¿Qué es el casting de inversión?
La fundición a la cera perdida es un proceso de fabricación de precisión que crea piezas metálicas complejas vertiendo metal fundido en un molde de cerámica formado alrededor de un patrón de cera. El proceso logra tolerancias tan estrictas como ±0,005 pulgadas y produce piezas con acabados superficiales excepcionales de 125 micro{3}}pulgadas o mejores, lo que lo hace ideal para componentes que requieren geometrías complejas que serían difíciles o imposibles de mecanizar.
Cómo funciona el proceso de fundición a la cera perdida
El proceso de fundición a la cera perdida sigue una secuencia de varios-pasos que transforma un patrón de cera en un componente metálico acabado. Cada fase juega un papel fundamental para lograr la precisión y calidad de la pieza final.
Creación y montaje de patrones.
Los fabricantes inyectan cera o un material similar en matrices de aluminio para crear réplicas exactas de la pieza deseada. Luego, estos patrones se unen a un bebedero de cera central, formando un conjunto en forma de árbol-que permite fundir varias piezas simultáneamente. Un árbol típico puede contener entre 5 y 100 patrones individuales, según el tamaño y la complejidad de la pieza.
Las instalaciones de producción a menudo mantienen bibliotecas de troqueles existentes, lo que puede reducir los plazos de entrega de 12 a 16 semanas a 2 a 4 semanas para pedidos repetidos. El material del patrón se funde a temperaturas entre 130 y 160 grados F, muy por debajo del punto de fusión de los metales que eventualmente llenarán la cavidad.
Edificio de conchas
Los técnicos sumergen repetidamente el conjunto de cera en una mezcla de cerámica y luego lo cubren con finas partículas de arena. Este proceso, llamado "estuco", se repite de 5 a 8 veces durante varios días. Cada capa debe secarse completamente antes de la siguiente aplicación; las primeras capas utilizan partículas más finas (malla 200-270) para la calidad de la superficie y las capas posteriores utilizan materiales más gruesos (malla 16-30) para mayor resistencia estructural.
La carcasa completa alcanza un espesor de 5-15 mm, lo que proporciona suficiente resistencia para soportar el choque térmico y la presión del metal fundido manteniendo al mismo tiempo la precisión dimensional. Los sistemas de inmersión automatizados modernos pueden procesar entre 500 y 1000 conchas por día en instalaciones de gran volumen.
Desparafinado y Cocción
Una vez que la cubierta de cerámica cura completamente, los operadores la colocan en un autoclave o en un horno instantáneo donde temperaturas de 200 a 300 grados F derriten el patrón de cera. Este paso de "desparafinado" deja una cavidad cerámica hueca que replica perfectamente la geometría del patrón original.
Luego, el proyectil se dispara a temperaturas entre 1500 y 2000 grados F durante 2 a 4 horas. Este proceso cumple dos objetivos: quema los restos de cera y materiales orgánicos y fortalece el material cerámico mediante sinterización. La porosidad de la carcasa cocida permite que los gases escapen durante el vertido del metal, evitando defectos.

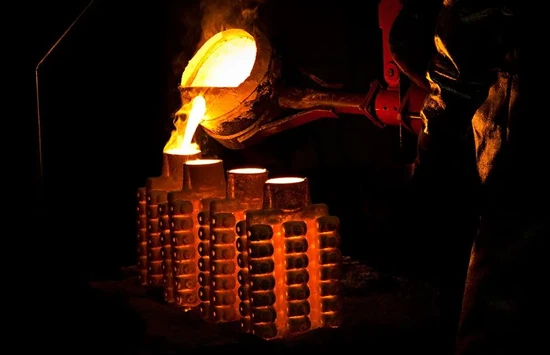

vertido de metales
Las fundiciones calientan la aleación de revestimiento a temperaturas de 100-200 grados F por encima de su punto líquido para garantizar una fluidez completa. Las temperaturas de fundición comunes incluyen 2750 grados F para acero, 2100 grados F para superaleaciones a base de níquel- y 1400 grados F para aluminio. El metal fundido fluye hacia el molde cerámico precalentado ya sea mediante vertido por gravedad, métodos asistidos por vacío o fuerza centrífuga.
La fundición al vacío, que funciona entre 10^-2 y 10^-3 torr, ayuda a rellenar secciones delgadas y reduce la porosidad del gas. La fundición centrífuga aplica fuerzas de 60 a 90 G, impulsando el metal hasta formar detalles finos. La elección del método de vertido depende de la fluidez de la aleación, la complejidad de la pieza y los requisitos de calidad.
Operaciones de acabado
Una vez que el metal se solidifica y se enfría, los trabajadores rompen la cubierta cerámica mediante vibración mecánica, chorros de agua a alta-presión o disolución química. A continuación, las piezas fundidas individuales se cortan del bebedero utilizando muelas abrasivas o sierras de cinta.
El acabado de superficies normalmente incluye:
Molienda y voladura: Elimina los trozos de puerta y mejora la textura de la superficie a 63-125 micropulgadas
Tratamiento térmico: Alivio de tensiones, recocido por solución o endurecimiento por precipitación según los requisitos de la aleación.
Mecanizado: añade roscas, orificios-de tolerancia estricta u otras características que requieren precisión más allá de las capacidades de fundición.
Inspección: Verificación dimensional, examen de rayos X-y pruebas mecánicas
Las operaciones posteriores-a la fundición pueden representar entre el 30% y el 50% del costo total de las piezas en componentes complejos.
Materiales compatibles con la fundición a la cera perdida
La fundición a la cera perdida se adapta a una gama excepcionalmente amplia de metales y aleaciones, desde aluminio hasta superaleaciones exóticas. La selección de materiales depende del entorno operativo de la pieza, los requisitos mecánicos y las limitaciones de costos.
Aleaciones de acero
Los aceros al carbono y de baja-aleación (AISI 1020-1050) proporcionan resistencias de 60 a 100 KSI a un costo relativamente bajo. Los aceros inoxidables dominan las aplicaciones de fundición a la cera perdida, con 17-4 PH, 316 y CF8M representando más del 40% de todas las fundiciones a la cera perdida en volumen. Estos grados ofrecen resistencia a la corrosión, resistencias de hasta 180 KSI después del tratamiento térmico y temperaturas de servicio que alcanzan los 800 grados F.
Los aceros para herramientas como H13 y S7 ofrecen valores de dureza de 50-58 HRC para aplicaciones resistentes al desgaste-. Los componentes de acero para herramientas de fundición a presión a menudo reemplazan a las piezas mecanizadas en moldes de inyección, herramientas de fundición a presión y aplicaciones de corte.
Aleaciones de aluminio
Las fundiciones de aluminio utilizan aleaciones como A356.0, A357.0 y 201.0, que proporcionan relaciones de resistencia-a-peso superiores a la mayoría de los materiales ferrosos. Estas aleaciones alcanzan resistencias máximas a la tracción de 35-48 KSI con alargamientos del 3 al 8 % en la condición de fundición. El tratamiento térmico puede aumentar la resistencia a 55 KSI.
Las aplicaciones aeroespaciales prefieren las piezas de fundición de aluminio para soportes estructurales, carcasas y colectores donde la reducción de peso afecta directamente la eficiencia del combustible. Una fundición a la cera perdida típica de aluminio pesa entre un 30% y un 40% menos que el componente de acero equivalente y, al mismo tiempo, mantiene una rigidez comparable.
superaleaciones
Las superaleaciones a base de níquel-(Inconel 718, Hastelloy X, aleaciones Rene) representan el extremo superior de los materiales de fundición a la cera perdida. Estas aleaciones conservan su resistencia a temperaturas superiores a 1800 grados F y resisten la oxidación, la corrosión y la fluencia. Las aspas de turbina de un solo cristal fundidas con CMSX-4 o aleaciones similares funcionan a temperaturas de 2100 grados F mientras giran a 10 000-15 000 RPM.
Las aleaciones a base de cobalto-como Stellite proporcionan una resistencia extrema al desgaste y mantienen la dureza a temperaturas elevadas. Los componentes de cromo cobalto fundido- sirven en implantes médicos debido a su biocompatibilidad y en válvulas industriales que manejan fluidos abrasivos.
Comparación con el moldeo por inyección de metal
Mientras que la fundición a la cera perdida sobresale con geometrías complejas y piezas grandes (0,1-200 libras), el moldeo por inyección de metal (MIM) se centra en componentes más pequeños (0,01-4 oz) con volúmenes de producción extremadamente altos. MIM logra tolerancias más estrictas (±0,3-0,5%) en características pequeñas, pero requiere herramientas costosas con plazos de entrega de 12 a 20 semanas. La fundición a la cera perdida ofrece más flexibilidad de materiales y menores costos de herramientas ($2000-$15 000 frente a $50 000-$150 000 para MIM), lo que la hace preferible para tiradas de producción de volumen medio de 100-50 000 piezas al año.
Ventajas clave sobre otros métodos de fabricación
La fundición a la cera perdida ofrece beneficios específicos que la convierten en la opción preferida para miles de aplicaciones en diversas industrias. Comprender estas ventajas ayuda a los ingenieros a tomar decisiones de fabricación informadas.
Capacidad de geometría compleja
El proceso produce pasajes internos, socavaciones y paredes delgadas que requerirían múltiples operaciones o ensamblaje si se fabricaran mediante mecanizado o forjado. Una sola fundición a la cera perdida puede consolidar de 5 a 15 componentes mecanizados, eliminando sujetadores y reduciendo el tiempo de ensamblaje entre un 60 y un 80 %.
Ejemplo del mundo real-: el cubo del rotor de un helicóptero previamente ensamblado a partir de 47 piezas mecanizadas se rediseñó como una sola fundición de inversión, lo que redujo el peso en un 23 % y el tiempo de producción de 160 horas a 12 horas. El diseño consolidado también eliminó 94 posibles vías de fuga y mejoró la vida útil a la fatiga en un 40 %.
Acabado superficial superior
Como-los acabados de superficies fundidas de 125 micro-pulgadas (Ra 3,2 μm) a menudo eliminan las operaciones de acabado secundario. Esto se compara favorablemente con la fundición en arena (500-1000 micro-pulgadas) y la fundición a presión (200-300 micropulgadas). Las piezas que requieren una apariencia cosmética u optimización del flujo de fluidos se benefician significativamente de la suavidad inherente de la fundición a la cera perdida.
Los cuerpos de válvulas fundidos utilizando métodos de revestimiento alcanzan valores de rugosidad que permiten el uso directo en sistemas hidráulicos que operan a presiones de hasta 5000 PSI sin pulido adicional. Los conductos internos lisos reducen la turbulencia y la caída de presión entre un 15 y un 25 % en comparación con alternativas más rugosas.
Precisión dimensional
Las tolerancias lineales de ±0,005 pulgadas por pulgada son estándar, y las tolerancias alcanzables alcanzan ±0,003 pulgadas en dimensiones no-críticas. Esta precisión reduce o elimina las operaciones de mecanizado, lo que reduce los costos por pieza entre un 20 % y un 40 % en muchas aplicaciones.
Un estudio de soportes aeroespaciales mostró que las piezas de fundición alcanzaron el 87% de las dimensiones dentro de ±0,005 pulgadas como-molde, requiriendo mecanizado en solo 4 a 6 superficies críticas. Las piezas forjadas equivalentes requirieron mecanizado en 18-22 superficies para lograr las mismas dimensiones finales.
Eficiencia de materiales
La fundición a la cera perdida normalmente logra un rendimiento de material del 85-90% en comparación con el 40-60% de los componentes mecanizados. Esto se vuelve particularmente significativo con materiales costosos como el titanio ($15-30/lb) o las superaleaciones de níquel ($25-50/lb). Un componente aeroespacial de titanio mecanizado a partir de palanquilla podría generar 800 dólares en chatarra, mientras que la alternativa de fundición a la cera perdida produce sólo 150 dólares en material de desecho.
El proceso también permite secciones de pared delgada-(0,040-0,060 pulgadas) que reducen el peso de los componentes sin sacrificar la resistencia. La reducción de peso del 25 al 35 % es común al convertir diseños mecanizados a diseños fundidos.
Flexibilidad de producción
A diferencia de la fundición a presión o la forja, la fundición a la cera perdida requiere herramientas relativamente económicas ($2000-$15 000 por juego de matrices) con plazos de entrega de 4 a 8 semanas. Esto hace que el proceso sea económicamente viable para cantidades de producción que oscilan entre 25 y 50000+ piezas al año. Un fabricante puede producir de forma rentable 500 piezas complejas al año, una cantidad demasiado baja para la fundición a presión pero demasiado alta para un mecanizado económico.
Los cambios de diseño solo requieren nuevas matrices de cera en lugar de costosas herramientas de forja o accesorios de mecanizado, lo que facilita una rápida iteración durante el desarrollo del producto. Las modificaciones de ingeniería se pueden implementar en 2 a 3 semanas, frente a 12 a 16 semanas para las alternativas forjadas.
Aplicaciones comunes en todas las industrias
La fundición a la cera perdida sirve como tecnología de fabricación crítica en sectores donde el rendimiento, la confiabilidad y la complejidad de las piezas justifican sus costos. Cada industria aprovecha las ventajas específicas del proceso.
Componentes aeroespaciales
La industria aeroespacial consume aproximadamente el 30% de todas las piezas de fundición de inversión por valor. Los álabes, paletas y soportes estructurales de turbinas dominan estas aplicaciones. Un solo motor de avión comercial contiene 400-600 componentes de fundición- de inversión, incluidas palas de turbina monocristalinas que cuestan entre 10 000 y 50 000 dólares cada una.
Los componentes estructurales, como las carcasas de los actuadores del tren de aterrizaje, los soportes del sistema de control de vuelo y los soportes del motor, utilizan acero inoxidable fundido- o titanio. Estas piezas combinan una geometría compleja con tolerancias estrictas, y a menudo integran características de montaje y pasajes de fluido que requerirían un mecanizado extenso si se produjeran con otros métodos.
Los aviones militares utilizan porcentajes aún mayores de fundición a la cera perdida, y algunos cazas avanzados incorporan mamparos y armazones de titanio fundido que pesarían entre un 40 y un 50 por ciento más si se fabricaran a partir de componentes mecanizados.
Dispositivos médicos y dentales
Los instrumentos quirúrgicos, los implantes ortopédicos y las herramientas dentales dependen de la capacidad de la fundición a la cera perdida para producir componentes biocompatibles con formas complejas. Los componentes de reemplazo de cadera y rodilla moldeados con aleaciones de cobalto-cromo o titanio se adaptan a las anatomías específicas del paciente-al mismo tiempo que mantienen las propiedades mecánicas requeridas para 15 a 20 años de servicio.
Un vástago de cadera típico pesa entre 300 y 600 gramos y su producción cuesta entre 800 y 2000 dólares mediante microfusión. La pieza mecanizada equivalente costaría entre 2 y 3 veces más y generaría un importante desperdicio de material. Sólo en los Estados Unidos se invierten más de 2,5 millones de implantes ortopédicos anualmente.
Las prótesis dentales utilizan fundición de cera para producir puentes personalizados, estructuras de prótesis parciales y componentes de implantes. El proceso se adapta a las aleaciones de metales preciosos y crea el ajuste preciso necesario para-funcionalidad y comodidad a largo plazo.
Componentes de bombas y válvulas industriales
Los cuerpos de válvulas, impulsores y carcasas de bombas representan importantes mercados de fundición a la cera perdida. Estos componentes requieren resistencia a la corrosión, capacidad de presión y, a menudo, rutas de flujo internas complejas. Los cuerpos de válvulas de fundición-se utilizan en aplicaciones que van desde servicios criogénicos (-320 grados F) hasta sistemas de vapor de alta temperatura (1000 grados F+).
Una planta de procesamiento de productos químicos podría contener 500-2000 componentes de válvulas de fundición, con piezas fundidas individuales que oscilan entre 2 y 200 libras. Las superficies internas lisas reducen la cavitación en las bombas y minimizan la caída de presión en las válvulas de control, lo que mejora la eficiencia del sistema entre un 5 y un 12 %.
Automoción y carreras
Las aplicaciones automotrices de alto-rendimiento utilizan carcasas de turbocompresores, colectores de escape y componentes de suspensión de fundición-de fundición. Los equipos de Fórmula 1 emplean ampliamente piezas de fundición, y un solo coche de carreras contiene entre 150 y 200 componentes fundidos que pesan entre 30 y 40 kilogramos en total.
Las carcasas de las turbinas del turbocompresor fundidas en Inconel 713C soportan temperaturas de los gases de escape que superan los 1800 grados F y, al mismo tiempo, mantienen la estabilidad dimensional. La compleja geometría de espiral optimiza el flujo de gas, mejorando el tiempo de respuesta del motor y reduciendo el retraso del turbo entre un 15 y un 20 % en comparación con las alternativas fabricadas.
Sector energético
Los componentes de las turbinas de gas para la generación de energía dependen casi exclusivamente de la fundición a la cera perdida. Una sola turbina de gas industrial contiene entre 8.000 y 12.000 álabes y paletas de fundición. Las boquillas de las turbinas de vapor, los componentes de las válvulas y las piezas del sistema de control también utilizan ampliamente el proceso.
Los equipos de petróleo y gas incluyen componentes-de válvulas fundidas, piezas de bombas y segmentos de herramientas de perforación que soportan presiones extremas (15,000+ PSI) y ambientes corrosivos. La capacidad de fundir materiales de alta-aleación que no están disponibles en formas forjadas hace que la fundición a la cera perdida sea indispensable para aplicaciones submarinas.
Consideraciones de diseño para resultados óptimos
Los ingenieros que diseñan piezas para fundición a la cera perdida deben equilibrar los requisitos funcionales con las limitaciones de fabricación. Un diseño adecuado-para-prácticas de fabricación reduce los costos y mejora la calidad de las piezas.
Espesor de pared y transiciones
Mantenga el espesor de la pared entre 0,060 y 0,250 pulgadas para obtener resultados óptimos. Las secciones más delgadas corren el riesgo de un relleno incompleto, mientras que las secciones más gruesas pueden desarrollar porosidad por contracción. Cuando sean necesarias variaciones de espesor, haga la transición gradualmente usando pendientes de 3:1 o más suaves.
Evite esquinas y bordes afilados, que pueden provocar concentraciones de tensión y grietas durante la solidificación. Especifique radios de al menos 0,015 pulgadas en las esquinas internas y 0,030 pulgadas en las esquinas externas. Los radios generosos también facilitan la eliminación de patrones de las matrices y mejoran el flujo del metal durante la fundición.
ángulos de tiro
Si bien la fundición a la cera perdida teóricamente no requiere ángulos de desmoldeo (a diferencia de los procesos de fundición a presión o de molde permanente), especificar entre 0,5 y 2 grados de desmoldeo en las paredes perpendiculares a la línea de separación mejora la liberación del patrón de los moldes de cera y reduce el desgaste del molde. Las bolsas más profundas pueden requerir de 3 a 5 grados de tiro para asegurar una eliminación completa de la cera durante la desparafinación.
Especificaciones de tolerancia
Dimensiones lineales: ±0,005 pulgadas por pulgada es estándar; Se puede lograr ±0,003 pulgadas con un procesamiento cuidadoso Dimensiones angulares: ±0,5 grados es lo típico Planitud: 0,003-0,005 pulgadas por pulgada Acabado de la superficie: 125 micro-pulgadas (Ra 3,2 μm) en estado fundido
Aplique tolerancias estrictas solo cuando sea funcionalmente necesario, ya que cada requisito de precisión adicional aumenta el tiempo y el costo de inspección. Identifique dimensiones críticas que requieran verificación y permita tolerancias de fundición naturales en características no-críticas.
Coring y características internas
La fundición a la cera perdida sobresale en la creación de pasajes internos y cavidades utilizando núcleos cerámicos. Estos núcleos, hechos de materiales como sílice o alúmina, resisten el vertido de metal y luego se eliminan mediante vibración mecánica o lixiviación química.
Diseñe geometrías de núcleo con suficiente espesor de pared (0,080-0,120 pulgadas como mínimo) para la integridad estructural. Proporcione ángulos de inclinación adecuados (3-7 grados) para facilitar la extracción del núcleo. Los núcleos complejos con múltiples pasajes pueden crear galerías internas que serían imposibles de mecanizar.
Funciones socavadas y borradores-gratuitas
La flexibilidad del patrón de cera permite cortes limitados sin necesidad de núcleos laterales ni herramientas complejas. A menudo se pueden acomodar pequeños cortes socavados (0,010-0,030 pulgadas de profundidad) flexionando el patrón durante la expulsión del troquel. Los cortes más grandes pueden requerir núcleos solubles, operaciones secundarias o modificaciones de diseño.
Ubicaciones de puertas y elevadores
Mientras la fundición determina el diseño final de las puertas, los ingenieros deben identificar las ubicaciones preferidas de las puertas que:
Minimiza las marcas visibles en las superficies cosméticas.
Facilitar la solidificación direccional lejos de características críticas.
Permite una fácil extracción sin dañar la funcionalidad de la pieza.
Discuta la estrategia de activación con la fundición durante la fase de cotización para evitar sorpresas durante la producción.
Factores de costo y consideraciones económicas
Los costos de fundición a la cera perdida varían ampliamente según la complejidad de la pieza, la selección de materiales, el volumen de producción y los requisitos de calidad. Comprender los factores que influyen en los costos ayuda a optimizar los diseños para lograr la capacidad de fabricación.
Gastos de herramientas
Los troqueles de inyección de cera representan el principal coste no-recurrente, que oscila entre 2000 USD para geometrías simples y 15 000 USD para piezas complejas con múltiples cavidades. La vida útil del troquel normalmente supera los 50 000-100 000 patrones de cera, lo que amortiza los costos de herramientas en las tiradas de producción.
El diseño y la fabricación del troquel normalmente requieren de 4 a 8 semanas. Las herramientas urgentes (2-3 semanas) agregan entre un 50 y un 100 % a los costos de troquel. El uso de troqueles existentes para piezas similares puede eliminar por completo los costos de herramientas cuando la geometría lo permite.
Costos de producción por-piezas
La materia prima representa el 25-40 % del coste de fundición de las aleaciones comunes, y aumenta hasta el 50-70 % de los materiales caros como el titanio o el cromo-cobalto. Una pieza fundida de acero inoxidable que pesa 2 libras cuesta aproximadamente entre 20 y 35 dólares, dependiendo de la complejidad, mientras que los componentes de titanio equivalentes cuestan entre 80 y 140 dólares.
La mano de obra y los gastos generales suman entre $15 y $40 por pieza fundida para piezas estándar, y aumentan a $50-$200+ para piezas fundidas que requieren un acabado, inspección o certificación exhaustivos. El tratamiento térmico agrega entre $5 y $15 por pieza dependiendo del ciclo térmico requerido.
Efectos de volumen
La fundición a la cera perdida se vuelve económicamente competitiva con volúmenes de producción tan bajos como 25-50 piezas para piezas complejas que reemplazan el mecanizado extenso. El análisis de equilibrio que compara la fundición con el mecanizado debe considerar:
Bajo volumen (25-500 piezas): La fundición a la cera perdida a menudo gana cuando la complejidad de la pieza requiere $50+ de operaciones de mecanizado
Volumen medio (500-10.000 piezas): La fundición a la cera perdida proporciona ventajas de costos del 30-60% para geometrías complejas
Alto volumen (10,000+ partes): La fundición a presión o MIM pueden competir de forma rentable-si el tamaño y la geometría de la pieza se adaptan a estos procesos.
Economía comparativa
Un estudio de caso de un soporte de acero inoxidable:
Mecanizado a partir de barras: $125 por pieza, $62 en desperdicio de material, 3,5 horas de tiempo de máquina
Reparto de inversión: $48 por pieza después de amortizar $8000 en herramientas para más de 1000 piezas, 0,5 horas de tiempo de acabado
Punto de equilibrio: 100 partes
La fundición a la cera perdida ahorró un 38 % por unidad en volúmenes de producción superiores a 100 piezas y, al mismo tiempo, redujo el tiempo de entrega de 12 semanas (para accesorios de mecanizado) a 6 semanas (para troqueles de cera).
Métodos de inspección y control de calidad
Las piezas fundidas a la cera perdida se someten a una rigurosa verificación de calidad para garantizar la precisión dimensional, las propiedades de los materiales y una construcción libre de defectos-. La intensidad de la inspección escala con la criticidad de la aplicación.
Verificación dimensional
Las máquinas de medición por coordenadas (CMM) verifican las dimensiones críticas con tolerancias de ±0,0005 pulgadas. Los componentes aeroespaciales y médicos reciben una inspección del 100 % de las características críticas, mientras que las piezas fundidas comerciales pueden utilizar planes de muestreo (inspección del 5 al 10 % según la capacidad del proceso).
Los comparadores ópticos verifican las tolerancias del perfil y los contornos de la superficie.. 3El escaneo láser D proporciona una verificación completa-de la geometría de la pieza, comparando las-dimensiones fundidas con modelos CAD con una resolución de 0,001 pulgadas.
Pruebas no-destructivas
radiografía de rayos X-Detecta defectos internos que incluyen porosidad por contracción, inclusiones y grietas. Los sistemas de radiografía digital alcanzan niveles de sensibilidad al detectar discontinuidades tan pequeñas como el 2% del espesor del material. Las piezas fundidas aeroespaciales reciben una inspección 100% por rayos X-con registros de película permanentes.
Inspección por penetrantes fluorescentes (FPI)revela defectos de rotura-superficial invisibles a la inspección visual. El proceso detecta grietas tan estrechas como 0,0001 pulgadas, lo que garantiza la integridad de la superficie para aplicaciones críticas-que contienen presión y fatiga-.
Pruebas ultrasónicasEvalúa la solidez del material en secciones gruesas donde la radiografía pierde efectividad. Los ultrasonidos de matriz en fase- mapean el tamaño, la ubicación y la orientación de los defectos con una resolución cercana a 0,010 pulgadas.
Verificación de propiedades mecánicas
Las barras de prueba fundidas con piezas de producción se someten a pruebas destructivas para verificar la resistencia a la tracción, el límite elástico, el alargamiento y la dureza. Las especificaciones suelen requerir:
Pruebas de tracción: Resistencia máxima a la tracción, límite elástico del 0,2%, alargamiento a la rotura
Prueba de dureza: Verificación de dureza Rockwell o Brinell
Pruebas de impacto: Muesca Charpy V-para verificación de ductilidad
Pruebas de fatiga: Para aplicaciones aeroespaciales que requieren predicción de vida
Los resultados deben cumplir con los requisitos de especificación del material (ASTM, AMS o estándares específicos del cliente-) con un control estadístico del proceso que demuestre índices de capacidad (Cpk) mayores o iguales a 1,33 para propiedades críticas.
Análisis de composición química
El análisis espectrográfico verifica la composición de la aleación a ±0,01% para elementos críticos. Cada lote de material recibe una certificación química, y algunas aplicaciones requieren análisis de verificación en las piezas fundidas de producción para garantizar la trazabilidad adecuada del material.
Preguntas frecuentes
¿Cuál es la diferencia entre fundición a la cera perdida y fundición a presión?
La fundición a la cera perdida utiliza moldes cerámicos destruidos después de cada ciclo de fundición, lo que permite geometrías complejas y una amplia gama de materiales, incluidas aleaciones de alto-punto de fusión-. La fundición a presión emplea moldes de acero reutilizables limitados a aleaciones de aluminio, zinc y magnesio, pero logra tiempos de ciclo más rápidos y menores costos por pieza-en grandes volúmenes. La fundición a la cera perdida sobresale para piezas complejas de volumen bajo-a-medio (25-50.000 al año), mientras que la fundición a presión se adapta a la producción de gran volumen (50,000+ al año) de geometrías más simples.
¿Qué precisión tienen las piezas de fundición a la cera perdida en comparación con las piezas mecanizadas?
Las piezas fundidas a la cera perdida alcanzan tolerancias lineales de ±0,005 pulgadas por pulgada como-molde, con ±0,003 pulgadas posibles en dimensiones no-críticas. Las piezas mecanizadas suelen tener tolerancias de ±0,001-0,002 pulgadas. Para muchas aplicaciones, la precisión de la fundición a la cera perdida elimina entre el 70% y el 90% de las operaciones de mecanizado, lo que requiere un mecanizado de acabado solo en superficies críticas como muñones de cojinetes, orificios roscados y superficies de contacto de tolerancia estrecha.
¿Cuál es el plazo de entrega típico para las piezas de fundición a la cera perdida?
Las piezas nuevas requieren de 8 a 12 semanas desde la aprobación del diseño hasta la entrega del primer artículo, incluidas 4 a 8 semanas para las herramientas y 4 semanas para la fundición y el acabado. Los pedidos repetidos utilizando herramientas existentes se envían en 2 a 4 semanas para materiales estándar y en 4 a 6 semanas para aleaciones exóticas que requieren prácticas de fusión especiales. Las cantidades de prototipos (5-25 piezas) a veces se pueden acelerar a 4-6 semanas en total utilizando métodos de herramientas rápidos.
¿Se pueden soldar o unir piezas de fundición a otros componentes?
La mayoría de las aleaciones de fundición a la cera perdida se pueden soldar utilizando materiales y procedimientos de relleno adecuados. Las piezas fundidas de acero inoxidable se sueldan fácilmente con procesos TIG o MIG. Las piezas fundidas de aluminio requieren una cuidadosa limpieza previa a la soldadura y un tratamiento térmico posterior a la soldadura para lograr una resistencia óptima de las juntas. Las superaleaciones de níquel exigen un control térmico preciso y, a menudo, requieren un recocido con solución posterior a la soldadura. Los métodos de unión mecánica (atornillado, remachado, unión adhesiva) funcionan bien con piezas de fundición a la cera perdida y, a menudo, se prefieren para materiales diferentes.
Relación entre la fundición a la cera perdida yMoldeo por inyección de metales
Si bien ambos procesos producen piezas metálicas complejas, la fundición a la cera perdida y el moldeo por inyección de metal (MIM) ocupan nichos complementarios en el panorama de la fabricación. Los ingenieros suelen evaluar ambos procesos cuando desarrollan nuevos componentes.
Cuando MIM ofrece ventajas
El moldeo por inyección de metal destaca por sus piezas pequeñas (normalmente de menos de 100 gramos) producidas en volúmenes que superan las 10.000 piezas al año. El proceso mezcla polvos metálicos finos con aglutinantes poliméricos, moldea por inyección la mezcla en formas complejas, luego retira el aglutinante y sinteriza la pieza a alta temperatura. MIM logra tolerancias más estrictas (±0,3-0,5%) en características como dientes de engranajes, orificios pequeños y paredes delgadas.
Las industrias que utilizan MIM para componentes que, en teoría, podrían ser de inversión incluyen la electrónica de consumo (bisagras de teléfonos, soportes de cámaras), armas de fuego (gatillos, dispositivos de seguridad) y dispositivos médicos (componentes de instrumentos quirúrgicos). El punto de cruce suele ocurrir alrededor de 2-4 onzas: las piezas más livianas favorecen el MIM, mientras que los componentes más pesados se adaptan mejor a la fundición a la cera perdida.
Donde la fundición a la cera perdida mantiene la superioridad
La fundición a la cera perdida maneja piezas mucho más grandes (hasta 200 libras frente al límite práctico de 100-gramos de MIM) y ofrece una mayor flexibilidad de materiales. Los metales reactivos como el titanio, los aceros para herramientas con alto contenido de carbono y ciertas superaleaciones que plantean desafíos para el proceso de sinterización de MIM se funden fácilmente mediante métodos de inversión.
El proceso también proporciona mejores propiedades mecánicas en muchas aleaciones porque las estructuras fundidas evitan la porosidad residual inherente a las piezas sinterizadas. Las piezas de fundición a la cera perdida alcanzan una densidad teórica del 99-100%, mientras que las piezas MIM suelen alcanzar una densidad del 95-98%, lo que afecta la resistencia a la fatiga y la estanqueidad a la presión.
Para aplicaciones aeroespaciales que requieren trazabilidad y calificación según especificaciones estrictas (estándares AMS), los procesos de certificación maduros y el historial más largo de la fundición a la cera perdida brindan ventajas. Muchas especificaciones de materiales aeroespaciales hacen referencia explícita a la fundición a la cera perdida, pero carecen de calificaciones MIM equivalentes.
Enfoques híbridos
Algunos fabricantes combinan ambas tecnologías, utilizando MIM para componentes pequeños-de gran volumen (sujetadores, soportes, carcasas) y fundición a la cera perdida para piezas más grandes y complejas (marcos estructurales, colectores, componentes de turbinas). Esta estrategia híbrida optimiza los costos de fabricación en una línea de productos que contiene piezas de diferentes tamaños y volúmenes de producción.
Los desarrollos recientes en la tecnología MIM continúan ampliando las capacidades del proceso, incluidos tamaños de piezas más grandes y densidad mejorada. De manera similar, las innovaciones en microfusión, como los patrones de cera impresos en 3D-y el software de simulación, mejoran la competitividad. La frontera entre estas tecnologías sigue siendo fluida y requiere una re-evaluación periódica a medida que ambos procesos evolucionan.
La fundición a la cera perdida continúa evolucionando a través de avances en software de simulación, integración de fabricación aditiva y desarrollo de materiales. Los fundamentos permanecen sin cambios: transformar patrones de cera en moldes cerámicos que produzcan componentes metálicos con una forma casi{1}}neta-con una precisión dimensional y una calidad superficial excepcionales. Para piezas que requieren geometrías complejas, tolerancias estrictas y propiedades de materiales inalcanzables mediante otros procesos, la fundición a la cera perdida proporciona soluciones de fabricación probadas y rentables-en volúmenes que van desde prototipos hasta series de producción de mediana-escala.
