¿Qué es la densidad teórica?
La densidad teórica representa la densidad máxima alcanzable de un material suponiendo una disposición atómica perfecta sin huecos, poros ni defectos. Se calcula a partir de datos cristalográficos utilizando la fórmula ρ=(n × M) / (V × NA), donde n son átomos por unidad de celda, M es masa atómica, V es volumen de celda unitaria y NA es el número de Avogadro.
Este concepto difiere fundamentalmente de la densidad medida o real, que tiene en cuenta las imperfecciones del mundo real-que reducen la densidad del material por debajo de su máximo teórico.
Comprender el concepto central
La densidad teórica establece el límite superior de cuán estrechamente puede compactarse la materia a nivel atómico. Cuando los científicos de materiales diseñan cerámicas, metales o compuestos, la densidad teórica les sirve como punto de referencia-el ideal que intentan alcanzar mediante la optimización del procesamiento.
El cálculo se basa en información cristalográfica obtenida mediante difracción de rayos X-. Al medir los parámetros de la red e identificar la estructura cristalina, los investigadores determinan cuántos átomos ocupan cada celda unitaria y el volumen de esa celda. Estos valores, combinados con los pesos atómicos de la tabla periódica, dan como resultado la densidad máxima teórica.
Los materiales reales nunca alcanzan este valor teórico. Los procesos de fabricación introducen defectos-vacantes donde faltan átomos, dislocaciones donde los planos cristalinos se desalinean y poros que atrapan aire u otros gases. Incluso los materiales de mayor-calidad suelen alcanzar entre el 95 y el 99 % de la densidad teórica, y la brecha representa imperfecciones inevitables.
Las técnicas de fabricación de materiales impactan directamente qué tan cerca se acercan los productos a la densidad teórica.La metalurgia de polvos convencional alcanza entre el 80% y el 90% de los valores teóricos, mientras que los procesos avanzados como la fabricación por moldeo por inyección de metal (MIM) pueden alcanzar una densidad teórica del 95% al 100% mediante una sinterización cuidadosamente controlada. El prensado isostático en caliente empuja aún más, alcanzando a veces el 99,5% o más mediante la aplicación simultánea de calor y presión para colapsar la porosidad residual.
Métodos de cálculo y fórmulas.

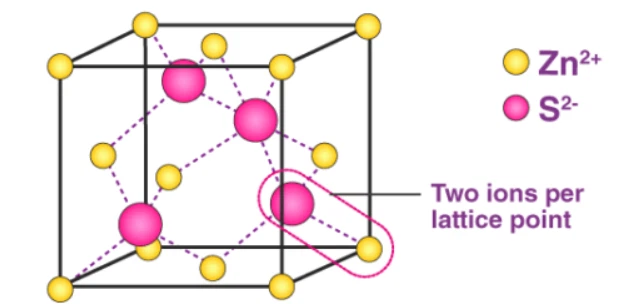

La fórmula estándar para la densidad teórica se basa en los parámetros de la celda unitaria. Para un material cristalino, la densidad teórica ρth es igual a la masa de todos los átomos en la celda unitaria dividida por el volumen de la celda.
Desglosando esto: multiplique el número de unidades de fórmula por celda (Z) por el peso molecular (M), luego divida por el producto del volumen de la unidad de celda (Vcell) y el número de Avogadro (6,022 × 10²³). La fórmula ρth=(Z × M) / (Vcell × NA) se aplica a todos los sistemas cristalinos-cúbicos, hexagonales, ortorrómbicos y otros.
Tomemos como ejemplo el óxido de níquel. La estructura de la sal gema contiene cuatro unidades de fórmula de NiO por celda unitaria cúbica. La masa atómica del níquel es 58,71 uma, la del oxígeno es 16,00 uma, lo que da una masa fórmula de 74,71 uma. Con un parámetro de red de 4,176 Å, el volumen de la celda es (4,176 × 10⁻⁸ cm)³=7.28 × 10⁻²³ cm³. Introduciendo la fórmula: ρth=(4 × 74,71) / (7,28 × 10⁻²³ × 6,022 × 10²³)=6.81 g/cm³.
Para materiales compuestos, la densidad teórica sigue la regla de las mezclas. El cálculo pesa la densidad de cada componente por su fracción de volumen: ρcompuesto=Σ(Vi × ρi), donde Vi representa la fracción de volumen del componente i con densidad ρi. Este enfoque funciona para polímeros reforzados con fibra-, compuestos de matriz metálica y mezclas cerámicas.
Las aleaciones requieren una consideración especial.Cuando los elementos forman soluciones sólidas, calcule la densidad teórica sumando las contribuciones de masa y de volumen por separado. Para una aleación binaria con porcentajes en peso w1 y w2, la densidad teórica se convierte en: ρaleación=(w1 + w2) / [(w1/ρ1) + (w2/ρ2)].
Las herramientas computacionales modernas simplifican estos cálculos. Paquetes de software como CrystalMaker y VESTA pueden importar archivos de datos cristalográficos y calcular automáticamente la densidad teórica a partir de información estructural. Los cálculos de la teoría del funcional de densidad predicen densidades teóricas de materiales hipotéticos antes de que sean sintetizados.
Relación con la medición de la porosidad
La porosidad cuantifica el espacio vacío en los materiales y la densidad teórica proporciona la base para estos cálculos. La fórmula más común expresa la porosidad como: P=[1 - (ρmedida/ρteórica)] × 100%.
Esta relación hace que la densidad teórica sea indispensable para el control de calidad. En las cerámicas sinterizadas, los fabricantes apuntan a rangos de densidad específicos para garantizar que las propiedades mecánicas cumplan con las especificaciones. Una pieza cerámica con el 92 % de la densidad teórica contiene un 8 % de información de porosidad-crítica para predecir la resistencia, la conductividad térmica y la permeabilidad.
El método de Arquímedes mide la densidad real pesando muestras secas, saturadas y sumergidas en agua. La comparación de este valor medido con la densidad teórica revela la porosidad total. Para una muestra con una densidad teórica de 5,60 g/cm³ y una densidad medida de 5,32 g/cm³, la porosidad es igual a [1 - (5,32/5,60)] × 100 %=5.0 %.
La porosidad abierta versus cerrada es importante para diferentes aplicaciones. La picnometría de helio detecta sólo los poros interconectados en los que el gas puede penetrar, mientras que la porosimetría de intrusión de mercurio caracteriza las distribuciones del tamaño de los poros. Ambos métodos hacen referencia a la densidad teórica para calcular las fracciones de porosidad.
En la pulvimetalurgia, la densidad relativa-la relación entre la densidad medida y la teórica-sirve como métrica principal del proceso. Las piezas sinterizadas con una densidad relativa del 95% funcionan de manera muy diferente a aquellas con una densidad relativa del 85%. Las densidades relativas más altas generalmente mejoran la resistencia a la tracción, la resistencia a la fatiga y la estabilidad dimensional, aunque densidades extremadamente altas pueden aumentar la fragilidad en algunos materiales.
Densidad Teórica enFabricación MIM
El moldeo por inyección de metal depende en gran medida de objetivos de densidad teóricos a lo largo de toda la secuencia de producción. El proceso comienza con polvos metálicos finos-normalmente de menos de 20 micrones-mezclados con aglutinantes poliméricos para crear materia prima. Después de que el moldeo por inyección forma la parte verde, la desunión elimina los aglutinantes y la sinterización fusiona las partículas metálicas.
Durante la sinterización, las piezas se contraen aproximadamente un 15-20 % en cada dimensión a medida que las partículas metálicas se unen y los poros colapsan. Los procesos MIM bien controlados alcanzan entre el 96 y el 98,5 % de la densidad teórica, acercándose a las propiedades del metal forjado. Esta alta densidad relativa explica por qué los componentes MIM pueden igualar o superar el rendimiento mecánico de las piezas mecanizadas tradicionalmente en muchas aplicaciones.
Varios factores influyen en la densidad final en la fabricación MIM. La distribución del tamaño de las partículas de polvo afecta la eficiencia del empaque.-Los polvos más finos con distribuciones de tamaño multimodal se empaquetan más densamente. La temperatura de sinterización y el tiempo de retención deben optimizarse para cada aleación, ya que una sinterización insuficiente deja porosidad residual, mientras que una sinterización excesiva provoca un crecimiento de grano que debilita las piezas.
La atmósfera de sinterización juega un papel crucial. Las atmósferas de hidrógeno reducen los óxidos superficiales del acero inoxidable y otras aleaciones, promoviendo una mejor unión de las partículas. La sinterización al vacío previene la oxidación de metales reactivos como el titanio. Algunos materiales requieren atmósferas de argón o nitrógeno para alcanzar las densidades objetivo.
El pos-procesamiento puede aumentar aún más la densidad.El prensado isostático en caliente aplica alta temperatura y presión simultáneamente, colapsando la porosidad restante para alcanzar el 99-100% de la densidad teórica. Esta operación secundaria beneficia las aplicaciones aeroespaciales y médicas donde incluso pequeñas cantidades de porosidad comprometen el rendimiento o la seguridad.
La selección de materiales en la fabricación MIM considera cómo la densidad teórica afecta los cálculos de contracción. Los diseñadores tienen en cuenta la contracción volumétrica durante la sinterización al sobredimensionar las cavidades del molde. Una pieza de acero inoxidable que tiene como objetivo una densidad teórica del 97 % requiere aproximadamente un 16 % de compensación de contracción lineal, calculada a partir de la raíz cúbica de la relación de densidad.
Aplicaciones en la ciencia de los materiales
La densidad teórica guía el desarrollo de materiales en múltiples industrias. En la investigación de baterías, los materiales de electrodos con alta capacidad teórica de litio deben mantener la integridad estructural durante los ciclos de carga-descarga. Los científicos calculan densidades teóricas de nuevos materiales de cátodos y ánodos para predecir el rendimiento del almacenamiento de energía antes de la síntesis.
Los ingenieros cerámicos utilizan la densidad teórica para optimizar los programas de sinterización. Al medir la densidad a intervalos durante las pruebas de sinterización, mapean cómo la temperatura y el tiempo afectan la densificación. Estos datos revelan las condiciones óptimas que maximizan la densidad mientras minimizan el crecimiento del grano y previenen defectos.
La industria aeroespacial especifica densidades relativas mínimas para los componentes críticos-para la seguridad. Las palas de las turbinas, los conectores estructurales y las piezas del tren de aterrizaje a menudo requieren una densidad relativa del 98% o más para garantizar la resistencia a la fatiga en condiciones extremas. Los métodos de prueba no-destructivos verifican que las piezas fabricadas cumplan con estos requisitos de densidad.
La fabricación aditiva ha hecho que los cálculos de densidad teórica sean más complejos e importantes. La fusión de lecho de polvo por láser y la fusión por haz de electrones crean piezas capa por capa, y los parámetros de procesamiento afectan significativamente la densidad final. Los investigadores caracterizan la dinámica del baño de fusión, las velocidades de enfriamiento y la adhesión de las capas para comprender cómo las variables del proceso influyen en la brecha entre la densidad teórica y la lograda.
Los biomateriales presentan consideraciones de densidad únicas.Los andamios de ingeniería de tejido óseo incorporan intencionalmente una porosidad controlada-normalmente del 60-80 % para promover la infiltración y vascularización celular. Aun así, los diseñadores calculan la densidad teórica del propio material del andamio para determinar cuánta porosidad resulta de la arquitectura prevista versus defectos no deseados.
Los materiales compuestos requieren cálculos de densidad teórica a múltiples escalas. El material de la matriz tiene su propia densidad teórica, las fibras de refuerzo tienen la suya y el sistema compuesto tiene una densidad prevista basada en fracciones de volumen. La comparación de la densidad compuesta medida con las predicciones teóricas revela problemas de fabricación como desalineación de fibras, regiones ricas en resina-o formación de huecos.
Densidad teórica versus densidad real
La discrepancia entre la densidad teórica y real surge de principios fundamentales de la ciencia de los materiales. Los cristales contienen defectos puntuales-vacantes e intersticiales que alteran la disposición atómica perfecta. Incluso los monocristales cultivados con extremo cuidado tienen concentraciones de defectos de 10⁻⁶ a 10⁻⁴, suficientes para reducir de manera mensurable la densidad por debajo de los valores teóricos.
Los límites de grano en materiales policristalinos contribuyen a una reducción adicional de la densidad. Las disposiciones atómicas en los límites de los granos están menos ordenadas que dentro de los granos, lo que crea regiones de menor densidad local. Los materiales con tamaños de grano más finos tienen más área límite de grano, lo que puede disminuir ligeramente la densidad general y al mismo tiempo mejorar la resistencia a través del efecto Hall-Petch.
La porosidad inducida por el procesamiento-representa la mayor brecha entre la densidad teórica y real para la mayoría de los materiales fabricados. Los procesos de fundición atrapan burbujas de gas, la compactación del polvo deja huecos entre las partículas y el enfriamiento rápido crea porosidad por contracción. Cada método de fabricación tiene distribuciones de porosidad características que los científicos de materiales caracterizan y trabajan para minimizar.
La temperatura y la presión afectan las mediciones de densidad.La mayoría de las densidades teóricas se calculan en condiciones estándar (25 grados), pero los materiales reales se expanden con el calentamiento. El coeficiente de expansión térmica determina cuánta densidad disminuye a medida que aumenta la temperatura. A temperaturas de servicio elevadas, la brecha entre la densidad teórica a temperatura ambiente-y la densidad real se amplía.
Los elementos de aleación y las impurezas alteran la densidad de los valores ideales. El fortalecimiento con solución sólida agrega intencionalmente átomos de diferentes tamaños a la red cristalina, distorsionando la estructura perfecta. Estas distorsiones afectan tanto a los parámetros de la red como al empaquetamiento atómico, cambiando los cálculos de densidad teórica y creando desviaciones de los valores de los elementos puros.
La deformación plástica aumenta la densidad de las dislocaciones y las dislocaciones representan alteraciones del orden cristalino perfecto. Los metales trabajados-en mucho frío contienen densidades de dislocación de 10¹⁴ a 10¹⁶ por cm², lo que crea un déficit de densidad mensurable en comparación con el material recocido de la misma composición.
Técnicas de Medición y Verificación
La difracción de rayos X-proporciona los datos cristalográficos necesarios para calcular la densidad teórica. Al analizar los patrones de difracción, los investigadores determinan los parámetros de la red con una precisión superior a 0,001 Å. Esta precisión se traduce en cálculos de densidad teórica dentro del 0,1% para estructuras cristalinas bien-caracterizadas.
Para la verificación experimental, el método de Arquímedes ofrece la medición de densidad más sencilla. Las muestras se pesan en el aire (mseco), luego se saturan completamente con agua y se pesan suspendidas en agua (msuspendidas) y en el aire mientras están húmedas (mmojadas). La densidad es igual a mseco / (mhúmedo - mssuspendido), donde se supone que la densidad del agua es 1,00 g/cm³ a temperatura ambiente.
La picnometría de helio mide la densidad esquelética mediante el uso de gas helio para sondear el volumen sólido excluyendo la porosidad abierta. La técnica presuriza una cámara de muestra que contiene el material y luego la conecta a una cámara de referencia de volumen conocido. Los cambios de presión siguen la ley de Boyle, revelando el volumen ocupado por el material sólido. Al dividir la masa de la muestra por el volumen sólido se obtiene la densidad esquelética, que debería coincidir estrechamente con la densidad teórica si existe una porosidad cerrada mínima.
La picnometría de expansión de gas se extiende a otros gases además del helio. La picnometría de nitrógeno funciona bien para muchos materiales, aunque el pequeño tamaño molecular del helio lo hace mejor para penetrar poros estrechos y medir el volumen sólido real. Los picnómetros de precisión informan densidades con cinco decimales, lo que permite la detección de variaciones sutiles de composición o estructurales.
El análisis de imágenes cuantifica la porosidad en dos y tres dimensiones.La microscopía óptica de secciones transversales-pulidas revela fracciones de área de poros que se aproximan a fracciones de volumen. La microscopía electrónica de barrido proporciona una mayor resolución para los poros a nanoescala. La tomografía computarizada de rayos X-crea reconstrucciones 3D que muestran redes de poros internos sin destruir las muestras.
La porosimetría de intrusión de mercurio caracteriza las distribuciones de tamaño de poro mientras mide la densidad. La técnica aplica presiones progresivamente más altas para forzar al mercurio a entrar en poros más pequeños, registrando el volumen intruído versus la presión. El análisis produce la distribución del tamaño de los poros, el volumen total de los poros y la densidad aparente. La comparación de la densidad aparente con la densidad teórica cuantifica la porosidad total, incluidos los poros abiertos y cerrados accesibles al mercurio.
Consideraciones y limitaciones avanzadas
Los cálculos de densidad teórica suponen cristales perfectos en el cero absoluto sin vibraciones térmicas. Los cristales reales a temperaturas finitas tienen átomos que vibran alrededor de posiciones de equilibrio, creando una expansión efectiva que reduce la densidad. La temperatura de Debye caracteriza este efecto.-Los materiales con temperaturas de Debye altas (como el diamante) muestran una expansión térmica mínima, mientras que aquellos con temperaturas de Debye bajas se expanden más sustancialmente.
La falta de estequiometría - complica la densidad teórica de compuestos como FeO (wüstita), que existe en un rango de composición que va desde Fe₀.₈₄O hasta Fe₀.₉₅O. El exceso de oxígeno crea vacantes de cationes que reducen la densidad por debajo del valor calculado para el FeO perfecto. Los investigadores deben determinar cuidadosamente la composición real antes de calcular la densidad teórica.
Los materiales amorfos presentan desafíos fundamentales. Sin un orden cristalino-de largo alcance, no existe una celda unitaria para los cálculos tradicionales. Para vidrios y metales amorfos, la "densidad teórica" a veces se refiere a la densidad de la fase cristalina correspondiente, aunque la estructura amorfa normalmente tiene entre un 1 y un 3% menos de densidad debido a un empaquetamiento atómico menos eficiente.
Los materiales anisotrópicos complican aún más las cosas.Los cristales con simetría no cúbica tienen propiedades-dependientes de la dirección y la densidad teórica representa un promedio de todas las orientaciones. Los materiales policristalinos altamente texturizados donde los granos se orientan preferentemente pueden mostrar densidades medidas que varían con la orientación de la muestra si la porosidad o los gradientes de composición se alinean con la textura.
Los efectos cuánticos se vuelven relevantes en dimensiones a nanoescala. Las nanopartículas tienen mayor energía superficial que los materiales a granel, lo que potencialmente afecta las posiciones atómicas de equilibrio y, por tanto, la densidad. Los marcos teóricos para los materiales nanocristalinos deben tener en cuenta la fracción sustancial de átomos que residen en los límites y superficies de los granos.
La predicción computacional de la densidad teórica de nuevos materiales se basa en funciones de correlación de intercambio-precisas en la teoría del funcional de densidad. Diferentes funcionales (LDA, GGA, funcionales híbridos) predicen parámetros de red ligeramente diferentes y, por tanto, diferentes densidades teóricas. La validación experimental sigue siendo esencial cuando las predicciones computacionales guían el diseño de materiales.
Preguntas frecuentes
¿Por qué es importante la densidad teórica en la ingeniería de materiales?
La densidad teórica establece el punto de referencia para evaluar la calidad de fabricación y optimizar las condiciones de procesamiento. Permite calcular los niveles de porosidad que impactan directamente las propiedades mecánicas, la conductividad térmica y otras características de rendimiento. Sin conocer la densidad teórica, los ingenieros no pueden cuantificar la eficacia con la que el procesamiento convierte polvos o precursores en componentes completamente densos.
¿Puede algún material alcanzar una densidad teórica del 100%?
Ningún material alcanza exactamente el 100% de densidad teórica en condiciones normales. Incluso los monocristales cultivados con extraordinario cuidado contienen defectos puntuales a temperaturas finitas debido al equilibrio termodinámico. El prensado isostático en caliente puede acercarse al 99,9 % de la densidad teórica al colapsar casi toda la porosidad, pero los cristales libres de defectos-perfectos siguen siendo inalcanzables para materiales a granel a temperaturas superiores al cero absoluto.
¿En qué se diferencia la densidad teórica entre metales puros y aleaciones?
Los metales puros tienen densidades teóricas sencillas calculadas a partir de su estructura cristalina y masa atómica. Las aleaciones requieren un promedio ponderado basado en la composición y deben tener en cuenta si los elementos forman soluciones sólidas o fases separadas. En aleaciones de solución sólida, los parámetros de la red cambian con la composición siguiendo la ley de Vegard o relaciones similares, lo que requiere cálculos de densidad teórica específicos de la composición-en lugar de una simple interpolación.
¿Qué causa la mayor desviación entre la densidad teórica y real?
La porosidad inducida por el procesamiento-normalmente crea la mayor brecha entre la densidad teórica y la medida. Los materiales sinterizados, las piezas fundidas y las piezas fabricadas aditivamente contienen huecos que van desde nanómetros a milímetros, según el proceso. Esta fracción de porosidad puede alcanzar el 5-20% en materiales procesados convencionalmente, superando con creces las desviaciones inferiores al porcentaje causadas por defectos puntuales, límites de grano o expansión térmica.
Fuentes de datos
Temas de ScienceDirect - Descripción general de la densidad teórica (sciencedirect.com)
ResearchGate - Métodos de cálculo de densidad teórica (researchgate.net)
Glosario técnico de Bodycote (bodycote.com)
Investigación de materiales de Virginia Tech (vtechworks.lib.vt.edu)
Productos en polvo avanzados - Datos técnicos del proceso MIM (advancedpowderproducts.com)
Metalurgia de polvos GKN - Moldeo por inyección de metales (gknpm.com)
Estándares de medición de densidad de ASTM International -
Enlaces internos recomendados
Guía del proceso de fabricación MIM
Fundamentos de la metalurgia de polvos
Técnicas de caracterización de materiales.
Optimización del proceso de sinterización
Control de calidad en la fabricación de metales
