¿Qué es la soldadura ultrasónica?

Una guía para la fabricación de piezas médicas

Llevo unos doce años dirigiendo soldadores ultrasónicos, principalmente en líneas médicas. Catéteres, equipos intravenosos, carcasas de filtros-lo que sea. La gente me pregunta todo el tiempo qué es realmente la soldadura ultrasónica y les digo que básicamente se trata de utilizar sonido para derretir plástico. Las vibraciones de alta-frecuencia, muy por encima de lo que se puede oír, generan calor por fricción justo en la articulación. Sin pegamento, sin tornillos, sin ensuciar.

Cómo funciona la máquina

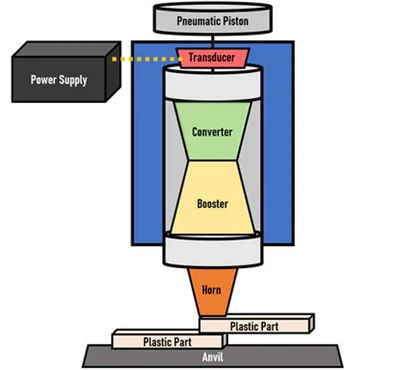

Cuatro piezas componen el sistema. La fuente de alimentación toma la corriente de la pared y la aumenta hasta 20 o 40 kHz-a veces hasta 15 o 35, según su aplicación. El convertidor se encuentra encima de la pila; Tiene cerámica piezoeléctrica en su interior que convierte la señal eléctrica en movimiento físico. El refuerzo en el medio amplifica o amortigua ese movimiento. La bocina en la parte inferior realmente toca tu parte.

La mayoría de los talleres en los que he trabajado funcionan a 20 kHz para piezas más grandes. Cuando estás haciendo conectores pequeños o cosas-de pared delgada, 40 kHz es mejor-menos fuerza y ​​más suave con la geometría delicada. Branson, Dukane, Herrmann-todos ellos fabrican equipos sólidos. Elige uno y quédate con él, honestamente. La curva de aprendizaje es bastante pronunciada sin necesidad de cambiar de plataforma.

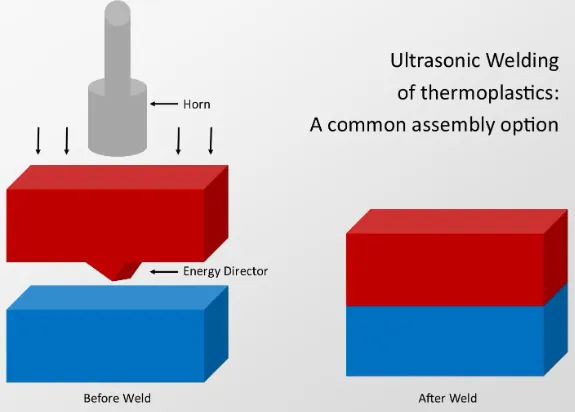

La pieza entra en el dispositivo, la bocina baja. La máquina se dispara con una fuerza o posición preestablecida. Comienzan las vibraciones. La energía se concentra en la interfaz de la junta donde tiene su director de energía o junta de corte. El plástico se derrite en una fracción de segundo. La bocina mantiene la presión mientras el material se enfría. Hecho. Pruébelo y pase al siguiente.

Parámetros del proceso

La amplitud importa más de lo que la gente cree. Es el movimiento pico-a-pico en la cara del cuerno, medido en micras. Normalmente entre 20 y 100 micras, según el material y el tamaño de la junta. He visto a muchachos aumentar la amplitud para arreglar una soldadura débil cuando deberían haber estado mirando la geometría de su director de energía. Una mayor amplitud arroja más energía en la pieza, claro, pero también corre el riesgo de quemarse o marcarse.

El tiempo de soldadura de piezas médicas es breve. Un cuarto de segundo, medio segundo. Quizás un segundo completo en una junta de corte grande. Si pasa más tiempo, probablemente esté haciendo algo mal-o el diseño de su articulación necesita mejoras o su material no es adecuado para los ultrasonidos. He visto a personas ejecutar soldaduras de dos-segundos intentando salvar un mal diseño de herramienta. No termina bien.

El tiempo de espera mantiene la presión mientras se asienta el plástico. La mitad del tiempo de soldadura es un punto de partida decente. Córtalo demasiado corto en nailon o PP y la articulación se separará porque la estructura cristalina aún no se ha fijado.

La fuerza es más complicada de lo que parece. Si no es suficiente, la bocina rebota y genera un contacto inconsistente. Demasiado y aplastarás al director de energía antes de que tenga la oportunidad de derretirse adecuadamente. Por lo general, comienzo alrededor de 200-400 N para piezas médicas más pequeñas y lo marco desde allí.

Selección de materiales

Plásticos amorfos

El ABS es el material más fácil de soldar. Período. Buena transmisión de energía, amplia ventana de proceso, perdona muchos pecados. Si está creando un prototipo o enseñándole a alguien el proceso, comience con ABS. El policarbonato también suelda bien, pero tenga cuidado con la tensión residual del moldeo.-A la PC le encanta agrietarse en los elevadores de tensión cuando la golpea con energía ultrasónica. Cada vez se rompía un lote de carcasas de diagnóstico hasta que las rastreamos hasta la ubicación de la puerta.

El poliestireno y el acrílico se comportan muy bien. CYROLITE aparece mucho en conectores intravenosos y aplicaciones de contacto con sangre-. Los materiales amorfos se ablandan gradualmente en un rango de temperatura, que es exactamente lo que desea. La masa fundida fluye, moja la superficie de la junta y las cadenas se difunden a través de la interfaz. Soldaduras limpias.

Plásticos semicristalinos

Ahora nos adentramos en el territorio difícil. Polipropileno, nailon, acetal, polietileno-todos semicristalinos. Tienen regiones moleculares ordenadas que dispersan la energía ultrasónica en lugar de transmitirla. Un punto de fusión agudo significa que el material pasa de sólido a líquido rápidamente y luego se vuelve a solidificar cuando la temperatura cae instantáneamente. Muy poco tiempo de trabajo.

El PP y el PE están por todas partes en jeringas, recipientes y cierres-médicos. Sueldan, pero se necesita una mayor amplitud, una configuración de campo cercano- (bocina cerca de la junta) y juntas de corte para cualquier cosa que requiera un sello hermético. Los directores de energía por sí solos no bastarán para lograr-asambleas del PP herméticas. He visto a mucha gente intentarlo.

El nailon absorbe el agua como una esponja. Las piezas que permanecen en el estante durante una semana se soldarán de manera diferente a las piezas recién salidas de la máquina de moldeo. La humedad hierve a 100 grados durante el ciclo de soldadura y crea porosidad en la junta. Seca el nailon o suéldalo rápidamente.

Referencia rápida

Sobre la mezcla de materiales

La gente pregunta sobre la soldadura de plásticos diferentes. Respuesta corta: en su mayoría no. ABS to PC funciona porque son químicamente compatibles-es por eso que existen mezclas de PC/ABS. Las temperaturas de fusión deben estar a unos 40 grados F entre sí. ¿PP a PE? Olvídalo. Sé que ambas son poliolefinas pero no se unirán.

El relleno de vidrio cambia las cosas. Hasta un 20 % suele ayudar a que-un material más rígido transmita mejor la energía. Más del 30% y no hay suficiente polímero en la interfaz de la junta para realizar una soldadura decente. Los retardantes de llama son un problema. Los lubricantes en la superficie son peores. Una vez tuve un problema de contaminación que se remontaba al desmolde de silicona en las piezas de un proveedor. Me llevó tres días darme cuenta.

Diseño conjunto

En la soldadura por ultrasonidos, todo se reduce al diseño de la unión. Las uniones malas no sueldan, punto. Puedes modificar los parámetros todo el día y no solucionará una geometría fundamentalmente defectuosa.

Directores de energía

El director de energía estándar es una cresta triangular moldeada en una superficie de contacto. La punta del triángulo toca la cara plana opuesta. Una pequeña área de contacto significa una alta concentración de energía. El plástico se derrite rápidamente, fluye para llenar la junta. 90 grado de ángulo incluido para material amorfo. 60 grado para material semicristalino-el punto más afilado compensa una solidificación más rápida.

La altura suele ser de 0,5 a 1,0 mm. Piezas más pequeñas, ED más pequeño. El ancho de la base coincide con la altura de un director de 90 grados. Lo que veo constantemente es que el desgaste del molde acaba con el tiempo en el director de energía. La nueva herramienta hace excelentes soldaduras. Seis meses después, las soldaduras están débiles. Verifique la geometría de su ED cuando eso suceda.

Paso y lengüeta-y-surco

La junta escalonada añade alineación. Una parte tiene un escalón elevado y la otra un hueco correspondiente. ED se sienta en el escalón. Las piezas se localizan automáticamente. Flash entra al espacio libre en lugar de salir. Bueno para aplicaciones cosméticas donde no desea líneas de soldadura visibles.

El machihembrado-y-lo lleva más allá con una lengüeta sobresaliente que encaja en una ranura. Contiene flash en ambas caras. La desventaja son las tolerancias de herramientas más estrictas.-Es difícil mantener un espacio igual en ambos lados de la lengüeta en el molde.

Juntas de corte

Las juntas de corte no-negociables para sellos herméticos en piezas semicristalinas. Durante la soldadura, dos paredes con ligera interferencia se deslizan una sobre la otra. Las paredes se derriten cuando se juntan. La acción de untado continuo elimina los huecos y las vías de fuga.

Los tiempos de soldadura son de 3 a 4 veces más largos que los de las juntas ED. A mayor fusión de material, se requiere más energía. La interferencia suele ser de 0,2 a 0,4 mm por lado. Demasiado suelto y no se derrite por completo. Demasiado apretado y las piezas no se ensamblan para soldar. El control dimensional importa.

Carcasas de filtros, depósitos de fluidos y cualquier elemento que mantenga presión-junta de corte. Nunca he conseguido un cierre hermético fiable del PP con un director de energía solo. Algunas personas afirman que sí. No lo he visto aguantar en producción.

Aplicaciones en Medicina

Los sistemas intravenosos son el pan y la mantequilla. Cámaras de goteo, conectores, picos, puertos-todos soldados. Sin adhesivos significa que no hay preocupaciones de biocompatibilidad por lixiviación o residuos. Un solo equipo intravenoso puede tener cuatro o cinco uniones soldadas. Los sistemas rotativos de alta-velocidad pueden funcionar a miles de veces por hora.

La filtración es enorme. Filtros de sangre, cartuchos de diálisis, filtros respiratorios. La membrana se incrusta en la carcasa. La soldadura sella el perímetro sin dañar el medio filtrante. Cualquier ruta de fuga y el filtro son inútiles-el fluido se desvía en lugar de pasar. Juntas de corte, inspección 100%, estudios de capacidad de proceso. La FDA no se mete con estas cosas.

La entrega de medicamentos sigue creciendo. Plumas de insulina, auto-inyectores, inhaladores. Múltiples subconjuntos por dispositivo. Parches portátiles con sellos de membrana delgada-ahí es donde brillan los sistemas de soldadura torsional. La vibración lineal regular puede perforar películas delgadas. El patrón de oscilación horizontal de las unidades torsionales es más suave.

Los cartuchos de diagnóstico funcionan rápido. Carcasas para tiras reactivas, vasos para muestras y pocillos para reactivos. Tiempos de ciclo inferiores a un segundo. El posicionamiento es fundamental porque estas piezas son pequeñas y las tolerancias son estrictas. El manejo robótico alimenta piezas a estaciones de soldadura dedicadas.

Control de Calidad y Procesos

Los soldadores modernos registran todo. Tiempo real de soldadura, energía entregada, potencia máxima, distancia de colapso. Establezca sus límites y la máquina marcará cualquier cosa que esté fuera de la ventana. Realizamos gráficos SPC en cada junta crítica. Capte una tendencia antes de que se convierta en un rechazo.

La prueba de tracción valida la soldadura. Los dispositivos de prueba de tracción agarran la pieza y miden la fuerza de rotura. Realice muestras al inicio del turno, periódicamente durante la producción y al final del turno. Prueba de explosión para detectar presión-conjuntos que sostienen-llénelo, aumente la presión hasta que falle, registre dónde y a qué PSI.

Las secciones transversales-le indican lo que sucede dentro de la articulación. Móntelo en epoxi, corte la soldadura, pula la superficie y mire con lupa. La fusión y el flujo completos parecen homogéneos. La fusión incompleta muestra una interfaz visible. Porosidad significa humedad o contaminación. Haga esto durante el desarrollo para optimizar los parámetros. Hazlo periódicamente en producción para verificar.

Solución de problemas

Soldaduras débiles

Lo primero que compruebo es la geometría del director de energía. Coge una pieza y mírala con aumento. ¿La punta es afilada o está redondeada? Los moldes desgastados completan los DE y nadie se da cuenta hasta que bajan los números de las pruebas de extracción.

El segundo es el contacto con la bocina. Un contacto desigual significa una entrega de energía desigual. La desalineación pone toda la energía en un lado de la articulación. Busque marcas de testigos en la pieza-que le indicarán dónde toca realmente la bocina.

En tercer lugar está la variación del lote de material. Nuevo lote de resina, los parámetros de soldadura que funcionaban ayer no funcionan hoy. La trituración en la mezcla cambia las características de flujo. Una vez me quemé con esto cuando un proveedor comenzó a agregar un 15% de triturado sin avisarnos.

El tiempo entre el moldeado y la soldadura también es importante. Las piezas calientes recién salidas de la máquina se comportan de manera diferente a las piezas frías que permanecieron en un contenedor durante la noche. Estandarícelo o ajústelo.

Problemas de flash

Demasiado destello normalmente significa demasiada energía. Primero reduzca la amplitud. Luego es el momento de soldar. Luego fuerza. Una variable a la vez o nunca descubrirás qué es lo que realmente lo solucionó.

El diseño conjunto también puede ayudar. Las trampas de rebaba-un pequeño hueco alrededor del perímetro de soldadura-atrapan el material desplazado. Las juntas escalonadas ocultan rebabas en el espacio libre. Las soluciones-integradas son mejores que intentar solucionarlo con parámetros.

Grietas y daños en piezas

La PC se agrieta ante concentraciones de tensión. Esquinas afiladas, vestigios de puertas, estrés-moldeado por gradientes de enfriamiento-todos sitios potenciales de inicio de grietas. A veces la solución es cambiar los parámetros de moldeo, no los parámetros de soldadura.

Las partes frías son quebradizas. El almacén alcanza los 50 grados F en invierno, las piezas llegan frías y se agrietan en lugar de derretirse. Déjelos calentar o coloque un calentador en la línea delante del soldador.

¿Marcas de cuerno en superficies cosméticas? Reduzca la fuerza del gatillo, pula la cara de la bocina o coloque una película fina de Mylar entre la bocina y la pieza. La película toma el abuso en lugar del plástico.

Mantenimiento de equipos

El estado de la bocina lo es todo. Las grietas, picaduras y ranuras de desgaste-todos afectan la transferencia de energía. Inspección visual diaria, verificación de impedancia semanal. Una bocina rota suena diferente cuando suena-puedes escuchar cómo cambia. Reemplácelo antes de que falle catastróficamente. He visto cuernos rotos que dañan convertidores y esa es una reparación costosa.

Los convertidores se degradan con el tiempo. Las piezocerámicas pierden eficacia. La producción cae de manera tan gradual que no se nota hasta que las soldaduras comienzan a fallar. La medición periódica de la producción detecta la caída. Reemplace según un cronograma en lugar de esperar a que falle.

Los accesorios se desgastan. Las piezas se asientan en los mismos lugares, el plástico roza con el metal, las dimensiones cambian. Verifique periódicamente las especificaciones del dibujo. Reconstruir o reemplazar cuando se abran las tolerancias. Un dispositivo desgastado cambia la posición de la pieza, lo que cambia la calidad de la soldadura, y usted estará persiguiendo problemas fantasmas si no lo detecta.

Notas regulatorias

ISO 13485 cubre la gestión de calidad de dispositivos médicos. La validación del proceso-IQ, OQ, PQ-demuestra que su operación de soldadura produce consistentemente un producto aceptable. Documente todo. El control de cambios se aplica a parámetros, herramientas y materiales. Cambie una cosa sin la documentación adecuada y obtendrá una no conformidad.

La soldadura ultrasónica funciona bien en salas blancas. Sin vapores, mínimas partículas, sin adhesivos líquidos que gotean o salpican. El equipo se integra fácilmente en entornos controlados. Simplemente cumpla con el programa de mantenimiento y no contamine las piezas con grasa para máquinas o aceite de corte.

Pensamientos de despedida

Primero elija su material según la aplicación. Luego averigüe si suelda. ABS y PC le brindan la ventana de proceso más amplia. El PP y el nailon necesitan más atención, pero son factibles. Juntas de corte para sellos herméticos en materiales semicristalinos. Directores de energía para casi todo lo demás.

Obtenga el diseño de su junta justo antes de comprar las herramientas. Arreglar un mal diseño de unión después de cortar el molde es costoso y frustrante. Envíe piezas de muestra a su proveedor de equipos para pruebas de soldadura. Hacen esto todo el día-permítales ayudarlo a encontrar los parámetros correctos.

La mayoría de los problemas se remontan a lo básico: dimensiones de las piezas, consistencia del material, condición del equipo. Los sistemas de monitoreo sofisticados no ayudarán si su director de energía está agotado o su artefacto está desgastado. Domina los fundamentos y el resto sigue.
