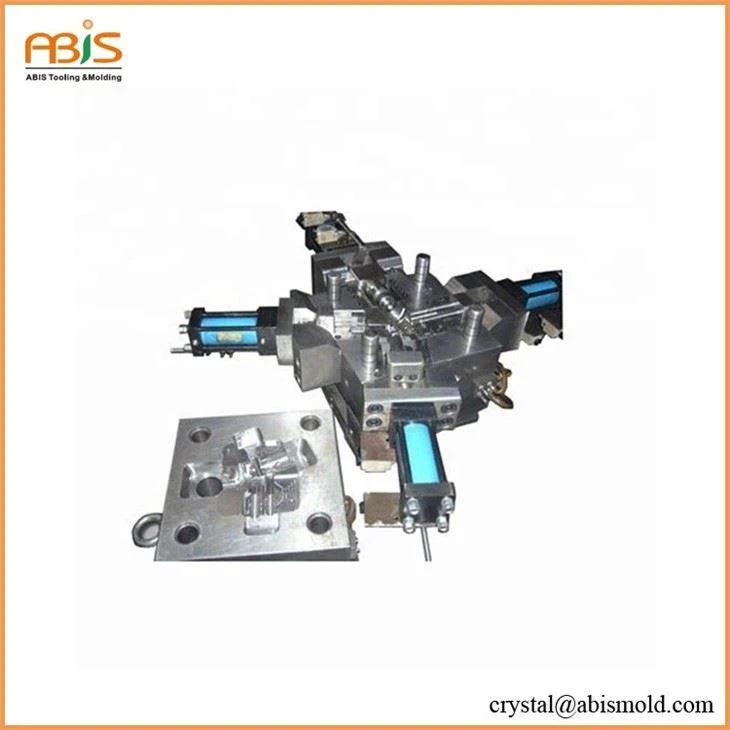

Molde|Detalles de herramientas
Modo de conformación: fundición de die
Material de molde: H13 Core de acero y 45 marco de acero
Base de moho: LKM, HASCO, Dem, etc.
Cavidad: Single & Multi - Cavidad
La dureza del acero: 46 ~ 56hrc
Sistema de corredores: corredor caliente|Corredor en frío
Control de calidad: ISO9001, GB/T 19001-2008 Certificación
Software aplicado: Pro - E, SolidWorks, UG, CAD, etc.
Verificación de moho: fuga de agua
Vida del molde: 500k disparos 1000k tiros
Tiempo de entrega: 3-5 semanas
Paquete: caja de madera
Por qué elegir Abis
1.Fundado en 1996, cubre un área de 10000 plantas metros cuadradas; Proporcionar servicio OEM/ODM
2. Certificado por ISO90001, SGS, CE, UL, etc.
3. Más de 20 años de experiencia en diseño de moho y moho|fabricación de herramientas, incluida la producción de piezas
4. Interpretación de I + D, Sistema de CC y ventas de marketing
5. Servicio de inestabilidad del diseño de moho personalizado desde el diseño inicial de dibujo, asistencia de selección de materiales, análisis de estructura de moho/flujo de moho, producción de prueba y en masa hasta el ensamblaje y envío final del moho.
Proceso y control del proyecto
1.Cotea dentro de las 24 horas por el equipo de ingenieros
1) Basado en dibujo 2D/3D, o muestra, incluso idea o concepto
2) El DFM primario se puede ofrecer al mismo tiempo si es necesario
2.Po Detalles Confirmación
con un equipo de ventas profesionales en cada detalle
Informe de 3.DFM emitido
Diseño de molde de 4.2d y 3D
5. Edificio de Moldia
6. aprobación de muestra y moho
7. Mold - Verificación y paquete y entrega
8. Después del servicio para garantizar un moho de ejecución sin problemas
Control de control de calidad
1. Control de diseño de medida: diseñe una lista de verificación de revisión antes de enviarla al cliente. No comenzaremos el trabajo de compra de acero hasta obtener su aprobación por escrito en nuestro dibujo de moho.
2. Control de calidad incomisable: todos los componentes estándar de acero -} de acero y componentes estándar de outsourcing para asegurarse de que estén de acuerdo con el BOM (Cantidad y el nombre de material/componentes especificados)
3. En - Control de calidad del proceso: todo el proceso de mecanizado y ensamblaje está bajo control, tenemos un equipo de control de calidad para verificar y supervisar la tolerancia y la superficie procesada para satisfacer los requisitos.
4. Control de calidad final: dentro de los 3 días posteriores a la finalización del molde de plástico, tendremos una verificación exhaustiva del tamaño principal de la muestra de plástico moldeado y el moho para garantizar que la dimensión crítica o completa (si es necesario) está dentro de la tolerancia.
5.Mould pre - Inspección final del envío: Free - fumigation tres - empacación de casos de madera contrachapada; Asegúrese de que el molde sea conformidad con el dibujo de molde aprobado. Los componentes de repuesto y los componentes fácilmente rotos y el electrodo (si es necesario) están empaquetados, así como el dibujo del moho y algunos certificados.
Abis Mold Company tiene más de 120 empleados con el equipo de diseñadores profesionales y el equipo de ingenieros para ofrecer servicios y soluciones, desde el diseño del diseño hasta la acabado.
Dos salas de moldura de la máquina de prensa varían de 80T a 1600T.
400+ capacidad de moldes cada año, y el 65% exportó (principalmente a Europa y América del Norte).
Nos centramos en el molde y el moldeo de inyección de plástico, los productos de desarrollo y también proporcionamos estampado/ perforación, soplando moldes, moldes de fundición, así como el proceso secundario.
Tecnología de casting de die
La fundición a Die representa uno de los procesos de formación de metales más eficientes y precisos en la fabricación moderna, particularmente cuando se produce componentes de aluminio con geometrías complejas y tolerancias estrechas. El molde de fundición de troqueles para piezas de aluminio sirve como el corazón de este sofisticado sistema de fabricación, determinando no solo la precisión dimensional sino también la calidad de la superficie y la eficiencia de producción de los componentes fundidos. Como entiende un fabricante líder de fundición a muerte, el diseño del moho afecta directamente la calidad del producto, el tiempo del ciclo y los costos generales de fabricación.
El principio fundamental de la fundición de matriz implica inyectar aluminio fundido bajo alta presión en una cavidad de moho de acero mecanizado de precisión -. Este proceso de fundición a alta presión típicamente funciona a presiones que van desde 1,500 a 25,000 psi, asegurando el relleno completo de la cavidad y un excelente acabado superficial. El molde, que consta de dos mitades (troqueles fijos y móviles), debe resistir estas presiones extremas mientras se mantiene la estabilidad dimensional en miles de ciclos de producción.
Parámetros del proceso de fundición de die
1,500 - 25,000
44-48
150-250 grados
Componentes críticos de los moldes de fundición de aluminio
La arquitectura de un molde de fundición de matriz comprende varios elementos esenciales que trabajan en armonía. El inserto de la cavidad define la geometría externa de la pieza, mientras que los pines del núcleo crean características internas como agujeros y subcortes. El sistema de corredores, incluidos los sprue, los corredores y las puertas, canaliza el aluminio fundido desde el punto de inyección hasta la cavidad. Cualquier proveedor de fundición de troquel de aluminio de buena reputación enfatizará que el diseño adecuado de corredores garantiza un relleno uniforme y minimiza las turbulencias, cruciales para lograr fundiciones de calidad -.
El sistema de eyección representa otro componente vital en el diseño de molde de fundición a troquel. Los pasadores de eyectores, las mangas y las placas trabajan juntas para eliminar la parte solidificada de la cavidad del molde sin daños. El sistema de enfriamiento, que consiste en canales de agua colocados estratégicamente, mantiene la temperatura óptima del moho durante todo el ciclo de fundición. El control de la temperatura afecta directamente las tasas de solidificación, la precisión dimensional y la eficiencia del tiempo de ciclo.
Materiales y tratamiento térmico para moldes de fundición a matrices
La selección de materiales de moho afecta significativamente el rendimiento de la fundición y la longevidad. El acero de herramienta H13 sigue siendo el estándar de la industria para los moldes de fundición de aluminio debido a su excelente combinación de dureza caliente, resistencia a la fatiga térmica y maquinabilidad. El acero H13 premium sufre procesos de tratamiento térmico especializados, logrando niveles de dureza entre 44-48 hrc para un rendimiento óptimo. Una fábrica profesional de fundición a medida que típicamente emplea un tratamiento térmico al vacío para minimizar la distorsión y garantizar propiedades uniformes en los componentes del moho.
Los tratamientos superficiales mejoran aún más el rendimiento del molde en aplicaciones de fundición a troqueles. La nitruración crea una capa superficial dura que resiste la erosión del flujo de aluminio fundido, mientras que los recubrimientos de PVD proporcionan protección adicional contra la soldadura y el desgaste. Estos tratamientos pueden extender la vida útil del moho en 200 - 300%, lo que los convierte en inversiones esenciales para escenarios de producción de pedidos a granel de piezas de fundición de alto volumen.
Comparación de material del molde
Opciones de tratamiento de superficie para moldes de fundición a matrices
| Tipo de tratamiento | Proceso | Beneficios | Extensión de la vida esperada |
|---|---|---|---|
| Nitrurro | Difusión de nitrógeno en superficie | Mayor dureza de la superficie, mejor resistencia al desgaste | 100-150% |
| Revestimiento | Deposición de vapor físico | Excelente anti - propiedades de soldadura, baja fricción | 200-300% |
| Carburador | Tratamiento de difusión de carbono | Dureza de la caja profunda, fuerza de fatiga mejorada | 150-200% |
| Revestimiento | Capa de cromo electroplacado | Buena resistencia a la corrosión, lanzamiento fácil | 50-100% |
Principios de diseño para moldes de fundición de troqueles de aluminio
El diseño efectivo de molde de fundición a troqueles requiere una consideración cuidadosa de numerosos factores que afectan la calidad de la parte y la eficiencia de producción. La uniformidad del grosor de la pared evita las tasas de enfriamiento diferencial que causan deformación y tensiones internas. Los ángulos de borrador, típicamente 1-3 grados por lado, facilitan la expulsión de la pieza mientras minimizan el desgaste en las superficies de moho. El proceso de fundición a la matriz exige un cálculo preciso de las asignaciones de contracción, lo que representa la contracción volumétrica del aluminio durante la solidificación.
El diseño de la puerta influye profundamente en los resultados de la calidad de la lanzamiento. La ubicación de la puerta determina los patrones de flujo, que afectan el atrapamiento del aire y las secuencias de solidificación. Existen múltiples configuraciones de puerta, incluidas las puertas de borde, las puertas de ventilador y las puertas tangenciales, cada una adecuada para geometrías de piezas específicas. Las simulaciones avanzadas de fundición a died ayudan a optimizar la colocación de la puerta, prediciendo defectos potenciales antes de que comience la construcción del moho.
Consideraciones de diseño clave
Grosor de la pared uniforme (2-4 mm típico para aluminio)
Ángulos de borrador adecuados (1-3 grados por lado)
Subsidios de contracción (1-1.5% para aleaciones de aluminio)
Colocación estratégica de la puerta para evitar el atrapamiento del aire
Filetes y radios adecuados (mínimo de 1 mm)
Ventilación efectiva (0.02-0.05 mm de brecha)
Puntos de eyección accesibles
Colocación óptima del canal de enfriamiento
Consideraciones de grosor de la pared
Mantener un grosor de la pared uniforme en todo el diseño de la pieza evita el enfriamiento desigual y reduce las tensiones internas que pueden causar deformación o grietas en los componentes de fundición de aluminio.
Variaciones de diseño de puerta
Las diferentes configuraciones de la puerta tienen propósitos específicos, desde puertas de borde para piezas simples hasta puertas de ventilador para grandes superficies y puertas tangenciales para componentes cilíndricos.
Proceso de fabricación para moldes de fundición a matrices
La creación de moldes de fundición de troqueles de precisión implica múltiples pasos de fabricación sofisticados. El mecanizado en rugas inicial elimina el material a granel usando centros de fresado CNC de velocidad {{1 1}} de velocidad, seguido de tratamiento térmico para lograr los niveles de dureza requeridos. Las operaciones de acabado semi - acercan las dimensiones a las especificaciones finales, mientras deja el stock apropiado para terminar los pases. Cualquier operación de fundición de dado certificado por ISO mantiene controles de procesos estrictos a lo largo de la fabricación de moho.
La tecnología EDM (mecanizado de descarga eléctrica) permite la creación de detalles de cavidad complejos imposibles con el mecanizado convencional. El EDM de alambre produce contornos precisos y esquinas afiladas, mientras que el EDM de hundimiento crea cavidades profundas y texturas intrincadas. La industria de la fundición a Die adopta cada vez más mecanizado de velocidad - para operaciones de acabado, logrando valores de rugosidad de la superficie por debajo de los micrómetros RA 0.4. El pulido final, a menudo realizado manualmente por artesanos calificados, garantiza una calidad de superficie óptima para la producción de piezas de fundición de dieds de precisión.
Diseño e ingeniería
Computer - Design Aided Design (CAD) Modelado y simulación para optimizar la geometría del moho, los canales de enfriamiento y los sistemas de activación antes de que comience la fabricación.
Mecanizado áspero
High - Velocidad de fresado CNC elimina el material a granel de los bloques de acero de herramientas, creando una geometría aproximada del moho mientras deja suficiente stock para operaciones posteriores.
Tratamiento térmico
Procesos de calentamiento y enfriamiento controlados para lograr la dureza deseada (típicamente 44-48 hrc para acero H13) y aliviar las tensiones internas del mecanizado.
Operaciones EDM
El mecanizado de descarga eléctrica crea cavidades complejas, detalles finos y características precisas que no se pueden lograr con los métodos de mecanizado convencionales.
Acabado y pulido
El molido de precisión y el pulido manual logran dimensiones finales y acabados superficiales, con áreas críticas a menudo pulidas a RA 0.4 micrómetros o mejor.
Ensamblaje y prueba
Los componentes del molde se ensamblan la precisión, seguidos de las ejecuciones de prueba para verificar el rendimiento, la precisión dimensional y la funcionalidad general antes del uso de producción.
Manejo térmico en moldes de fundición a matrices
El control de la temperatura representa un factor crítico en el éxito de la fundición de matriz. El manejo térmico adecuado garantiza tiempos de ciclo consistentes, evita la solidificación prematura en secciones delgadas y minimiza la fatiga térmica en los componentes del molde. Los canales de enfriamiento conformes, los siguientes contornos de la parte, proporcionan uniformidad de temperatura superior en comparación con los canales perforados rectos tradicionales -. El proceso de fundición a la matriz generalmente mantiene las temperaturas del moho entre 150-250 grados para aleaciones de aluminio.
Las operaciones avanzadas de fundición a troqueles emplean imágenes térmicas para monitorear las distribuciones de temperatura del moho durante la producción. Estos datos permiten ajustes de tiempo -} para los parámetros de enfriamiento, optimizando la calidad y la productividad. Algunas instalaciones que ofrecen servicio de fundición OEM integran controladores de temperatura del aceite para un manejo térmico preciso, manteniendo variaciones de temperatura dentro de ± 2 grados en la superficie del moho.
Comparación del sistema de enfriamiento
Enfriamiento recto tradicional
Simple de fabricar
Costo inicial más bajo
Uniformidad de temperatura limitada
No es adecuado para geometrías complejas
Enfriamiento conforme
Uniformidad de temperatura superior
Tiempos de ciclo más rápidos (reducción del 15-20%)
Ideal para geometrías complejas de piezas
Mayor costo de fabricación inicial
Imágenes térmicas en la fundición de matriz
La tecnología de imágenes térmicas permite a los operadores visualizar la distribución de temperatura en la superficie del molde, permitiendo ajustes precisos a los sistemas de enfriamiento y garantizar la solidificación uniforme de las piezas de aluminio.
Control de calidad y procedimientos de validación
Los protocolos integrales de garantía de calidad aseguran que los moldes de fundición a matrices cumplan con las especificaciones exigentes. Coordinar las máquinas de medición (CMMS) Verifique la precisión dimensional a tolerancias de ± 0.01 mm o mejor. Las pruebas de rugosidad de la superficie confirman los niveles de acabado apropiados para diferentes áreas de moho. Un establecimiento profesional que proporciona servicios de cotización de fundición de matriz incluye documentación de calidad detallada que demuestra el cumplimiento del moho con los requisitos del cliente.
La fase de muestra de prototipo de fundición de die valida el rendimiento del molde antes de que comience la producción completa. Las muestras iniciales se someten a pruebas extensas, incluida la verificación dimensional, la evaluación de la propiedad mecánica y el análisis microestructural. X - La inspección de rayos revela porosidad o inclusiones internas, mientras que las pruebas de presión confirman la integridad de la pieza para los componentes sellados. Este proceso de validación garantiza que el molde de fundición de troqueles produce piezas que cumplan con todas las especificaciones de manera consistente.
Inspección dimensional
Coordinar las máquinas de medición (CMM) Verifique las dimensiones críticas a las tolerancias de ± 0.01 mm, asegurando que los componentes del molde cumplan con las especificaciones exactas antes del ensamblaje.
Análisis de superficie
Las pruebas de rugosidad de la superficie (mediciones de AR) y la profilometría aseguran los acabados adecuados para diferentes áreas de moho, desde superficies funcionales hasta regiones cosméticas.
Prueba de material
Las pruebas de dureza, el análisis de microestructura y la verificación de la composición química confirman los materiales del moho cumplen con las especificaciones requeridas para el rendimiento y la durabilidad.
Prueba
Las ejecuciones de producción de prototipos validan el rendimiento del molde en condiciones de funcionamiento reales, verificando la consistencia adecuada de llenado, expulsión y calidad de pieza.
Non - prueba destructiva
X - Inspección de rayos y pruebas ultrasónicas identifican defectos internos en los componentes de moldes y las partes fundidas sin dañar los materiales.
Revisión de documentación
La verificación integral de la documentación garantiza que todos los requisitos de diseño, las especificaciones del material y los parámetros del proceso se hayan implementado adecuadamente.
Estrategias de mantenimiento para moldes de fundición a matrices
El mantenimiento proactivo extiende significativamente la vida útil del molde de fundición al tiempo que garantiza una calidad de pieza constante. La limpieza diaria elimina los residuos de aluminio y aplica agentes de liberación de moho apropiados. Las inspecciones semanales identifican los primeros signos de desgaste o daño, lo que permite acciones correctivas oportunas. Cualquier operación mayorista de lanzamiento de zinc die entiende que se aplican principios de mantenimiento similares en diferentes sistemas de aleación.
Los horarios de mantenimiento preventivo para los moldes de fundición de troqueles generalmente incluyen controles dimensionales periódicos, refinamiento de la superficie y reemplazo de componentes. Las revisiones principales, realizó cada 50,000-100,000 disparos dependiendo de la complejidad, implican un desmontaje completo, inspección y renovación. Mantener registros de mantenimiento detallados ayuda a predecir patrones de falla de componentes, optimizar el tiempo de reemplazo y minimizar el tiempo de inactividad no planificado.
Programa de mantenimiento recomendado
| Tarea de mantenimiento | Frecuencia | Objetivo |
|---|---|---|
| Superficies limpias de moho | A diario | Retire los residuos de aluminio y evite la acumulación |
| Inspeccionar el uso visible | A diario | Identificar signos tempranos de daño o desgaste excesivo |
| Verifique el sistema de enfriamiento | Semanalmente | Asegure un control adecuado de flujo y temperatura |
| Lubricar partes móviles | Semanalmente | Evite la irritación y garantice un funcionamiento sin problemas |
| Inspección dimensional | Mensual | Verificar dimensiones críticas e integridad de la cavidad |
| Revisión importante | 50,000-100,000 tiros | Desmontaje completo, reparación y renovación |
Consejos de extensión de la vida útil del molde
Mantener un enfriamiento limpio
Regularmente enjuague los canales de enfriamiento para evitar la acumulación de minerales y garantizar un control de temperatura constante.
Use agentes de lanzamiento adecuados
Seleccione Agentes de liberación compatibles con el material de moho y la aleación de aluminio que se está fundiendo.
Optimizar la temperatura
Evite las fluctuaciones de temperatura excesiva que causan fatiga térmica y grietas.
Reemplace los componentes de desgaste
Reemplace proactivamente los pasadores de eyectores, mangas y otros elementos de uso de -} de alto antes del fallo.
Documentar todo
Mantenga registros detallados de mantenimiento, reparaciones y rendimiento para identificar patrones.
Vida de molde esperada
Con el mantenimiento adecuado, los moldes de fundición de aluminio pueden lograr:
Moldes simples:500, 000+ disparos
Moldes complejos:250, 000+ disparos
Tecnologías avanzadas en el casting moderno
La industria de la fundición a Die adopta continuamente tecnologías innovadoras que mejoran el rendimiento del moho y la calidad de la parte. Vacuum - La fundición de matriz asistida reduce el atrapamiento del aire, produciendo piezas con propiedades mecánicas superiores y porosidad reducida. Semi - La fundición de metal sólido combina ventajas de falsificación y fundición, logrando propiedades mecánicas excepcionales en los componentes de aluminio. El proceso de fundición de magnesio se beneficia de avances tecnológicos similares, aunque requieren diseños de moho modificados que acomodan las características únicas de magnesio.
El software de simulación revoluciona el desarrollo de moldes de fundición, predicción de patrones de llenado, secuencias de solidificación y posibles defectos antes de la construcción del molde físico. Estas herramientas reducen el tiempo y los costos de desarrollo al tiempo que mejora las primeras tasas de éxito de tiempo -. Las empresas que ofrecen un servicio de casting de diedra barato dependen cada vez más de la simulación para optimizar los diseños sin una prueba costosa - y - iteraciones de error.
Vacío - Casting de matriz asistida
Esta tecnología elimina el aire de la cavidad del moho antes y durante la inyección, reduciendo significativamente la porosidad en las partes de aluminio fundido. El resultado son las propiedades mecánicas mejoradas y un mejor acabado superficial, particularmente beneficioso para la presión - componentes estrechos.
Semi - fundición de metal sólido
Al procesar metal en su estado sólido semi -, esta tecnología combina las ventajas de fundición y forja. Produce piezas con propiedades mecánicas superiores, contracción reducida y mayor precisión dimensional en comparación con la fundición tradicional.
Simulación de procesos
Las herramientas de software avanzadas simulan el llenado de moho, solidificación y procesos de enfriamiento, lo que permite a los ingenieros identificar y corregir posibles problemas antes de la construcción del moho. Esto reduce el tiempo de desarrollo y mejora primero - el rendimiento de pase.
Fabricación aditiva
La tecnología de impresión 3D permite la producción de insertos de moho complejos con canales de enfriamiento conformes que serían imposibles con el mecanizado convencional, mejorando drásticamente la eficiencia de enfriamiento y la reducción de los tiempos del ciclo.
Cita de autoridad
"Las tecnologías modernas de fundición de die, particularmente los sistemas avanzados de simulación y gestión térmica, han permitido mejoras significativas en la calidad de la parte del aluminio y la eficiencia de producción. Cuando se combinan con un diseño y materiales optimizados de moho, estas tecnologías pueden reducir los costos de producción totales en un 15-20% al tiempo que mejora el rendimiento y la consistencia de las partes".
De "Avances en la tecnología de fundición de die para metales livianos"
Journal of Manufacturing Science and Engineering, 2023
(https://www.asme.org/publications (=2th}ysubmissions)
Consideraciones económicas y optimización de costos
Comprensión de la economía de fundición a matrices ayuda a los fabricantes a tomar decisiones informadas sobre las inversiones en moho. Los costos iniciales de moho varían significativamente en función de la complejidad, el tamaño y los volúmenes de producción requeridos. Una lista integral de precios de fundición de troqueles generalmente incluye factores como la cantidad de cavidad, las especificaciones del material y los requisitos de tratamiento de la superficie. Multi - Los moldes de cavidad aumentan los costos iniciales pero reducen los precios de volumen -} para una alta producción de volumen -.
El costo total de propiedad para moldes de fundición se extiende más allá del precio de compra inicial. Los costos de mantenimiento, los volúmenes de producción esperados y la complejidad de la pieza influyen larga - Economía del término. Las asociaciones estratégicas con proveedores experimentados aseguran diseños de moho óptimos que equilibran la inversión inicial con la eficiencia operativa. Las instalaciones modernas de fundición de diedes emplean herramientas sofisticadas de modelado de costos, prediciendo con precisión los costos de producción totales, incluida la amortización del moho, el consumo de material y los gastos de procesamiento.
Factores de costo en la producción de moho de fundición a matrices
Breve - Término Optimización de costos
Long - Término Optimización de costos
