Mecanizado CNC de componentes de moho
La industria manufacturera ha sido testigo de un notable avance tecnológico en las últimas décadas, particularmente en el campo del mecanizado de control numérico de computadora (CNC) para la producción de moldes de moldeo por inyección. Este proceso sofisticado representa la columna vertebral de la fabricación moderna de moho, lo que permite la creación de componentes altamente precisos esenciales para diversas aplicaciones industriales.
La integración de equipos CNC avanzados, técnicas de programación sofisticadas y software especializado como UG (Unigraphics) ha revolucionado cómo se diseñan y fabrican moldes de moldeo por inyección, lo que garantiza una precisión y eficiencia excepcionales en el proceso de producción.
Comprender la tecnología CNC en la fabricación de moho

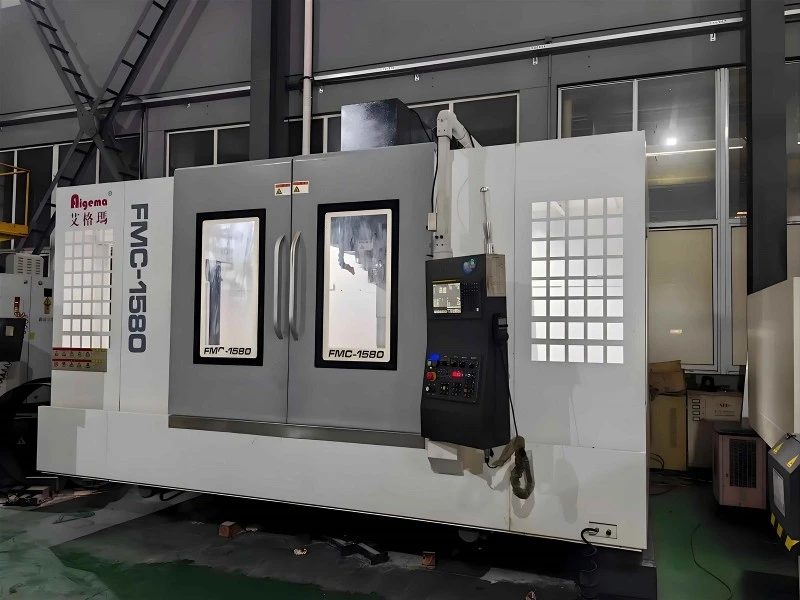

El equipo de mecanizado CNC forma la base de la producción de moldes de moldeo de inyección moderna. Estas máquinas sofisticadas funcionan a través de sistemas controlados por computadora - que traducen diseños digitales en componentes físicos con precisión sin precedentes. Las categorías principales de equipos CNC utilizados en la fabricación de moho incluyen centros de mecanizado vertical, centros de mecanizado horizontal, fresadoras CNC, tornos CNC y máquinas de descarga eléctrica (EDM).
Los centros de mecanizado vertical son particularmente cruciales para la fabricación de moldes de moldeo por inyección, ya que proporcionan una excelente accesibilidad para las operaciones complejas de cavidad y mecanizado de núcleo. Estas máquinas generalmente presentan de tres a cinco ejes de movimiento, lo que permite geometrías intrincadas esenciales en el diseño moderno de moho.
Las velocidades del husillo pueden variar de 8,000 a 40,000 rpm, lo que permite operaciones de acero y acabado en materiales de acero endurecido comúnmente utilizados en la construcción de moldes de moldeo por inyección.
Los centros de mecanizado horizontal ofrecen ventajas únicas para producir grandes componentes de moldes de moldeo por inyección. Su configuración permite una mejor evacuación de chips y la capacidad de mecanizar múltiples lados de una pieza de trabajo en una sola configuración. Esta capacidad reduce significativamente el tiempo de producción y mejora la precisión al minimizar los errores de reposicionamiento. Los centros modernos de mecanizado horizontal a menudo incorporan sistemas de paletas que permiten una producción continua al tiempo que mantienen estándares de precisión excepcionales necesarios para moldes de moldeo por inyección.
Características y capacidades avanzadas
Alto - mecanizado de velocidad
Permite tiempos de ciclo reducidos al tiempo que mantiene la calidad superior de la superficie esencial para moldes de inyección de moldes.
Gestión de herramientas
Los sistemas de revistas con cambiadores automáticos acomodan 40-120 herramientas para moldes de moldeo por inyección compleja.
Compensación térmica
Mantiene la precisión dimensional a pesar de las fluctuaciones de temperatura durante el mecanizado extendido.
La integración de los sistemas de sondeo en las máquinas CNC ha revolucionado el control de calidad para los moldes de moldeo por inyección. En - Las capacidades de medición del proceso permiten la verificación de tiempo -} de dimensiones críticas reales, asegurando que cada componente cumpla con especificaciones estrictas. Esta tecnología es particularmente valiosa al producirmoldes para inyección de plásticoAplicaciones donde la precisión dimensional afecta directamente la calidad del producto.
La tecnología de motor lineal ha mejorado el rendimiento del equipo CNC moderno utilizado en la fabricación de moldes de moldeo por inyección. Estos sistemas directos - de accionamiento eliminan los componentes de la transmisión mecánica, lo que resulta en tasas de aceleración más altas, mayor precisión de posicionamiento y requisitos de mantenimiento reducidos. La dinámica mejorada permite una producción más rápida de geometrías de moho complejas mientras mantiene la calidad del acabado superficial esencial paramoldeo por inyección de plásticosaplicaciones.
Programación CNC
Conceptos de programación fundamental
La programación de CNC para moldes de moldeo por inyección requiere una comprensión integral de los principios de mecanizado y los requisitos específicos -. El proceso de programación comienza con el análisis del diseño del molde para determinar estrategias de mecanizado óptimas. Los programadores deben considerar factores como las propiedades del material, la selección de herramientas, los parámetros de corte y los requisitos específicos de la geometría de moldes de moldeo por inyección.
"La precisión de la programación CNC se correlaciona directamente con la calidad de los moldes de moldeo por inyección. Incluso los errores de programación menores pueden conducir a inexactitudes dimensionales significativas que comprometen la funcionalidad de los productos moldeados finales".
- International Journal of Precision Manufacturing, 2022
G - código y m - Código Forma la base del lenguaje de programación CNC. Estos comandos estandarizados controlan los movimientos de la máquina, las operaciones del huso, el flujo de refrigerante y los cambios de herramientas. Para la programación de moldes de moldeo por inyección, se debe prestar especial atención a los requisitos de acabado superficial, ya que estos afectan directamente la calidad de las piezas moldeadas por inyección. Las estrategias de programación deben equilibrar la eficiencia con precisión, asegurando que las características críticas como las líneas de separación, las ubicaciones de los pines eyectores y los canales de enfriamiento se mecanizan con precisión.
La selección de parámetros de corte juega un papel crucial en la fabricación de moldes de moldeo por inyección. Las velocidades de alimentación, las velocidades del huso y la profundidad de corte deben optimizarse para cada material y tipo de operación. Al mecanizar el acero endurecido comúnmente usado en moldes de moldeo por inyección, pueden ser necesarios parámetros conservadores para evitar el desgaste de la herramienta y mantener la precisión dimensional.
Por el contrario, los materiales más suaves como el aluminio para moldes de moldeo por inyección prototipo permiten parámetros de corte más agresivos.
Técnicas de programación avanzada
La programación moderna de CNC para moldes de moldeo por inyección incorpora técnicas sofisticadas para optimizar la eficiencia y la calidad de la producción. Las estrategias de mecanizado de velocidad - de velocidad utilizan rutas de fresado trocoidal que mantienen cargas de chips consistentes al tiempo que reducen el desgaste de la herramienta. Estas técnicas son particularmente beneficiosas al mecanizar cavidades profundas en los moldes de moldeo por inyección, donde los métodos convencionales pueden dar lugar a la desviación de herramientas o una evacuación de malos de chips deficiente.
Las estrategias de compensación adaptativa han revolucionado las operaciones de desgaste para los moldes de moldeo por inyección. Estos algoritmos ajustan automáticamente los parámetros de corte basados en el compromiso del material, manteniendo un grosor óptimo de los chips durante toda la operación. Este enfoque reduce significativamente el tiempo de mecanizado y se extiende la vida útil de la herramienta, lo que lo hace ideal para producir grandes moldes de inyección de moldeo con geometrías complejas.
La investigación en ingeniería de fabricación confirma que "las técnicas de programación avanzada han transformado la producción de moldes de moldeo por inyección al habilitar la eliminación de materiales más eficiente mientras se mantiene tolerancias más estrictas. La implementación de cinco -} El mecanizado de eje solo tiene tiempos de configuración reducidos hasta el 50% de las geometrías de moho complejas, que contribuyen directamente a los costos de producción más bajos y el tiempo más rápido {-}} {4 4}}}}}}}}}}.
- Journal of Manufacturing Science and Engineering, 2023, https://doi.org/10.1115/1.4055892
Cinco - mecanizado simultáneo del eje se ha vuelto cada vez más importante en la producción de moldes de moldeo por inyección. Esta capacidad permite mecanizar los subprocesos complejos y los ángulos de borrador sin múltiples configuraciones, mejorando la precisión y reduciendo el tiempo de producción. La programación de cinco - operaciones del eje requiere capacidades sofisticadas de detección de colisiones y simulación para garantizar un mecanizado seguro y eficiente de los valiosos componentes de moldes de moldeo por inyección.
Según la investigación publicada en el International Journal of Advanced Manufacturing Technology, "la implementación de estrategias avanzadas de CAM en la fabricación de moho ha demostrado mejoras de productividad de 30 - 40%, mientras que al mismo tiempo mejora la calidad de la superficie. Específicamente, la adopción de las técnicas de mecanizado de alta velocidad de alta velocidad con las rutas de herramientas optimizadas ha reducido las operaciones de acabado con hasta el 60% en la producción de cavidades complejas" (Zhang et al, 2023, 2023., 2023, 2023. óptimos, ", las optimizaciones han reducido las operaciones de acabado hasta el 60% en la producción de cavidades complejas" (Zhang et al, 2023, 2023 323., 2023, la optimización ", ha reducido las operaciones de acabado de hasta el 60% en la producción de cavidades complejas" (Zhang et al, 2023 323. Parámetros de mecanizado CNC para la fabricación de moho de inyección, "https://doi.org/10.1007/S00170-023-11234-8). Este hallazgo subraya la importancia crítica de las técnicas de programación avanzada en la producción de moldes de moldeo de inyección moderna.
Programación CNC basada en UG -
El módulo de diseño de moho dentro de UG aborda específicamente los requisitos únicos de los moldes de moldeo por inyección. Incluye características especializadas para crear superficies de separación, diseño de sistemas de corredores y posicionamiento de mecanismos de expulsión. Estas herramientas racionalizan el proceso de diseño al tiempo que garantizan la fabricación, factores críticos en la producción exitosa de moldes de moldeo por inyección.
La funcionalidad CAM de UG proporciona soluciones completas para programar las operaciones CNC requeridas en la fabricación de moldes de moldeo por inyección. El software admite varias estrategias de mecanizado, desde operaciones simples de eje de 2.5 - hasta un complejo mecanizado simultáneo de cinco ejes. Sus algoritmos avanzados optimizan las rutas de herramientas para la eficiencia mientras mantienen la calidad de la superficie esencial para aplicaciones de moldes de moldeo por inyección.
Flujo de trabajo de programación CAM en UG
El flujo de trabajo de programación de CAM en UG para moldes de moldeo por inyección comienza con la importación o la creación del modelo 3D. Las herramientas de análisis de geometría del software ayudan a identificar características que requieren estrategias de mecanizado específicas. Para moldes de moldeo por inyección, esto incluye reconocer ángulos de borrador, socavos y detalles finos que afectan las decisiones de programación. El software sugiere automáticamente estrategias de mecanizado apropiadas basadas en las características de geometría.
Gestión de la biblioteca de herramientas
Crucial para la programación de moldes de moldeo de inyección eficiente. El software mantiene bases de datos integrales de herramientas de corte, incluidos parámetros geométricos, datos de corte e información del soporte de herramientas.
Esta gestión centralizada garantiza la consistencia en las operaciones de programación y ayuda a optimizar la selección de herramientas para los materiales y características de moldes de moldeo de inyección específicos.
Operaciones de desgaste
Utilice algoritmos avanzados para eliminar el material de manera eficiente de los moldes de moldeo de inyección en blanco. Las operaciones de fresado de cavidades del software reconocen automáticamente las áreas adjuntas y generan rutas de herramientas óptimas.
La profundidad variable de las estrategias de corte se adapta a la geometría cambiante, manteniendo tasas consistentes de eliminación de materiales.
Características UG avanzadas para la fabricación de moho
Las operaciones de acabado de UG proporcionan un control excepcional sobre la calidad de la superficie en la producción de moldes de moldeo por inyección. El software ofrece varias estrategias, incluidas la vieira constante, la escalera constante y el acabado del eje variable. Estas opciones permiten a los programadores alcanzar los requisitos precisos de acabado de superficie esenciales para moldes de moldeo de inyección de calidad alto -}. Las herramientas de análisis de superficie del software ayudan a verificar que las operaciones programadas logren valores de rugosidad de la superficie especificados.
El diseño y la programación del electrodo representan aspectos críticos de los moldes de moldeo por inyección de fabricación abordada por UG. El software incluye herramientas especializadas para crear electrodos EDM necesarios para características que no se pueden mecanizar de manera convencional. La extracción automatizada de electrodos de la geometría de la cavidad agiliza este proceso, mientras que la funcionalidad de CAM integrada permite la programación de operaciones de mecanizado de electrodos y cavidad dentro de un entorno único.
Las capacidades de simulación dentro de UG son esenciales para verificar los programas de moldes de moldeo por inyección antes del mecanizado real. El software proporciona simulación de máquina completa que incluye modelos cinemáticos completos de equipos CNC. Esto permite a los programadores detectar colisiones potenciales, verificar las rutas de herramientas y optimizar los tiempos de ciclo para la producción de moldes de moldeo por inyección. La simulación de eliminación de materiales ayuda a visualizar el proceso de mecanizado e identificar cualquier stock o gubia restante.
Integración y gestión de datos
Las capacidades de integración de UG mejoran la eficiencia del flujo de trabajo en la fabricación de moldes de moldeo por inyección. La asociatividad del software garantiza que los cambios de diseño actualicen automáticamente las operaciones de CAM correspondientes, reduciendo los errores de programación y el reelaboración. Esta característica es particularmente valiosa en el desarrollo de moldes de moldeo por inyección donde las iteraciones de diseño son comunes. El software mantiene árboles de historial completos, lo que permite a los programadores modificar las operaciones mientras preservan los procesos posteriores.
Post - El procesamiento en UG convierte las operaciones programadas en el código específico de la máquina - para la producción de moldes de moldeo por inyección. El software incluye una biblioteca completa de procesadores POST - para varios controladores CNC. Los procesadores personalizables Post - habilitan la optimización para capacidades de máquina específicas y requisitos del plano de la tienda. Esta flexibilidad asegura que los programas generados para moldes de inyección se puedan ejecutar de manera eficiente en el equipo disponible.
Plantilla - programación basada en UG acelera la programación de moldes de moldeo por inyección. Las plantillas estandarizadas capturan las mejores prácticas para características comunes de molde, como canales de enfriamiento, orificios de pasadores de eyectores y mecanismos deslizantes. Estas plantillas se pueden personalizar para que coincidan con los estándares de la compañía y se aplicaran automáticamente a geometrías similares. Este enfoque garantiza la consistencia al tiempo que reduce el tiempo de programación para la producción de moldes de moldeo por inyección.
Control de calidad y optimización
El control de calidad en el mecanizado CNC de moldes de moldeo por inyección requiere enfoques sistemáticos durante todo el proceso de producción. En - La inspección del proceso usando sistemas de sonda verifica las dimensiones críticas durante el mecanizado. Esta retroalimentación de tiempo - real permite correcciones inmediatas, evitando chatarra y reelaboración en valiosos componentes de moldes de moldeo de inyección.
Las máquinas de medición de coordenadas (CMM) proporcionan una verificación final de los moldes completos contra las especificaciones de diseño.
La medición del acabado superficial es crucial para la calidad de los moldes de moldeo por inyección. Los perfilómetros miden la rugosidad de la superficie para garantizar el cumplimiento de las especificaciones que afectan directamente la calidad de pieza moldeada. Para moldes de moldeo por inyección que producen piezas ópticas o de apariencia, los requisitos de acabado de superficie pueden ser extremadamente estrictos, lo que requiere técnicas de acabado especializadas. La relación entre el acabado superficial y las características de liberación de piezas hace que este parámetro sea crítico en el rendimiento del molde.
La optimización del proceso para la fabricación de moldes de moldeo por inyección implica una mejora continua de las estrategias de programación y mecanizado. La recopilación de datos de las operaciones de producción ayuda a identificar oportunidades para la reducción del tiempo del ciclo y la mejora de la calidad. El equipo CNC moderno proporciona datos operativos detallados que se pueden analizar para optimizar los parámetros de corte para moldes y geometrías de moldeo de inyección específicos. Este enfoque impulsado de datos - garantiza la fabricación competitiva de moldes de calidad -}.
Tendencias y tecnologías de desarrollo
El futuro del mecanizado CNC para moldes de moldeo por inyección continúa evolucionando con la tecnología de avance. La inteligencia artificial y el aprendizaje automático están comenzando a influir en las estrategias de programación, optimizando automáticamente las rutas de herramientas basadas en datos históricos. Estas tecnologías prometen mejorar aún más la eficiencia y la calidad en la producción de moldes de moldeo por inyección al tiempo que reducen la dependencia de la experiencia del programador.
Integración aditiva
Las máquinas híbridas que combinan capacidades aditivas y sustractivas permiten la creación de canales de enfriamiento conformes y características complejas en moldes de moldeo por inyección.
Gemelo digital
Las representaciones virtuales permiten la simulación de procesos de producción completos, optimizando el diseño de moldes de inyección y estrategias de fabricación.
Optimización de IA
Los algoritmos de inteligencia artificial optimizan las rutas de herramientas y los parámetros de corte para moldes de moldeo por inyección basados en datos de rendimiento histórico.
La integración de fabricación aditiva con mecanizado CNC tradicional ofrece nuevas posibilidades para la producción de moldes de moldeo por inyección. Las máquinas híbridas que combinan capacidades aditivas y sustractivas permiten la creación de canales de enfriamiento conformes y características internas complejas imposibles con los métodos convencionales. Esta tecnología es particularmente prometedora para moldes de moldeo por inyección que requieren un manejo térmico avanzado para tiempos de ciclo óptimos y calidad de pieza.
La tecnología gemela digital está transformando cómo se diseñan, fabrican y mantienen moldes de moldeo por inyección, fabricados y mantenidos. Las representaciones virtuales de moldes físicos permiten la simulación de procesos de producción completos, desde el mecanizado hasta las operaciones de moldeo por inyección. Este enfoque integral ayuda a optimizar el diseño de moho y las estrategias de fabricación al tiempo que predice los requisitos de mantenimiento para moldes de inyección a lo largo de su vida operativa.
La tecnología de mecanizado de CNC, las técnicas de programación sofisticadas y el software avanzado como UG tienen la fabricación de moldes de moldeo por inyección de inyección transformados fundamentalmente. La integración de estas tecnologías permite la producción de moldes cada vez más complejos y precisos esenciales para la fabricación moderna.
A medida que las demandas de la industria continúan evolucionando, la combinación de experiencia en mecanizado tradicional con tecnologías emergentes impulsará innovaciones adicionales en la producción de moldes de moldeo por inyección. Comprender estos procesos técnicos es crucial para los profesionales involucrados en el diseño y la fabricación de moho, lo que garantiza que puedan aprovechar las tecnologías disponibles para producir una alta calidad -, costo - moldes de moldeo de inyección efectivos que cumplan con los requisitos exigentes de las aplicaciones contemporáneas de moldeo por inyección de plásticos.
El avance continuo en la tecnología CNC, las metodologías de programación y las capacidades de software promete logros aún mayores en la fabricación de moldes de moldeo por inyección, lo que respalda la producción de productos moldeados por inyección cada vez más sofisticados en todas las industrias.
