El último trimestre nos hicimos cargo de unaMolde de conector médico de 32 cavidadesde un cliente que había estado peleando con un proveedor durante tres meses. La cotización original especificaba pulido con diamante A-2 en todas las superficies. Cuando la herramienta llegó a nuestras instalaciones de Shenzhen, realizamos tomas de prueba y descubrimos algo que el equipo de adquisiciones del cliente nunca sospechó: diecisiete de esas cavidades realmente requerían A-2 para la claridad óptica en la parte final, pero quince podrían haber funcionado de manera idéntica en el acabado comercial B-2. La especificación innecesaria había añadido aproximadamente un 40% al costo de pulido y seis semanas al cronograma.
Este patrón se repite constantemente en la admisión de nuestros proyectos. A lo largo de 25 años de trabajo de exportación a fabricantes de equipos originales europeos y norteamericanos, hemos visto a los compradores luchar con el mismo punto ciego: las especificaciones de acabado superficial provienen de ingeniería con poco contexto comercial, y los gerentes de adquisiciones firman sin el vocabulario técnico para rechazarlas. El resultado es una pérdida de dinero por exceso de-especificaciones o problemas de producción por falta de-especificaciones. Ninguno de los resultados hace que nadie quede bien en las revisiones trimestrales.
Lo que tus dibujos de ingeniería no te dicen

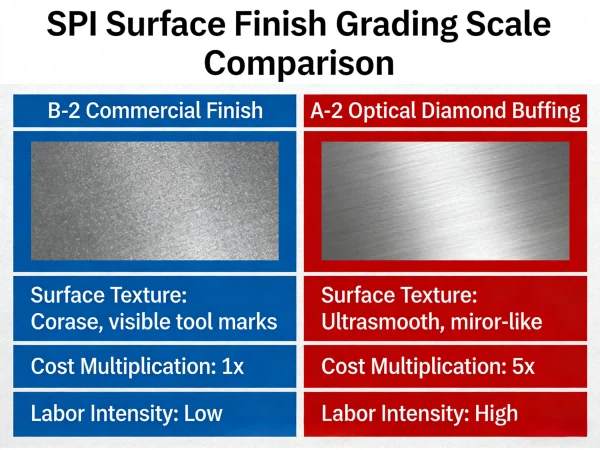

El sistema de clasificación SPI ofrece a todos un lenguaje común para los requisitos de acabado de superficies. La mayoría de los equipos de adquisiciones pueden recitar los conceptos básicos: los grados A-son pulidos como espejo, los grados B-son comerciales, los grados C-son mate, los grados D-son texturizados. Lo que el sistema de calificación no comunica es la multiplicación de costos oculta en cada salto en la escala.
Pasar de B-2 a A-2 no es un aumento de costos lineal. Desencadena tres factores compuestos que inflan los presupuestos de maneras que la cotización original tal vez no hubiera detallado. El grado de acero generalmente cambia del estándar 718H al endurecido S136, que cuesta sustancialmente más por bloque antes de que comience el mecanizado. La secuencia de pulido se extiende dramáticamente porque el pulido con diamante hasta grado A requiere completar cada paso intermedio, desde piedra gruesa hasta granos progresivamente más finos. Y la mano de obra se reduce a especialistas que cobran tarifas superiores por trabajos en salas limpias donde el control de la contaminación agrega gastos generales por cada hora.
Hemos rastreado estos multiplicadores de costos en cientos de proyectos. Un acabado óptico-1 cuesta habitualmente entre quince y veinticinco{3}}cinco veces el coste de las superficies texturizadas de grado D-. Incluso el salto de B-3 a B-1 puede duplicar la línea de pulido. B-2 funciona como el predeterminado en la industria porque elimina las marcas de herramientas, proporciona una liberación confiable de piezas y se adapta a la mayoría de las aplicaciones comerciales sin desencadenar este aumento de costos. Sin embargo, recibimos periódicamente solicitudes de presupuesto con especificaciones de grado A sobre nervaduras estructurales internas que ningún usuario final verá jamás.
La pregunta del acero que nadie hizo
El año pasado un alemánautomotorEl nivel-uno nos envió un paquete de herramientas con especificaciones de pulido idénticas en cavidades P20 e insertos de núcleo H13. Su proveedor actual había cotizado el trabajo sin señalar que estos dos aceros se comportan de manera fundamentalmente diferente bajo pulido. P20 a 28-32 HRC resulta más susceptible a los defectos de piel de naranja durante el acabado. Las variaciones de dureza dentro de un solo bloque P20 pueden crear inconsistencias que incluso los pulidores expertos tienen dificultades para superar. H13, por el contrario, produce lo que los fabricantes de herramientas veteranos describen constantemente como las mejores superficies pulidas en general entre los aceros para moldes comunes, aunque su capa refundida por electroerosión exige un esfuerzo de eliminación significativamente mayor.
Revisamos la especificación para tener en cuenta estos comportamientos de los materiales, ajustamos la cotización en consecuencia y entregamos la herramienta seis semanas antes del cronograma original. Más tarde, el gerente de adquisiciones nos dijo que había estado cuestionando esa especificación durante meses pero que carecía del vocabulario técnico para desafiar a su equipo de ingeniería. Aquí es exactamente donde un proveedor de moldes experimentado debería aportar valor. Si simplemente ejecutamos lo que dice el dibujo sin señalar implicaciones comerciales, en realidad no nos estamos asociando con nuestros clientes.
Para proyectos que realmente requieren superficies de grado óptico-, el acero inoxidable S136 sigue siendo el estándar de oro. Su microestructura constante y su resistencia a la corrosión permiten acabados de espejo que se mantienen durante toda la producción. NAK80 ofrece una alternativa que vale la pena considerar: pre-templado a 40 HRC con una capa refundida por electroerosión más suave y delgada que se elimina más fácilmente que el H13, y se mecaniza aproximadamente un veinte por ciento más rápido que el P20 y al mismo tiempo logra acabados A-1 con técnicas normales.
Cuando las especificaciones excesivas-realmente causan problemas
He aquí un detalle técnico que sorprende incluso a los compradores experimentados: las superficies muy pulidas pueden aumentar la fuerza de expulsión en lugar de reducirla. La adhesión del polímero al acero muy liso a veces supera la adhesión al acero ligeramente texturizado. Hemos visto proyectos en los que la especificación de grado A-creó problemas de adherencia que requirieron agregar un ligero chorro de perlas sobre el pulido de diamante para crear una superficie interrumpida. El cliente pagó por el acabado del espejo y luego volvió a pagar para deshacerlo parcialmente.
Las interacciones de los ángulos de inclinación agravan este efecto. La orientación de la industria exige agregar 1,5 grados de inclinación por cada 0,001 pulgadas de profundidad de textura. Un tiro insuficiente en superficies muy pulidas puede reducir la eficiencia de expulsión hasta en un sesenta por ciento, extender los tiempos de ciclo entre un quince y un treinta por ciento y aumentar las tasas de desechos hasta en un cuarenta por ciento. Estos costos posteriores nunca aparecen en la cotización de herramientas original, pero determinan si el proyecto realmente alcanza sus objetivos económicos de producción.
La textura también afecta la ventilación. Las superficies pulidas hasta A-3 o mejor pueden crear conductos de ventilación auto-limpiantes donde los residuos no pueden adherirse, lo que parece beneficioso. Pero los acabados texturizados proporcionan microcanales para los gases atrapados que reducen las marcas de quemaduras y los huecos durante la inyección. La especificación correcta depende de la geometría de la pieza, las características del flujo de material y el volumen de producción. Un competenteproveedor de servicios de pulido de moldesdeberías trabajar en estas-compensaciones con tu equipo de ingeniería, no simplemente ejecutar lo que llegue en el paquete de dibujo.
El cálculo de la vida útil que lo cambia todo
La calidad de la superficie del molde va mucho más allá de las consideraciones cosméticas de las piezas individuales. Los protocolos adecuados de mantenimiento y pulido de moldes pueden duplicar o triplicar la vida útil de la herramienta, cambiando fundamentalmente la economía del proyecto durante un ciclo de producción. Una herramienta de producción en P20 normalmente logra entre 50.000 y 150.000 disparos en condiciones normales. Con un mantenimiento adecuado de la superficie, esa misma herramienta puede alcanzar los 300.000 disparos. Las herramientas H13 con capacidad para entre 250.000 y 500.000 ciclos superan habitualmente el millón de disparos cuando se gestiona activamente el estado de la superficie.
Para una herramienta de 50.000 dólares que produce componentes a 0,50 dólares cada uno, extender la vida útil de 300.000 a 600.000 disparos ahorra aproximadamente 25.000 dólares sólo en amortización de herramientas. Los múltiplos de los costos de reparación de emergencia también importan aquí. El mantenimiento inadecuado de la superficie contribuye a casi la mitad de las fallas prematuras de las herramientas según los datos de mantenimiento de la industria. Las reparaciones de emergencia normalmente cuestan de tres a cinco veces más de lo que habría requerido el mantenimiento preventivo, y el tiempo de inactividad de la producción no planificado durante una falla de la herramienta cuesta entre $1,000 y $10,000 por hora, dependiendo del tamaño de las instalaciones.
Precisamente por eso incluimos documentación sobre el estado de la superficie en nuestros paquetes de entrega de moldes y brindamos orientación detallada sobre el repulido en función de los grados de acero específicos y los volúmenes de producción involucrados. La mayoría de nuestros clientes de exportación utilizan moldes que hemos construido durante cinco a ocho años antes de realizar una renovación importante. Ese tipo de longevidad de las herramientas no ocurre por accidente.
La conversación que vale la pena tener
Hace vein-cinco años, cuando ABIS comenzó a desarrollar herramientas para los mercados de exportación, la conversación con los equipos de adquisiciones generalmente se centraba en el precio por cavidad y las semanas de entrega. El acabado de la superficie era un elemento que nadie cuestionaba. Hoy en día, los compradores con los que trabajamos en el sector automotriz,dispositivo medicoy la electrónica de consumo enfrentan la misma presión: justificar cada dólar gastado en herramientas con una economía de producción clara. Eso significa que las decisiones sobre especificaciones de superficie merecen el mismo escrutinio que el recuento de cavidades, los grados de acero yselecciones de canal caliente.
Cuando nos envía una solicitud de presupuesto con especificaciones de calificación A-, le haremos preguntas. ¿Qué superficies realmente requieren claridad óptica para el producto final? ¿Qué especificaciones surgieron de ingeniería sin aportación comercial? ¿Dónde podemos optimizar la especificación para reducir costos sin afectar el rendimiento de la pieza? Estas conversaciones en ocasiones significan que nuestras cotizaciones resultan más altas que las de los competidores que simplemente ejecutan el dibujo tal como lo recibieron. Más a menudo, significan que entregamos herramientas que alcanzan tanto el presupuesto como los objetivos de producción, que es, en última instancia, lo que mantiene los proyectos en movimiento y los gerentes de adquisiciones lucen bien frente a sus líderes.
