¿Qué son las aleaciones de tungsteno?
Las aleaciones de tungsteno son materiales compuestos que combinan tungsteno (normalmente 90-97%) con metales como níquel, hierro o cobre. Estas combinaciones preservan las propiedades excepcionales del tungsteno: -alta densidad, punto de fusión extremo y resistencia superior, al tiempo que superan la fragilidad del tungsteno puro, lo que las hace prácticas para aplicaciones industriales exigentes.
Por qué el tungsteno necesita aleación
El tungsteno puro presenta una paradoja. Con el punto de fusión más alto de cualquier metal a 3422 grados y una densidad de 19,3 g/cm³, el tungsteno debería ser el material ideal para condiciones extremas. Sin embargo, su fragilidad hace que sea casi imposible mecanizarlo o darle formas complejas. La fundición tradicional fracasa porque ningún recipiente puede contener tungsteno fundido.
La solución surgió mediante pulvimetalurgia. Al mezclar polvo de tungsteno con metales cuidadosamente seleccionados y sinterizarlos por debajo del punto de fusión, los fabricantes crean materiales que mantienen las principales ventajas del tungsteno y al mismo tiempo ganan en trabajabilidad. Los metales añadidos se difunden en el tungsteno durante la sinterización, formando una microestructura de dos-fases donde las partículas esféricas de tungsteno se asientan en una matriz metálica dúctil.
Este enfoque liberó el potencial del tungsteno. Las industrias que antes no podían utilizar tungsteno debido a limitaciones de fabricación de repente tuvieron acceso a materiales que combinan una densidad extrema con una maquinabilidad práctica.
Tipos de aleación de tungsteno con núcleo
Aleaciones pesadas de tungsteno (W-Ni-Fe y W-Ni-Cu)
Estas representan las aleaciones de tungsteno de mayor éxito comercial y normalmente contienen entre un 90% y un 97% de tungsteno. El 3-10% restante está formado por metales aglutinantes que determinan las características específicas de la aleación.
W-Ni-Fe (tungsteno-níquel-hierro)Domina las aplicaciones aeroespaciales y de defensa. La aleación alcanza densidades de entre 16,5-18,5 g/cm³ con resistencias a la tracción superiores a 700 MPa. El contenido de hierro proporciona propiedades magnéticas valiosas en aplicaciones electrónicas específicas, mientras que el níquel mejora la ductilidad y la resistencia a la corrosión. El proceso de sinterización de W-Ni-Fe normalmente ocurre entre 1.440 y 1.580 grados en una atmósfera de hidrógeno, lo que produce piezas de densidad casi completa con excelentes propiedades mecánicas.
W-Ni-Cu (tungsteno-níquel-cobre)ofrece propiedades no-magnéticas fundamentales para equipos de imágenes médicas y componentes electrónicos sensibles. La sustitución del hierro por cobre reduce la permeabilidad magnética a niveles cercanos a-cero y al mismo tiempo mantiene una densidad comparable (16,5-18,0 g/cm³). La compensación- implica una resistencia a la tracción ligeramente menor-típicamente 600-650 MPa en comparación con 700+ MPa para W-Ni-Fe, pero la característica no magnética lo hace aceptable para aplicaciones como blindaje de resonancia magnética y electrónica de precisión donde no se pueden tolerar interferencias magnéticas.

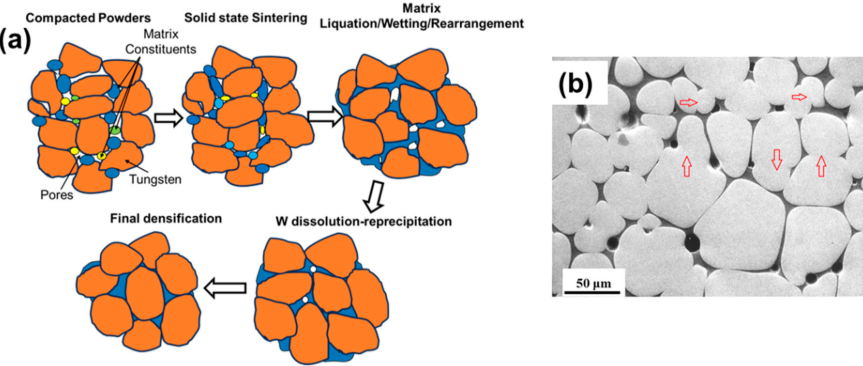

Ambas variantes se someten a una sinterización en fase líquida-donde el níquel crea una fase fundida que facilita la reordenación y la densificación de las partículas de tungsteno. Este proceso produce la característica microestructura esferoidizada con partículas de tungsteno de 30 a 60 μm de diámetro rodeadas por la matriz de unión.
Carburo de tungsteno
Aunque técnicamente es un compuesto más que una aleación tradicional, el carburo de tungsteno (WC) merece discusión debido a su importancia industrial. Creado al hacer reaccionar polvo de tungsteno con carbono a temperaturas elevadas, el carburo de tungsteno alcanza una dureza cercana al grado 9 del diamante- en la escala de Mohs.
El material contiene 70-97% de tungsteno y el carbono llena los espacios intersticiales en la red de tungsteno. Los aglutinantes de cobalto o níquel (normalmente entre un 6 y un 15 %) mantienen unidos los granos de carburo de tungsteno en herramientas de corte y aplicaciones resistentes al desgaste.
El consumo de carburo de tungsteno domina el mercado de tungsteno y representa aproximadamente el 60% del uso mundial de tungsteno. El mercado mundial de carburo de tungsteno alcanzó los 17.700 millones de dólares en 2023 y proyecta un crecimiento hasta los 31.300 millones de dólares para 2030, impulsado por la demanda de la minería, la construcción y la metalurgia.
Aleaciones de tungsteno-cobre
El tungsteno-cobre (W-Cu) combina la baja expansión térmica del tungsteno con la excepcional conductividad térmica y eléctrica del cobre. Estas aleaciones suelen contener entre un 10 y un 40 % de cobre, siendo W-10Cu y W-20Cu las más comunes para aplicaciones de gestión térmica.
El desafío en la producción de W-Cu radica en la insolubilidad mutua de los metales:-el tungsteno y el cobre no forman una solución sólida. Los fabricantes superan esto mediante métodos de infiltración en los que un esqueleto poroso de tungsteno recibe cobre fundido, o mediante el uso de polvos compuestos ultrafinos que logran una mejor homogeneidad durante la sinterización.Moldeo por inyección de metalesha surgido como una técnica eficaz para componentes de W-Cu, particularmente cuando se utiliza polvo de tungsteno submicrónico (0,7 μm) mezclado con polvo fino de cobre, produciendo piezas con microestructura uniforme y porosidad mínima.
Las aplicaciones incluyen contactos eléctricos, disipadores de calor para electrónica de potencia y materiales de electrodos donde los componentes deben soportar altas cargas eléctricas y ciclos térmicos.
Aleaciones de tungsteno-renio
Agregar renio al tungsteno (normalmente 3-25%) mejora significativamente la ductilidad y aumenta la temperatura de recristalización. Las aleaciones W-Re mantienen su resistencia a temperaturas superiores a 2500 grados, lo que las hace adecuadas para termopares que miden temperaturas extremas, boquillas de cohetes y componentes de hornos de alta temperatura.
La escasez y el alto costo del renio ($1000-3000 por kilogramo en comparación con los $30-50 del tungsteno) limitan su reutilización-en aplicaciones donde no existe otra alternativa. Reactores de fusión nuclear que exploran el W-5Re para componentes orientados hacia el plasma, ya que las adiciones de renio reducen la temperatura de transición dúctil-frágil, lo que reduce el riesgo de fractura durante el ciclo térmico.
Fabricación de aleaciones de tungsteno
Fundamentos de la metalurgia de polvos
El punto de fusión de 3.422 grados del tungsteno hace imposible la fundición convencional. En cambio, todas las aleaciones de tungsteno dependen de la metalurgia de polvos, comenzando con la producción de polvo de tungsteno mediante la reducción con hidrógeno del óxido de tungsteno (WO₃) o el hexafluoruro de tungsteno (WF₆).
Las características del polvo-distribución del tamaño de las partículas, morfología y contenido de oxígeno-afectan de manera crítica las propiedades finales. Los polvos más finos (1-5 μm) permiten temperaturas de sinterización más bajas y densidades finales más altas, pero enfrentan desafíos de fluidez. Los fabricantes suelen mezclar tamaños de polvo para equilibrar la sinterabilidad y la procesabilidad.
Moldeo por inyección de metal para geometrías complejas
El moldeo por inyección de metal (MIM) ha revolucionado la producción de componentes de aleaciones de tungsteno para formas complejas. El proceso combina los principios de la pulvimetalurgia con la flexibilidad del moldeo por inyección, lo que permite la fabricación en forma neta-de piezas complejas de tungsteno cuya mecanización sería prohibitivamente costosa.
MIM comienza mezclando polvo de aleación de tungsteno con aglutinantes orgánicos (normalmente polímeros a base de cera-) para crear materia prima con una fluidez adecuada para el moldeo por inyección. Esta materia prima fluye hacia los moldes a alta presión (600-1800 bar) y temperaturas (100-195 grados), formando "piezas verdes" con la geometría deseada.
La desaglomeración elimina el aglutinante orgánico mediante extracción con solventes o descomposición térmica, dejando una "parte marrón" frágil con aproximadamente un 40% de porosidad. La sinterización final densifica la pieza y normalmente alcanza el 95-99 % de la densidad teórica. Para las aleaciones pesadas de tungsteno, la sinterización en fase líquida-a 1.440-1.580 grados produce la microestructura característica de dos fases.
Las ventajas de MIM para las aleaciones de tungsteno incluyen tasas de utilización de material cercanas al 100 % (frente al 80 % de desperdicio en el mecanizado tradicional), libertad de diseño para características como socavados y canales internos, y rentabilidad-para volúmenes de producción que superan las 1000 unidades. Los componentes de protección contra la radiación médica, los contrapesos aeroespaciales y las aplicaciones de defensa aprovechan cada vez más las aleaciones de tungsteno MIM.
Desarrollos de fabricación aditiva
La fusión por láser en lecho de polvo (L-PBF) y otras técnicas de fabricación aditiva representan la frontera en la producción de aleaciones de tungsteno. Estos métodos permiten geometrías que antes eran imposibles y ofrecen capacidades de creación rápida de prototipos.
Sin embargo, el alto punto de fusión del tungsteno, la baja absorción del láser y el estrés térmico durante la solidificación crean desafíos importantes. El agrietamiento sigue siendo el problema principal.-el enfriamiento rápido induce gradientes térmicos que exceden la tenacidad a la fractura del tungsteno. Una investigación publicada en 2024 demuestra que agregar nanopartículas de carburo de titanio (2,5 % en peso) al polvo de tungsteno permite una impresión sin grietas-con una densidad del 97,8 %, aunque la implementación comercial sigue siendo limitada.
Propiedades clave y características de rendimiento
Ventajas de densidad
Las densidades de aleación de tungsteno que oscilan entre 15,8 y 19,0 g/cm³ proporcionan una masa inigualable en volúmenes compactos. Esto permite aplicaciones que requieren:
Contrapesos y equilibrado: Las superficies de control de aviones, los sistemas de rotor de helicópteros y los componentes de coches de carreras utilizan contrapesos de aleación de tungsteno que logran una masa equivalente en un volumen entre un 30 y un 50 % menor en comparación con las alternativas de acero.
Blindaje radiológico: El alto número atómico (74) y la densidad del tungsteno lo hacen superior al plomo para el blindaje contra rayos gamma-y X-. Los escáneres de TC médicos, los equipos de radiografía industrial y las instalaciones nucleares especifican cada vez más aleaciones de tungsteno a pesar de los mayores costos de los materiales, ya que el espesor reducido del blindaje permite diseños de equipos más compactos.
Resistencia mecánica
Las resistencias a la tracción a temperatura ambiente de las aleaciones W-Ni-Fe alcanzan los 700-1000 MPa, con límites elásticos de 600-850 MPa. Más importante aún, las aleaciones de tungsteno conservan su resistencia a temperaturas elevadas donde otros metales fallan. A 1000 grados, W-Ni-Fe mantiene aproximadamente el 60% de la resistencia a temperatura ambiente, lo que permite componentes de turbinas y piezas aeroespaciales de sección caliente.
La temperatura de sinterización influye críticamente en las propiedades mecánicas. La investigación sobre aleaciones de W-Ni-Fe con 90 % de tungsteno muestra que la sinterización óptima a 1440 grados produce una resistencia a la tracción máxima de 1920 MPa con un límite elástico de 1087 MPa. Tanto la sinterización insuficiente como la excesiva-reducen el rendimiento.-una temperatura insuficiente deja una densificación incompleta, mientras que una temperatura excesiva provoca un engrosamiento del grano que debilita los límites de las partículas.
Propiedades térmicas
Las aleaciones de tungsteno combinan bajos coeficientes de expansión térmica (4,3-6,5 × 10⁻⁶/K) con una buena conductividad térmica (80-120 W/m·K). Este emparejamiento evita la distorsión térmica en componentes de precisión sujetos a variaciones de temperatura.
Las aleaciones W-Cu optimizan esta característica, equilibrando la estabilidad térmica del tungsteno con la conductividad de 400 W/m·K del cobre. Los fabricantes de productos electrónicos de potencia utilizan sustratos de W-Cu en aplicaciones donde los semiconductores generan un intenso calentamiento localizado-el cobre distribuye el calor de manera eficiente mientras que el tungsteno iguala el coeficiente de expansión del semiconductor, evitando fallas inducidas por estrés-.
Aplicaciones industriales
Aeroespacial y Defensa
La industria aeroespacial consume aproximadamente entre el 25 y el 30% de la producción mundial de aleaciones de tungsteno. Las aplicaciones abarcan desde aviones comerciales hasta sistemas militares.
Contrapesos: Los aviones modernos contienen entre 50 y 150 kg de aleaciones de tungsteno en los contrapesos de la superficie de control, los componentes del tren de aterrizaje y los amortiguadores de vibraciones. El Boeing 787, por ejemplo, utiliza contrapesos de aleación de tungsteno, logrando un ahorro de espacio y peso del 40% en comparación con diseños de acero anteriores.
Penetradores de energía cinética: La munición perforante-de blindaje militar aprovecha la densidad y la fuerza del tungsteno. A velocidades de impacto superiores a 1.500 m/s, los penetradores de aleación de tungsteno mantienen la integridad estructural mientras concentran la energía cinética en un área pequeña, derrotando al acero blindado de hasta 150 mm de espesor. El comportamiento de autoafilamiento del tungsteno durante la penetración proporciona ventajas sobre las alternativas de uranio empobrecido, aunque continúan los debates sobre el rendimiento comparativo.
Aplicaciones médicas
La radioterapia y las imágenes médicas impulsan la demanda de aleaciones de tungsteno en el sector sanitario. Los colimadores multi-hojas en aceleradores lineales utilizan hojas de aleación de tungsteno (normalmente W-Ni-Fe) para dar forma precisa a los haces de radiación para el tratamiento del cáncer. Cada colimador contiene entre 5 y 10 kg de aleación de tungsteno, y la base instalada mundial supera las 15.000 unidades.
Los colimadores de escáner CT emplean W-Ni-Cu para obtener propiedades no-magnéticas compatibles con equipos de resonancia magnética cercanos en suites de imágenes multi-modales. El segmento de mercado de aleaciones de tungsteno para uso médico creció un 8,3 % anual entre 2020 y 2024, alcanzando aproximadamente 280 millones de dólares en 2024.
Electrónica y Semiconductores
La fabricación de semiconductores se basa en aleaciones de tungsteno para objetivos de pulverización catódica, crisoles y accesorios de alta-temperatura. La transición a la litografía ultravioleta extrema (EUV) aumentó la demanda de aleaciones de tungsteno en películas de fotomáscara y componentes de retícula debido a la transparencia del tungsteno a las longitudes de onda EUV combinada con la estabilidad estructural.
Los disipadores de calor para electrónica de alta-potencia especifican cada vez más aleaciones de W-Cu. Un módulo de potencia típico en inversores de vehículos eléctricos utiliza placas base de W-Cu (10-20 % de contenido de Cu) para administrar densidades de potencia de 200-500 W/cm² mientras mantiene la planitud dentro de 50 μm en temperaturas de funcionamiento de -40 grados a 175 grados.
Petróleo y gas
Las herramientas de perforación de fondo de pozo emplean aleaciones pesadas de tungsteno en equipos de amortiguación de vibraciones y componentes de perforación direccional. La densidad permite que las sartas de perforación más largas mantengan la presión del fondo-del pozo, mientras que el material soporta presiones de 10000+ psi y temperaturas superiores a los 150 grados que se encuentran en los pozos profundos.
Las adiciones de "metales pesados" de aleación de tungsteno al lodo de perforación aumentan la densidad del fluido para el control de la presión en formaciones de alta-presión, lo que proporciona una alternativa a la barita que ofrece una mejor fluidez y un menor impacto ambiental.
Análisis comparativo de materiales
Frente a materiales alternativos de alta-densidad, las aleaciones de tungsteno presentan claras ventajas y limitaciones:
Frente al plomo y las aleaciones de plomo: El tungsteno proporciona una densidad 1,7 veces mayor con una resistencia superior y elimina los problemas de toxicidad. La desventaja de costos (aleaciones de tungsteno $40-80/kg versus plomo $2-3/kg) restringe el tungsteno a aplicaciones que justifican la prima: aeroespacial, dispositivos médicos y electrónica donde los requisitos o regulaciones de rendimiento excluyen el plomo.
Contra el uranio empobrecido: Densidad comparable (18,9-19,1 g/cm³ para ambos materiales), pero el tungsteno evita problemas de radiactividad y requisitos de manipulación especiales. Las aplicaciones militares continúan debatiendo su rendimiento relativo: el uranio empobrecido ofrece una penetración de armadura ligeramente superior, pero el tungsteno ofrece ventajas medioambientales y políticas.
Frente a aceros de alta-densidad: Las aleaciones de tungsteno logran una ventaja de densidad 2,3 veces mayor que el acero (7,85 g/cm³), lo que permite contrapesos de masa equivalentes en un 40-45 % del volumen. Cuando las limitaciones de espacio dominan el diseño, el tungsteno justifica costos entre 10 y 15 veces más altos que los del acero.
Dinámica y perspectivas del mercado
La valoración del mercado mundial de tungsteno alcanzó los 4.700 millones de dólares en 2024, y se proyecta un crecimiento de 11.600 millones de dólares para 2031 con una tasa de crecimiento anual compuesta del 7,8%. La concentración de la oferta en China (aproximadamente el 80% de la producción mundial) crea vulnerabilidad a las restricciones comerciales y la volatilidad de los precios.
El segmento de carburo de tungsteno domina el consumo, pero el crecimiento de las aleaciones pesadas de tungsteno se acelera a un 8-9% anual, impulsado por la electrificación aeroespacial (que requiere componentes de alta-densidad en sistemas de propulsión eléctrica con espacio limitado), la expansión de equipos médicos y programas de modernización de defensa.
Las consideraciones de sostenibilidad influyen cada vez más en la selección de la aleación de tungsteno. Las iniciativas de reciclaje de materiales recuperan el tungsteno de herramientas de desecho y municiones gastadas, con tasas de reciclaje que alcanzan el 30-35 % en los mercados desarrollados. Las capacidades de forma casi neta del moldeo por inyección de metal reducen el desperdicio de material del 70 al 80 % en el mecanizado tradicional a menos del 5 %, lo que mejora el perfil medioambiental de las aleaciones de tungsteno.
Las direcciones de investigación se centran en:
Optimización de la fabricación aditiva: Desarrollar procesos de impresión-libres de grietas que permitan geometrías complejas imposibles con la metalurgia de polvos actual o los enfoques MIM.
Matrices de aleaciones de alta-entropía: Reemplazar las matrices tradicionales de Ni-Fe o Ni-Cu por aleaciones de elementos múltiples-principales-que pueden mejorar la estabilidad a altas-temperaturas y la resistencia a la corrosión.
Refuerzo a nanoescala: Incorporar dispersiones de óxido (Y₂O₃, La₂O₃) o partículas de carburo para fortalecer los límites de los granos y mejorar la resistencia a la fluencia para temperaturas superiores a 1200 grados.
La intersección de la innovación en la fabricación y la demanda de las aplicaciones posiciona a las aleaciones de tungsteno para una utilización ampliada en todos los sectores tecnológicos, particularmente cuando las condiciones extremas requieren materiales que equilibren múltiples propiedades críticas que ninguna alternativa puede igualar.
Preguntas frecuentes
¿Qué diferencia a las aleaciones de tungsteno del tungsteno puro?
Las aleaciones de tungsteno combinan tungsteno con metales como níquel, hierro o cobre para superar la fragilidad del tungsteno puro y al mismo tiempo mantener su alta densidad y resistencia. El tungsteno puro es difícil de mecanizar y formar, mientras que las aleaciones de tungsteno con un contenido de tungsteno del 90 al 97 % pueden mecanizarse con precisión utilizando técnicas convencionales. Los metales agregados crean una matriz dúctil alrededor de las partículas de tungsteno, lo que permite formas complejas imposibles con el tungsteno puro.
¿Por qué las aleaciones de tungsteno son más caras que otros materiales densos?
Los costos de extracción y procesamiento del tungsteno elevan los precios a 30-50 dólares por kilogramo de polvo de tungsteno, en comparación con los 2 o 3 dólares del plomo. El proceso de pulvimetalurgia añade costos adicionales a través de la sinterización, que requiere hornos especializados que funcionen a 1.400-1.600 grados en atmósferas controladas. Sin embargo, el rendimiento superior de las aleaciones de tungsteno, su no toxicidad en comparación con el plomo y la eliminación de los requisitos de manipulación radiactiva en comparación con el uranio empobrecido justifican la prima en aplicaciones que requieren una densidad máxima sin concesiones.
¿Se pueden soldar o mecanizar aleaciones de tungsteno después de la sinterización?
El mecanizado de aleaciones de tungsteno es factible utilizando herramientas de carburo o de diamante policristalino, aunque las tasas de desgaste de las herramientas superan las del acero entre 3 y 5 veces. El rectificado, la electroerosión (mecanizado por descarga eléctrica) y el corte por láser funcionan de forma eficaz. La soldadura tradicional falla debido al alto punto de fusión del tungsteno y su tendencia al agrietamiento en caliente. Técnicas especializadas como la soldadura por haz de electrones o la soldadura con gas inerte de tungsteno (TIG) con electrodos de tungsteno puro permiten la unión en aplicaciones limitadas, aunque la fijación mecánica o la soldadura fuerte a menudo resultan más prácticas.
¿Cuál es el plazo de entrega típico para los componentes personalizados de aleación de tungsteno?
Los plazos de producción varían según el método de fabricación y la complejidad. El moldeo por inyección de metal normalmente requiere 8-12 semanas, incluido el diseño de herramientas para componentes nuevos, y se reduce a 4-6 semanas para pedidos repetidos. La pulvimetalurgia tradicional con mecanizado se extiende de 10 a 14 semanas para cantidades de prototipos. La fabricación aditiva reduce los plazos de los prototipos a 2 o 3 semanas, pero sigue siendo limitada en el tamaño de las piezas y el logro de densidad, restringiéndola a aplicaciones de prueba de concepto en lugar de componentes de producción para la mayoría de las industrias.
