¿Qué es la resistencia a la fatiga?
La resistencia a la fatiga es la capacidad de un material para resistir ciclos de tensión repetidos sin romperse ni agrietarse. Alrededor del 90 % de las fallas de piezas de máquinas se deben al desarrollo de grietas por fatiga, lo que hace que esta propiedad sea esencial para cualquier componente que experimente cargas cíclicas-desde las alas de los aviones hasta los componentes del motor.
El término se aplica en múltiples campos. En ingeniería de materiales, determina cuánto tiempo sobreviven las piezas metálicas bajo cargas alternas. En procesos de fabricación comomoldeo por inyección de metales, la resistencia a la fatiga influye directamente en la longevidad y confiabilidad de las piezas en aplicaciones exigentes.
Comprender la fatiga material
La fatiga del material ocurre cuando la carga repetida crea daños microscópicos que se acumulan con el tiempo. A diferencia de la falla estática que ocurre con la capacidad de carga máxima, la falla por fatiga se desarrolla a niveles de tensión muy por debajo de la resistencia máxima a la tracción del material.
Cada ciclo de carga-ya sea de tracción, compresión o flexión-genera pequeñas áreas de tensión localizada. Estas tensiones se concentran en defectos internos, imperfecciones superficiales o discontinuidades geométricas. Durante miles o millones de ciclos, este daño acumulado inicia grietas que se propagan a través del material hasta que ocurre una falla repentina.
El proceso se desarrolla en tres etapas: iniciación de la grieta en los puntos de concentración de tensiones, propagación lenta de la grieta a través de la estructura del material y fractura final rápida una vez que la sección transversal restante-ya no puede soportar la carga aplicada.
Factores clave que afectan la resistencia a la fatiga
Amplitud de tensión y tensión media
La magnitud de la variación de la tensión importa más que los valores absolutos de la tensión. Los materiales pueden soportar ciclos indefinidos cuando la tensión permanece por debajo del límite de fatiga, sobreviviendo normalmente más de 10 millones de ciclos y potencialmente alcanzando los 500 millones. Las amplitudes de tensión más altas reducen drásticamente la vida a fatiga.
El estrés medio-el estrés promedio durante un ciclo-también afecta el rendimiento. Las tensiones medias de tracción reducen la vida a fatiga, mientras que las tensiones medias de compresión pueden prolongarla. Esta relación, descrita por la relación de Goodman-Soderberg, ayuda a los ingenieros a predecir fallas bajo condiciones de carga complejas.
Propiedades del material y microestructura.
Los aumentos de resistencia mediante elementos de aleación, trabajo en frío o tratamiento térmico pueden aumentar el número de ciclos antes de la formación de grietas. Sin embargo, hay que lograr un equilibrio. Una resistencia extremadamente alta a veces reduce la tenacidad a la fractura, haciendo que los materiales sean más quebradizos.
Las características microestructurales desempeñan papeles críticos. El tamaño del grano afecta la resistencia a la propagación de grietas-los granos más finos generalmente mejoran el rendimiento ante la fatiga. Las inclusiones, que son partículas no metálicas provenientes de procesos de fusión y vertido, actúan como concentradores de tensiones y sitios de iniciación de grietas. Los materiales de primera calidad utilizan un procesamiento especial para minimizar estos defectos.
Condición de la superficie
La rugosidad de la superficie crea concentraciones de tensión que reducen los ciclos hasta el inicio de grietas en comparación con las superficies lisas.-cuanto más rugosa es la superficie, peor es la resistencia a la fatiga. Los métodos de fabricación dejan diferentes características superficiales. Las superficies mecanizadas se diferencian de las superficies fundidas o moldeadas en cuanto a rugosidad y patrones de tensión residual.
Los tratamientos superficiales pueden mejorar drásticamente la vida útil. El granallado, la nitruración y la carburación crean tensiones residuales de compresión que previenen la iniciación de grietas. Estos procesos aumentan los límites de fatiga sin cambiar el material base.
Factores ambientales
La temperatura influye enormemente en el comportamiento de fatiga. Las altas temperaturas provocan que las propiedades del material se deterioren, y la temperatura máxima del componente tiene un mayor impacto en la vida útil de la fatiga térmica que el rango de temperatura. Las temperaturas frías pueden hacer que los materiales se vuelvan quebradizos, cambiando los modos de falla.
Los entornos corrosivos aceleran el daño por fatiga a través del agrietamiento por corrosión bajo tensión. La combinación de estrés mecánico y ataque químico produce fallas en niveles de estrés más bajos y plazos de tiempo más cortos que los que causaría cualquiera de los factores por sí solo.
Medición de la resistencia a la fatiga

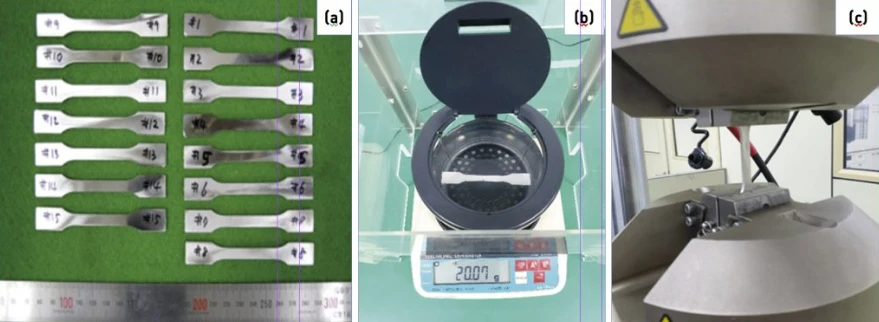

Los ingenieros utilizan métodos de prueba estandarizados para cuantificar la resistencia a la fatiga y generar datos de diseño confiables.
Prueba de curva S-N
La curva de vida de fatiga S-N traza la tensión de fatiga máxima frente al número de ciclos de carga hasta la falla, con la tensión como una escala lineal y los ciclos como una escala logarítmica. Las muestras de prueba se someten a cargas cíclicas a diferentes niveles de tensión para medir los puntos de falla.
Para cada nivel de tensión, se prueban varias muestras para tener en cuenta la variación natural. La curva resultante muestra cómo la reducción de la tensión prolonga la vida útil de los componentes. Algunos materiales, particularmente los aceros, exhiben un límite de fatiga distinto-un nivel de tensión por debajo del cual el material teóricamente sobrevive a ciclos infinitos.
Las aleaciones de aluminio se comportan de manera diferente y no muestran un límite de fatiga claro, ya que sus curvas S-N continúan disminuyendo con ciclos crecientes. Esto significa que los componentes de aluminio eventualmente fallan independientemente del nivel de tensión, solo que en recuentos de ciclos más altos para tensiones más bajas.
Prueba de tasa de crecimiento de grietas
Las pruebas de crecimiento de grietas por fatiga monitorean la rapidez con la que se propagan las grietas bajo cargas cíclicas, midiendo generalmente millones de ciclos de carga. Las muestras de tensión compactas con muescas iniciales permiten una medición precisa del avance de la grieta por ciclo.
La relación entre la tasa de crecimiento de grietas (da/dN) y el rango del factor de intensidad de tensión (ΔK) sigue patrones predecibles descritos por la Ley de París. Estos datos ayudan a los ingenieros a predecir la vida útil restante de los componentes después de detectar grietas durante las inspecciones.
Las pruebas se realizan en máquinas servo{0}}hidráulicas capaces de controlar la carga con precisión. Las frecuencias de carga se mantienen bajas, normalmente entre 1 y 20 Hz, para evitar que el calentamiento de la muestra pueda afectar los resultados. Las cámaras ambientales controlan la temperatura, la humedad y las condiciones atmosféricas durante las pruebas.
Cepa-Prueba de vida
La fatiga de ciclos bajos- implica menos de 10 000 ciclos, pero tensiones más altas causan deformación plástica. Las pruebas controladas por deformación-miden este comportamiento, ya que los cálculos de tensión elástica dejan de ser válidos bajo deformación plástica.
Las curvas de vida de deformación- trazan la amplitud de la deformación frente a los ciclos hasta el fallo. Este enfoque se adapta a aplicaciones como recipientes a presión o componentes de turbinas que experimentan una deformación plástica significativa durante el servicio.
Material-Rendimiento a la fatiga específica
Los diferentes materiales de ingeniería muestran distintas características de fatiga que influyen en la selección de la aplicación.
Acero
Los aceros muestran excelentes propiedades de fatiga con límites de resistencia claros. Los valores típicos de resistencia a la fatiga del acero permiten el diseño en torno a conceptos de vida infinita cuando se opera por debajo del límite de fatiga. Las variantes de acero al carbono, acero aleado y acero inoxidable ofrecen diferentes compensaciones en cuanto a resistencia-corrosión-costo.
El tratamiento térmico afecta significativamente el comportamiento a la fatiga del acero. El temple y revenido aumentan la resistencia y la resistencia a la fatiga. El endurecimiento de la superficie mediante carburación o nitruración crea tensiones de compresión favorables en superficies propensas a agrietarse-.
Aleaciones de aluminio
La excelente relación resistencia-a-peso del aluminio lo hace predominante en aplicaciones aeroespaciales y automotrices. La aleación de aluminio 2024 demuestra una resistencia a la fatiga de 138-207 MPa a 100 millones de ciclos, lo que la hace adecuada para estructuras de aeronaves que requieren un alto rendimiento ante la fatiga.
La falta de un límite de fatiga real significa que los componentes de aluminio necesitan una gestión cuidadosa del ciclo de vida-. Los ingenieros especifican intervalos de inspección y cronogramas de retiro basados en el crecimiento previsto de grietas. La resistencia a la fatiga varía significativamente entre las aleaciones de aluminio según la composición, el tratamiento térmico y el procesamiento, con valores típicos que oscilan entre 85 y 135 MPa durante 10 millones de ciclos.
Aleaciones de titanio
El titanio y sus aleaciones destacan en aplicaciones biomédicas debido a su bajo módulo de Young, su fuerte resistencia a la fatiga y su inercia química-superando al acero inoxidable y las aleaciones de cobalto en implantes a largo plazo-. Ti-6Al-4V, la aleación de titanio más común, normalmente muestra una resistencia a la fatiga de 450-590 MPa a 10 millones de ciclos.
La resistencia inherente del titanio a la iniciación y propagación de grietas, combinada con una excelente resistencia a la corrosión, justifica su mayor costo en aplicaciones críticas. Los componentes aeroespaciales, los implantes médicos y el hardware marino aprovechan estas propiedades.
Materiales compuestos
Los compuestos ofrecen una excelente resistencia a la fatiga con buena tenacidad a la fractura que, a diferencia de los metales, aumenta con la resistencia. Los polímeros-reforzados con fibra resisten la fatiga a través de mecanismos diferentes a los de los metales-la delaminación y la rotura de la fibra en lugar de la propagación de grietas.
El tamaño del daño crítico en los compuestos supera al de los metales, lo que proporciona una mayor tolerancia al daño. Las palas de los rotores de los helicópteros utilizan cada vez más compuestos en lugar de metal precisamente debido a sus propiedades superiores de fatiga combinadas con el ahorro de peso.
Resistencia a la fatiga en el moldeo por inyección de metales
El moldeo por inyección de metal produce componentes de formas-complejas con propiedades cercanas a los materiales forjados, pero el rendimiento ante la fatiga requiere una consideración cuidadosa.
Impacto del proceso MIM en las propiedades de fatiga
El acero inoxidable MIM 17-4 PH alcanza una resistencia a la fatiga de 500 MPa a 10 millones de ciclos, ligeramente inferior a las versiones fundidas o forjadas debido al mayor tamaño de grano y la porosidad residual de la sinterización. El proceso de pulvimetalurgia crea inherentemente cierta porosidad, alcanzando típicamente una densidad teórica del 92-98%.
Las piezas MIM que alcanzan aproximadamente el 98 % de densidad demuestran una mayor resistencia a la fatiga, dureza y durabilidad a través de su estructura de alta-densidad. El control adecuado del proceso durante la mezcla de la materia prima, el moldeo por inyección, el desaglomerado y la sinterización impacta directamente en la densidad final y el rendimiento de fatiga resultante.
Los poros internos, incluso con un volumen de 2-8%, actúan como concentradores de tensión similares a las inclusiones en los metales fundidos. Estos defectos reducen la vida a la fatiga en comparación con el material forjado completamente denso. Sin embargo, la fabricación MIM sobresale cuando se requiere densidad casi total, alta tenacidad al impacto, tenacidad a la fractura y resistencia a la fatiga.
Ventajas para la fatiga-Aplicaciones críticas
Los productos MIM alcanzan una densidad relativa del 92 al 98 % con altas propiedades mecánicas que incluyen resistencia, dureza, alargamiento, buena resistencia al desgaste, resistencia a la fatiga y estructura uniforme. El proceso permite:
Geometrías complejas sin mecanizado
La fabricación tradicional introduce rugosidades en la superficie y marcas de herramientas que se convierten en sitios de iniciación de grietas. MIM produce componentes de forma casi-neta-con acabado superficial controlado, potencialmente 32 RMS o mejor. La eliminación de operaciones de mecanizado secundarias reduce la fatiga-que degrada los defectos superficiales.
Libertad de diseño para la distribución de tensiones
Los ingenieros pueden diseñar funciones que optimicen la distribución de tensiones-radios generosos en las transiciones, eliminación de esquinas afiladas y colocación estratégica de materiales. Estas optimizaciones serían prohibitivamente costosas o imposibles con el mecanizado convencional.
Flexibilidad de materiales
Si bien la amplia selección de materiales de MIM es ventajosa, el proceso crea componentes extremadamente duraderos y resistentes a la fatiga-, especialmente cuando se utilizan mezclas de materiales fuertes como carburos cementados y cermets que resisten la fractura en condiciones intensas. Las formulaciones de aleaciones personalizadas pueden abordar requisitos de fatiga específicos.
Consideraciones de diseño
La consistencia del espesor de la pared es más importante en MIM que en el moldeo por inyección de plástico. Las paredes uniformes promueven una sinterización uniforme y minimizan las tensiones residuales que podrían reducir la vida a fatiga. Las esquinas pronunciadas y los cambios-de sección transversal abruptos crean concentraciones de tensión-radios generosos que ayudan a mantener el rendimiento ante la fatiga.
El pos-procesamiento puede mejorar las propiedades de fatiga de MIM. El tratamiento térmico ajusta la microestructura y alivia las tensiones residuales. El acabado de superficies, como el secado con secadora, el pulido o el granallado, mejora la condición de la superficie e introduce tensiones de compresión beneficiosas.
La tecnología MIM produce piezas que alcanzan aproximadamente el 90 % de la resistencia del material forjado, lo que la hace adecuada para muchas aplicaciones sensibles a la fatiga-donde la diferencia de rendimiento del 10 % es aceptable dadas las ventajas de complejidad geométrica de MIM y la rentabilidad-en la producción en volumen.
Mejora de la resistencia a la fatiga en el diseño
Los ingenieros emplean múltiples estrategias para extender la vida útil de los componentes más allá de la mera selección de materiales.
Reducción del estrés
La resistencia a la fatiga es inversamente proporcional a la tensión aplicada.-A veces, la mejora más fácil proviene de reducir la carga o aumentar-la sección transversal. El rediseño de componentes suele proporcionar mejores resultados que los materiales exóticos.
El análisis de la ruta de carga identifica regiones de alto-esfuerzo. La redistribución del material desde áreas de bajo-esfuerzo a zonas de alto-esfuerzo mejora la vida útil sin agregar peso. El análisis de elementos finitos identifica las concentraciones de tensión en las primeras etapas del diseño, lo que permite refinar la geometría antes de crear el prototipo.
Eliminación de concentradores de estrés
Las muescas, los agujeros, los cambios-de sección transversal y las marcas en la superficie concentran la tensión y reducen la vida útil ante la fatiga. Las pautas de diseño incluyen:
Radios de filete generosos en las transiciones-radios más grandes distribuyen la tensión en áreas más amplias. Cuando sea posible, el radio de filete debe ser al menos del 10 al 20 % de la dimensión de la sección adyacente.
Evitar esquinas internas afiladas en cavidades o bolsillos. Incluso los radios pequeños (0,5-1 mm) reducen sustancialmente la concentración de tensiones en comparación con las esquinas afiladas.
Colocar agujeros y recortes lejos de las regiones de mayor-esfuerzo. Cuando son necesarios agujeros en áreas cargadas, agregar refuerzo o usar agujeros elípticos alineados con el flujo de tensión reduce la concentración.
Las marcas de identificación de la superficie deben utilizar grabado químico o estampado suave en lugar de trazados profundos que creen sitios de iniciación de grietas.
Selección y procesamiento de materiales
La selección de materiales con propiedades de fatiga favorables para los niveles de tensión y el entorno de la aplicación proporciona la base para la resistencia a la fatiga. Pero el procesamiento determina si los materiales alcanzan su rendimiento potencial.
El control de inclusión durante la fusión y el vaciado elimina los sitios de defectos. Los materiales de calidad Premium-especifican el contenido y el tamaño máximos de inclusión. La fusión al vacío o los procesos especiales de refinación reducen las impurezas.
El tratamiento térmico optimiza la microestructura para la resistencia a la fatiga. La estructura de grano fino y uniforme generalmente mejora el rendimiento. El endurecimiento por precipitación en aleaciones como el acero inoxidable 17-4 PH o el aluminio 7075 desarrolla resistencia sin excesiva fragilidad.
Mejora de la superficie
Los tratamientos superficiales crean tensiones residuales de compresión que deben superarse antes de que las tensiones de tracción puedan iniciar grietas. El granallado bombardea las superficies con pequeños medios esféricos, endureciendo-la capa superficial. La intensidad y la cobertura del granallado afectan la profundidad y la magnitud de la tensión de compresión.
La nitruración o carburación difunde nitrógeno o carbono en las superficies de acero, creando capas duras y{0}}resistentes al desgaste. Estos tratamientos introducen simultáneamente tensiones de compresión beneficiosas y aumentan la dureza de la superficie contra el desgaste por fricción-otro mecanismo de fatiga.
El pulido reduce la rugosidad de la superficie debajo de las marcas de mecanizado. Si bien es costoso para áreas grandes, el pulido estratégico en ubicaciones críticas de alto estrés-proporciona una mejora rentable-de la fatiga.
Aplicaciones y fallos del mundo real-
La comprensión de la resistencia a la fatiga pasa de lo académico a lo crítico cuando las fallas causan consecuencias catastróficas.
Aplicaciones aeroespaciales
Los componentes de las aeronaves experimentan tensiones periódicas debido a las cargas de despegue, aterrizaje y vuelo que inicialmente no deforman el material, pero eventualmente causan un debilitamiento microscópico y luego macroscópico. Los estándares de aeronavegabilidad exigen pruebas de fatiga a gran escala-antes de la certificación de la aeronave.
Los aviones comerciales se someten a análisis detallados de fatiga durante el diseño. El historial de carga esperado de cada componente se modela a lo largo de la vida útil de la aeronave. Las estructuras críticas tienen múltiples rutas de carga, por lo que la falla de un solo-componente no causa un colapso catastrófico.
Los programas de mantenimiento se derivan de los cálculos de la vida por fatiga. Las inspecciones detectan grietas antes de que alcancen un tamaño crítico. Fallos históricos como el accidente del avión del presidente filipino Magsaysay en 1957 debido a una falla del motor por fatiga del metal, la pérdida de una pala del rotor principal en 1968 debido a una falla por fatiga y la separación del motor del vuelo 191 de American Airlines en 1979 atribuida a daños por fatiga en la estructura del pilón demuestran las graves consecuencias de una gestión inadecuada de la fatiga.
Componentes automotrices
Los cigüeñales son un ejemplo de fatiga-piezas automotrices críticas. Los cigüeñales enfrentan cargas cíclicas graves en generadores diésel, motores marinos, motores de vehículos y compresores alternativos, siendo el diseño deficiente la principal causa de daño al eje. El rodamiento del filete del cigüeñal mejora la vida útil a la fatiga al introducir tensiones de compresión en la transición crítica del filete-al-muñón.
Los componentes de la suspensión sufren cargas de amplitud variable debido a las irregularidades de la carretera. El diseño debe adaptarse a cargas extremas y al mismo tiempo sobrevivir a millones de ciclos de carga más pequeños. Los brazos de suspensión de aluminio fundido, los resortes de acero estampado y los muñones de dirección de acero forjado representan diferentes combinaciones de materiales-procesos optimizados para el rendimiento y el costo de la fatiga.
Dispositivos biomédicos
Las aleaciones de titanio superan a las aleaciones de acero inoxidable y cobalto en implantes-a largo plazo debido a su bajo módulo de Young, su fuerte resistencia a la fatiga y su inercia química. Los implantes de cadera y rodilla deben sobrevivir décadas de carga cíclica al caminar, correr y realizar actividades diarias.
Los vástagos de las prótesis de cadera experimentan cargas de flexión con cada paso. La interfaz hueso-implante crea una concentración de tensión donde el vástago ingresa al hueso. Los tratamientos de superficie y el cuidadoso diseño de la geometría del vástago distribuyen estas tensiones para evitar fallas por fatiga que requerirían una cirugía de revisión.
Los implantes dentales realizan ciclos bajo las fuerzas de masticación cientos de veces al día. Los protocolos de pruebas de fatiga simulan años de servicio en pruebas de laboratorio aceleradas, aplicando millones de ciclos de carga para validar los diseños antes del uso clínico.
Preguntas frecuentes
¿En qué se diferencia la resistencia a la fatiga de la resistencia a la tracción?
La resistencia a la tracción mide la resistencia de un material a romperse bajo una carga única que aumenta continuamente. La resistencia a la fatiga mide cuánto tiempo sobrevive un material a cargas repetidas a niveles de tensión inferiores a su resistencia a la tracción. Un material puede tener una alta resistencia a la tracción pero poca resistencia a la fatiga si su microestructura permite la propagación de grietas bajo cargas cíclicas.
¿Qué causa que algunos materiales tengan mejor resistencia a la fatiga que otros?
Múltiples factores determinan la resistencia a la fatiga. Los materiales con estructuras de grano fino y uniforme resisten mejor la propagación de grietas que los materiales de grano grueso-. Los materiales dúctiles que pueden deformarse localmente y desafilar las puntas de las grietas muestran un rendimiento de fatiga superior en comparación con los materiales frágiles. La ausencia de inclusiones, huecos y otros defectos elimina los sitios de iniciación de grietas. La capacidad de formar capas protectoras de óxido, como lo hace el titanio, puede retardar el crecimiento de grietas en ambientes corrosivos.
¿Se puede mejorar la resistencia a la fatiga después de fabricar una pieza?
Sí, varios tratamientos pos-fabricación mejoran la resistencia a la fatiga. El granallado, el granallado con láser o el tratamiento con impacto ultrasónico introducen tensiones superficiales de compresión. El tratamiento térmico puede aliviar las tensiones residuales dañinas y optimizar la microestructura. El endurecimiento de la superficie mediante nitruración o carburación crea capas-resistentes al desgaste con tensiones residuales beneficiosas. Incluso un pulido cuidadoso de áreas críticas de alto estrés-puede extender la vida útil a la fatiga al eliminar los defectos de la superficie.
¿Cómo prueban los ingenieros la resistencia a la fatiga?
Las pruebas de fatiga estándar utilizan máquinas servo{0}}hidráulicas o electromagnéticas para aplicar cargas cíclicas a las muestras de prueba. Las pruebas de estrés-vida (S-N) aplican diferentes niveles de estrés a grupos de muestras y registran los ciclos hasta la falla, generando curvas que predicen el rendimiento. Las pruebas de crecimiento de grietas monitorean qué tan rápido-las grietas preexistentes se extienden bajo carga cíclica, proporcionando datos para el análisis de tolerancia al daño. Las pruebas de componentes a escala completa-validan los diseños bajo secuencias de carga realistas antes de lanzar los productos al servicio.
Comprender la resistencia a la fatiga guía la selección de materiales, la optimización del diseño y la planificación del mantenimiento en todas las industrias. Si bien la inmunidad perfecta a la fatiga sigue siendo imposible, la aplicación cuidadosa de los principios de la ciencia de los materiales, los procesos de fabricación como el moldeo por inyección de metal y las técnicas de diseño crean componentes que cumplen de forma segura sus ciclos de vida previstos. El 90% de las fallas de las máquinas se atribuyen a la fatiga subraya por qué esta propiedad merece una atención cuidadosa por parte de ingenieros, fabricantes y personal de mantenimiento.
