¿Qué es el diseño de puertas?

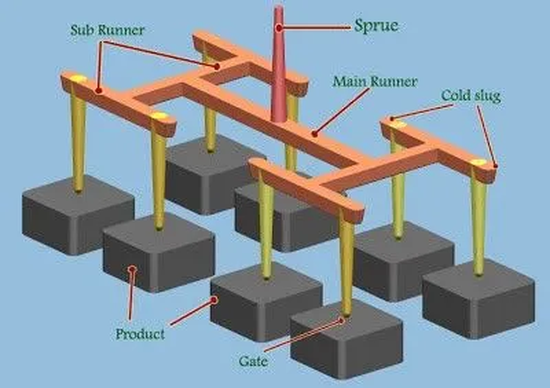

El diseño de compuerta se refiere a la abertura diseñada en un molde de inyección por donde el plástico fundido ingresa a la cavidad del molde. Este componente pequeño pero crítico controla el flujo de material, la distribución de presión y la dinámica de enfriamiento durante el proceso de moldeo por inyección. La compuerta actúa como punto de conexión entre el sistema de canales y la cavidad de la pieza, lo que influye directamente en la calidad de la pieza, el tiempo del ciclo y los costos de fabricación.
Comprender los fundamentos del diseño de puertas
El diseño de la puerta abarca tres elementos principales: selección del tipo de puerta, tamaño dimensional y ubicación de ubicación. Cada decisión afecta la forma en que el polímero fundido fluye hacia la cavidad, lo que afecta los patrones de llenado, los requisitos de presión y las propiedades mecánicas de la pieza final.
El tamaño de la compuerta suele oscilar entre 0,03 y 0,125 pulgadas de diámetro, según la geometría de la pieza y la viscosidad del material. Esta apertura restringida tiene un doble propósito:-crea suficiente cizallamiento para mantener la temperatura de fusión adecuada y, al mismo tiempo, permite que la compuerta se congele rápidamente una vez que se llena la cavidad, aislando la pieza del sistema de canales durante el enfriamiento.
El papel de la congelación de puertas
El tiempo de congelación de la puerta es esencial para la eficiencia del proceso. La compuerta debe permanecer abierta el tiempo suficiente para permitir el llenado y empaquetamiento completo de la cavidad, pero congelarse antes de que comience la fase de enfriamiento. Dado que las compuertas tienen secciones transversales-más pequeñas que la pieza misma, se enfrían más rápido, creando un sello natural. La congelación adecuada de la compuerta evita el reflujo y permite que la máquina de moldeo comience a recuperar el tornillo para el siguiente ciclo sin esperar a que se solidifique toda la pieza.
Tipos de puertas comunes y sus aplicaciones
Puertas de borde
Las puertas de borde representan la configuración de puerta más utilizada en el moldeo por inyección. Ubicadas en la línea de separación donde se unen las mitades del molde, cuentan con una sección transversal- rectangular o trapezoidal que se estrecha desde el corredor circular. Su popularidad se debe a la facilidad de mecanizado y la flexibilidad de modificación durante las pruebas de moldes.
Las compuertas de borde destacan en aplicaciones que requieren mayores volúmenes de flujo o tiempos de retención más prolongados. El área de sección transversal-más grande de la puerta en comparación con otros tipos la hace ideal para piezas de paredes-gruesas o resinas rellenas de vidrio-que exigen una tensión de corte reducida. Sin embargo, el vestigio de la puerta permanece visible en la línea de separación, por lo que es preferible colocarlo en superficies no-cosméticas.
Los datos de fabricación de 2024 muestran que las puertas de borde representan aproximadamente el 40 % de las aplicaciones de canal frío debido a su equilibrio entre rendimiento y simplicidad de fabricación.

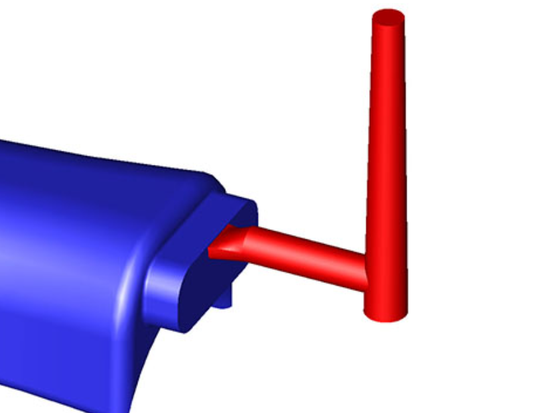

Puertas de túnel (submarino)
Las compuertas de túnel, también llamadas compuertas submarinas, se mecanizan debajo de la línea de separación en un ángulo, generalmente de 20 a 40 grados. Este diseño permite el recorte automático de la compuerta durante la expulsión de la pieza.-La compuerta se corta limpiamente a medida que la pieza se aleja de la cavidad. Esta separación automática elimina las operaciones de desacoplamiento manual, lo que reduce los costos de mano de obra en producción de alto-volumen.
La compuerta de túnel en forma de cono-funciona mejor para piezas pequeñas y medianas donde el diámetro de la compuerta se mantiene por debajo de 0,08 pulgadas. Las compuertas de túneles más grandes corren el riesgo de sufrir un corte incompleto o daños parciales durante la expulsión. Las limitaciones del tamaño de las compuertas significan que las compuertas de túnel pueden no ser adecuadas para piezas grandes, ya que las compuertas de gran tamaño pueden causar grietas o problemas estéticos durante el corte automático, mientras que las compuertas de tamaño insuficiente provocan un calentamiento excesivo y un llenado incompleto.
Compuertas de válvula de canal caliente
El mercado de canales calientes de compuerta de válvulas alcanzó los 2.800 millones de dólares en 2024 y se prevé que crezca un 3,4 % anual hasta 2033, lo que refleja una mayor adopción de la fabricación de precisión. Los sistemas de compuerta de válvula utilizan un pasador mecánico para controlar el flujo de plástico con precisión. El pasador se retrae para permitir la inyección y luego avanza para sellar mecánicamente el orificio de la compuerta.
Este cierre mecánico-elimina la baba y los hilos comunes en las compuertas térmicas, evita la necesidad de descomprimir el material fundido y deja un vestigio mínimo de la compuerta-solo una pequeña marca del tamaño del diámetro de la compuerta con una ligera muesca en el pasador. La tecnología resulta particularmente valiosa para materiales propensos a babear como la poliamida (PA).
Las innovaciones recientes en 2024 incluyen colectores compactos de múltiples-caídas donde se pueden disponer cuatro compuertas de válvula en un círculo de pernos de 30 mm, lo que permite la instalación en máquinas tan pequeñas como de 7 a 10 toneladas. Los sistemas de compuerta de válvula con actuadores sin agua, que reducen el consumo de energía en un 15% por ciclo, representaron aproximadamente 20.000 instalaciones en todo el mundo en 2024.
Puertas de pestañas
Las compuertas con lengüeta mantienen un espesor constante durante una distancia corta antes de ingresar a la cavidad de la pieza. Este diseño distribuye el esfuerzo cortante de manera más uniforme que las compuertas de borde, lo que las hace ideales para piezas planas y de paredes delgadas-. La sección uniforme del terreno reduce la velocidad del material a medida que ingresa a la cavidad, lo que reduce el riesgo de chorro.
La pestaña se extiende desde la pieza como una proyección plana recortada después del-molde. Si bien esto requiere operaciones secundarias, la flexibilidad de colocación de la puerta y su capacidad para contener zonas de alto-cizallamiento en la pestaña extraíble la hacen valiosa para aplicaciones donde otros tipos de puerta crearían concentraciones de tensión en la parte funcional.
Puertas de diafragma
Las compuertas de diafragma forman una abertura circular alrededor de un núcleo cilíndrico o de gran diámetro. El material fluye uniformemente alrededor del perímetro, distribuyendo la presión uniformemente sobre el núcleo y evitando la deflexión. Este tipo de compuerta minimiza la formación de líneas de soldadura en piezas cilíndricas al proporcionar un flujo equilibrado desde todas las direcciones, aunque deja marcas de compuerta notables en el borde interior que requieren un acabado secundario.
Las aplicaciones incluyen componentes tubulares, contenedores con aberturas grandes y piezas donde la concentricidad es crítica. El patrón de flujo uniforme promueve una contracción predecible y reduce la deformación en geometrías circulares.
Criterios de selección de puerta
Elegir la puerta óptima requiere analizar múltiples factores que interactúan con el diseño de la pieza, las propiedades del material y los requisitos de producción.
Consideraciones sobre la geometría de la pieza
La ubicación de la puerta en la sección de la parte más gruesa es una pauta fundamental-a medida que la pieza se enfría, el material se congela primero en las áreas delgadas, por lo que la entrada en secciones delgadas dejaría las regiones más gruesas fundidas después de que las geometrías delgadas se solidifiquen. Este desajuste impide el embalaje adecuado y provoca marcas de hundimiento o huecos.
Las variaciones del espesor de la pared a lo largo de la pieza dictan tanto el tamaño como la ubicación de la puerta. Las piezas con espesor uniforme ofrecen más flexibilidad de colocación, mientras que aquellas con cambios de espesor significativos requieren compuertas ubicadas para dirigir el flujo de secciones gruesas a delgadas, siguiendo la progresión de enfriamiento natural.
La ubicación de la compuerta debe crear un flujo unidireccional con la condición de final{0}}de-llenado en la línea de separación, lo que permite que el aire atrapado escape a través de la ventilación y evita defectos en la trampa de aire, como imperfecciones en la superficie, marcas de quemaduras y disparos cortos.
Propiedades de los materiales
La viscosidad del material, las características de flujo y la sensibilidad térmica influyen en gran medida en el diseño de la compuerta. Las resinas de ingeniería de alta-viscosidad, como el policarbonato, pueden necesitar compuertas más grandes o configuraciones de compuertas de ventilador para reducir los requisitos de presión. Los materiales rellenos de vidrio-exigen puertas más grandes para minimizar el calentamiento por cizallamiento.-Las fibras de vidrio abrasivas generan fricción adicional al pasar a través de aberturas restringidas.
Los materiales sensibles al corte-como el PVC no pueden tolerar las altas velocidades de corte de las puertas pequeñas sin degradarse. Estos materiales a menudo requieren compuertas térmicas en sistemas de canal caliente o compuertas de canal frío más grandes para mantener el corte dentro de límites aceptables.
El diseño de compuerta ideal aumenta la temperatura del polímero mediante una disipación controlada para evitar marcas de flujo y líneas de soldadura, pero el calentamiento excesivo puede degradar la estructura química del material y reducir la resistencia mecánica.
Requisitos de volumen de producción
El volumen de producción afecta significativamente la selección de puertas.-Las aplicaciones de mayor volumen a menudo no pueden acomodar el corte manual de puertas, lo que requiere puertas con desgasificación automática, como puertas de túnel, o sistemas de corte de puertas robóticos. El costo de mano de obra del recorte manual se vuelve prohibitivo en volúmenes que exceden varios miles de piezas por mes.
Los sistemas de canal caliente eliminan por completo el desperdicio de canal, lo que justifica su mayor costo inicial en producción de alto-volumen. En 2024, el segmento de la automoción representó el 35 % del mercado de compuertas de válvulas, seguido de la electrónica con un 25 %, impulsado por un alto-volumen de demanda de componentes de precisión.
Requisitos estéticos
Las piezas cosméticas requieren una cuidadosa colocación de la puerta para minimizar las marcas visibles. Las puertas deben colocarse en áreas no-estéticas siempre que sea posible, y cuando las puertas deben aparecer en lugares visibles o con materiales que requieren puertas más grandes, como resinas rellenas de vidrio-, los escalones pueden minimizar el impacto estético.
Las compuertas de túneles y las compuertas de válvulas producen los vestigios más pequeños, lo que las hace preferibles para superficies visibles. Las puertas de borde dejan marcas rectangulares en la línea de separación, mientras que las puertas de bebedero crean vestigios circulares que pueden sobresalir de la superficie.
Diseño de puertas y prevención de defectos
El diseño inadecuado de la puerta contribuye a aproximadamente el 35% de los defectos del moldeo por inyección. Comprender la conexión entre las características de la puerta y los defectos comunes permite resolver problemas-proactivamente.
Líneas de soldadura
Las líneas de soldadura se forman cuando el plástico fluye desde una sola puerta alrededor de obstrucciones en el molde o cuando múltiples frentes de flujo de diferentes puertas se encuentran y se reforman en el otro lado. Estas costuras visibles comprometen tanto la apariencia como la resistencia mecánica.
La selección de compuertas afecta la formación de la línea de soldadura-el uso de compuertas con baja pérdida de presión, como compuertas laterales y de ventilador, el diseño de ancho y espesor de compuerta tan grandes como lo permitan las condiciones razonables y el ajuste del número de compuertas para equilibrar la longitud del flujo ayuda a minimizar la visibilidad de la línea de soldadura. Para piezas grandes con múltiples compuertas, aumentar el número de compuertas reduce la distancia de recorrido del fundido, manteniendo los frentes de flujo más calientes cuando se encuentran.
La activación secuencial de válvulas ofrece el mayor control sobre la ubicación de la línea de soldadura. Al abrir las compuertas en una secuencia cronometrada, los fabricantes pueden dirigir los frentes de flujo para que se encuentren en áreas predeterminadas no-críticas, mejorando tanto la retención de resistencia como la apariencia.
Jetting
El chorro se produce cuando plástico fundido a alta-velocidad se dispara a través de una pequeña puerta hacia una cavidad abierta, creando patrones serpenteantes en lugar de extenderse uniformemente. El chorro se solidifica antes de que la cavidad se llene por completo, dejando marcas de flujo visibles.
El chorro resulta del lanzamiento de material a través de una compuerta de tamaño insuficiente a alta presión.-La solución implica dimensionar las compuertas según la viscosidad del material y las propiedades de flujo para garantizar un llenado suave y uniforme del molde. Las compuertas con lengüeta y las compuertas de ventilador que distribuyen el flujo en un área más amplia reducen la tendencia a los chorros en comparación con las compuertas de pasador pequeñas.
Problemas de rubor y vestigios de la puerta
El rubor de la puerta aparece como decoloración o marcas borrosas alrededor del área de la puerta cuando la puerta se calienta demasiado, lo que provoca sobrecalentamiento localizado y degradación del material. El enfriamiento adecuado de la puerta mediante el diseño del molde y el ajuste de los parámetros del proceso previene este defecto.
El vestigio excesivo de las puertas se debe a que las puertas son más grandes de lo necesario o a ángulos de ruptura inadecuados-en las puertas de los túneles. Si bien algunos vestigios son inevitables, la optimización del tamaño de la puerta, la longitud del terreno y la geometría de la rotura minimiza las marcas que requieren un acabado secundario.
Marcas de quemaduras
Las manchas negras carbonizadas cerca de las puertas o en áreas de cavidades profundas son el resultado del aire atrapado comprimido y calentado a 300-500 grados a medida que la masa fundida llena rápidamente las cavidades cerradas, lo que provoca la degradación del material. La solución implica agregar canales de ventilación de 0,01-0,03 mm de profundidad cerca de las ubicaciones de final de llenado y garantizar que la ubicación adecuada de la puerta empuje el aire hacia las rejillas de ventilación en lugar de atraparlo.
Consideraciones avanzadas de diseño de puertas
Cálculos del tamaño de la puerta
El tamaño de la puerta equilibra múltiples factores en competencia. Demasiado pequeño, los requisitos de presión aumentan, los tiempos de ciclo se extienden y el calentamiento cortante corre el riesgo de degradar el material. Si es demasiado grande, se retrasa el congelamiento de la puerta, los vestigios se vuelven prominentes y el recorte automático se vuelve problemático.
Un punto de partida común para las puertas redondas es 0,5-0,7 veces el espesor de la pared, ajustado según el tamaño de la pieza, el material y la distancia desde la puerta hasta el final-del-relleno. La entrada de la compuerta-la sección recta antes de la cavidad generalmente debe medir el 50 % del diámetro de la compuerta o menos para minimizar el material congelado que restringe el flujo.
Equilibrio de múltiples puertas
Las piezas que requieren múltiples puertas para un llenado completo exigen un equilibrio cuidadoso para garantizar un llenado simultáneo. La coordinación de múltiples compuertas para garantizar un flujo y un llenado equilibrados requiere una consideración cuidadosa, ya que la interacción entre las compuertas afecta la integridad estructural y el atractivo visual, y el llenado no coincidente genera una calidad desigual de las piezas o fallas del molde.
El software de simulación de flujo como Autodesk Moldflow ayuda a predecir patrones de llenado y optimizar las ubicaciones de las puertas antes de la construcción del molde. El análisis revela las posiciones de los frentes de flujo, las distribuciones de presión y las ubicaciones de las líneas de soldadura, lo que permite a los diseñadores refinar la ubicación y el tamaño de las compuertas.
Integración conServicio de moldeo por inyección
Cuando se trabaja con un proveedor de servicios de moldeo por inyección, es esencial una comunicación clara sobre los requisitos de diseño de la puerta. Proporcione información sobre requisitos funcionales, especificaciones estéticas, volúmenes de producción y cualquier consideración especial sobre materiales. Los servicios experimentados de moldeo por inyección pueden recomendar tipos de compuertas y ubicaciones en función de sus capacidades de proceso y experiencias pasadas con piezas similares.
El diseño de la compuerta debe alinearse con las capacidades del equipo del proveedor de servicios.-Las compuertas con válvula de canal caliente requieren máquinas de moldeo especializadas con sistemas de accionamiento de válvulas, mientras que las compuertas de canal frío estándar funcionan con equipos convencionales. Discutir estos requisitos con antelación evita retrasos y garantiza que el diseño del molde coincida con los recursos de fabricación disponibles.
Desarrollos recientes en tecnología de puertas
La industria del moldeo por inyección continúa avanzando en la tecnología de puertas para satisfacer las demandas de precisión, eficiencia y sostenibilidad.
En agosto de 2024, Ewikon presentó tecnologías avanzadas de canal caliente en Fakuma, incluida la boquilla Pro Shot con eficiencia energética mejorada, mitades calientes Pro Matrix para moldes de alta-cavidad y el sistema de compuerta de válvula Pro Edge VG, que brinda una mejor eficiencia energética, una mayor confiabilidad del proceso y una mayor flexibilidad para materiales desafiantes.
Los sistemas inteligentes de gestión térmica ahora monitorean las temperaturas de las puertas en tiempo-real y ajustan las zonas de calentamiento dinámicamente para mantener condiciones óptimas de fusión. Estos sistemas se integran con los controladores de la máquina para optimizar el consumo de energía y al mismo tiempo prevenir defectos relacionados con la temperatura-.
Los diseños de colectores compactos permiten una separación más estrecha entre las puertas, lo que es especialmente importante para piezas pequeñas y moldes de alta-cavidad. La capacidad de colocar cuatro compuertas de válvula en un paso de 30 mm permite a los fabricantes de moldes crear diseños de múltiples cavidades altamente eficientes sin tamaños excesivos de base de molde.
Preguntas frecuentes
¿Cuál es la diferencia entre puertas de canal caliente y de canal frío?
Las compuertas de canal frío utilizan canales mecanizados en el molde que se enfrían y solidifican con cada ciclo, creando material de desecho que debe eliminarse y potencialmente reciclarse. Las compuertas de canal caliente mantienen el plástico fundido en canales calentados entre la boquilla de la máquina y la cavidad, eliminando los desechos del canal. Los canales calientes cuestan más inicialmente, pero reducen el desperdicio de material y pueden mejorar los tiempos de los ciclos.
¿Cómo afecta la ubicación de la puerta a la calidad de las piezas?
La ubicación de la compuerta determina el patrón de flujo que llena la cavidad del molde. Una mala colocación provoca recorridos de flujo largos que requieren altas presiones de inyección, aumenta la formación de líneas de soldadura donde los flujos se encuentran alrededor de obstáculos y puede atrapar aire que genera huecos o marcas de quemaduras. La ubicación óptima crea un flujo equilibrado, coloca las líneas de soldadura en áreas no-críticas y dirige el aire hacia las rejillas de ventilación.
¿Se pueden cambiar las puertas después de la construcción del molde?
Las puertas de canal frío a menudo se pueden modificar-las puertas de borde se pueden ensanchar o alargar, y las posiciones de las puertas se pueden ajustar dentro de los límites del diseño del canal. Las compuertas de canal caliente ofrecen menos flexibilidad ya que la ubicación de la boquilla está fijada en el diseño del colector. Los cambios importantes en la compuerta pueden requerir nuevos insertos o modificaciones en el colector, lo que hace que la optimización inicial de la compuerta sea importante.
¿Qué causa las cadenas de puerta y cómo se pueden prevenir?
Las cadenas de compuerta se producen cuando el plástico fundido forma hebras delgadas entre la compuerta y la pieza durante la apertura del molde, generalmente en compuertas de canal caliente térmico. Esto sucede cuando la compuerta no se congela adecuadamente antes de abrir el molde o cuando el material gotea de la boquilla. Las soluciones incluyen optimizar el enfriamiento de la compuerta, ajustar los parámetros del proceso para garantizar una congelación adecuada de la compuerta o cambiar a sistemas de compuerta de válvula que sellan mecánicamente la compuerta.
Consideraciones clave para el éxito del diseño de puertas
El diseño exitoso de una puerta integra los requisitos de las piezas, las características de los materiales y las realidades de fabricación. Comience analizando la geometría de la pieza e identificando secciones gruesas adecuadas para la colocación de la puerta. Considere las propiedades de flujo del material y la sensibilidad al calentamiento cortante. Evalúe el volumen de producción para determinar si la descompresión manual o automática tiene sentido económico.
Utilice software de simulación para validar las decisiones de entrada antes de comprometerse con la construcción del molde. La inversión en análisis de flujo rinde dividendos al revelar problemas potenciales, mientras que los cambios siguen siendo económicos. Colabore con su proveedor de servicios de moldeo por inyección-su experiencia práctica con materiales y geometrías similares proporciona información valiosa que complementa el análisis teórico.
El diseño de puertas representa un punto de convergencia donde se encuentran el diseño de piezas, la fabricación de moldes y la ingeniería de procesos. Para hacerlo bien es necesario comprender cómo esta pequeña abertura influye en cada aspecto del recorrido de la pieza moldeada, desde los gránulos de polímero hasta el componente terminado. El esfuerzo invertido en optimizar el diseño de la compuerta genera beneficios mensurables en la calidad de las piezas, la eficiencia del ciclo y los costos de fabricación.
