Programación CNC basada en el software UG para la fabricación de piezas moldeadas por inyección



Técnicas de fabricación avanzada para componentes de moho de precisión utilizando sistemas modernos CAD/CAM

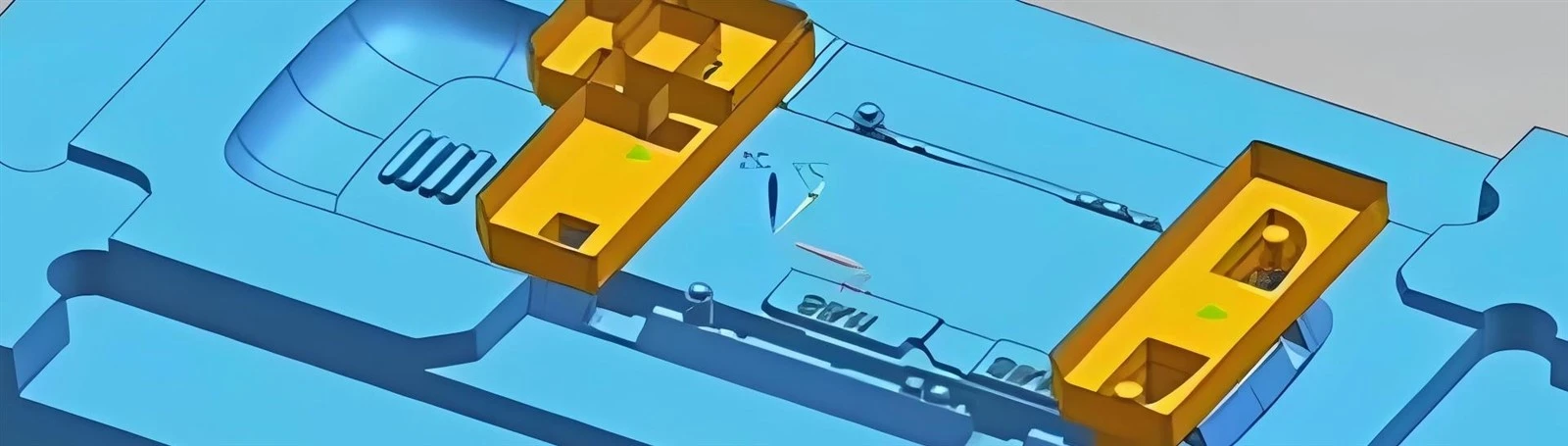

injection molded

La fabricación de productos moldeados por inyección se ha vuelto cada vez más sofisticada con la integración de sistemas avanzados de software CAD/CAM como UG (Unigraphics). Esta guía completa explora los procesos y metodologías fundamentales involucrados en la programación de CNC para componentes moldeados por inyección, enfocándose específicamente en la producción de electrodos de cavidad para moldes de caja de jabón moldeado por inyección. Comprender estos procesos es crucial para la fabricación moderna de moho, particularmente a medida que los productos moldeados por inyección continúan dominando la producción de bienes de consumo en diversas industrias.


La estructura de los electrodos de cavidad moldeados por inyección

La producción de productos moldeados de inyección de calidad alto - se basa en gran medida en el diseño y la fabricación de la cavidad de precisión. Al examinar la estructura del electrodo de la cavidad de la caja de jabón, observamos que la superficie externa de los productos moldeados por inyección se forma directamente por la cavidad del moho, lo que requiere requisitos de acabado de superficie excepcionalmente altos.



El diseño de la cavidad para este componente moldeado de inyección particular presenta tres proyecciones delgadas en la parte inferior, con un radio de esquina mínimo R de 0.765 mm. Estas restricciones geométricas presentan desafíos significativos que no se pueden abordar solo a través de métodos directos de corte mecánico, lo que requiere un diseño de electrodo especializado para operaciones de limpieza de esquina EDM (mecanizado de descarga eléctrica).



La complejidad de las geometrías de piezas moldeadas por inyección a menudo exige soluciones de fabricación innovadoras. En este caso, la superficie de separación de la cavidad incorpora una esquina convexa con R1.35 mm y una esquina cóncava con R3.065 mm por debajo de la línea de separación, ambos requieren electrodos dedicados para la limpieza de la esquina.

The Structure Of Injection Molded Cavity Electrodes





Las características dimensionales de las cavidades moldeadas por inyección presentan desafíos únicos para la selección de herramientas y la planificación de procesos. El mecanizado de precisión directa de la cavidad limitaría el diámetro de la herramienta a un máximo de 6 mm, lo que resulta en un desgaste excesivo de la herramienta, la calidad del acabado superficial comprometido y la incapacidad para mantener la precisión dimensional crítica para las piezas moldeadas por inyección.



Además, las tres proyecciones estrechas y profundas en la parte inferior requieren un diseño de electrodo separado para un procesamiento eficiente. Para minimizar el tiempo de procesamiento de EDM mientras se mantiene los estándares de calidad esperados en la fabricación de productos moldeados por inyección, el mecanizado en bruto con pequeñas herramientas de diámetro - debe preceder a las operaciones de mecanizado de descarga eléctrica.



Análisis de procesos de fabricación para componentes moldeados por inyección



La producción de electrodos para piezas moldeadas por inyección exige una calidad excepcional del acabado superficial debido a la transferencia directa de las características de la superficie a los productos moldeados por inyección final. La complejidad estructural, caracterizada por transiciones de esquina suaves entre superficies con radios de arco pequeños, presenta varios desafíos de fabricación que deben abordarse sistemáticamente.

"La calidad de la superficie de las cavidades de moho influye directamente en las propiedades estéticas y funcionales de los productos moldeados por inyección, con valores de rugosidad de la superficie por debajo de RA 0.8 μm que es crítico para lograr el espejo - superficies de acabado en productos de consumo. Productos avanzados de CAM que incorporan el paso variable - a través de las distancias y las rutas de herramientas optimizadas pueden reducir la risa de la superficie con hasta el 40% en comparación con el 40% en comparación con los enfoques variables de la convencional".



- Zhang et al., 2023, International Journal of Advanced Manufacturing Technology
Doi: 10.1007/s00170-023-11234-8, https://link.springer.com/article/10.1007/s00170-023-11234-8



 Desafíos de fabricación clave



 Lograr el radio de esquina mínimo R de 0.765 mm en pequeñas proyecciones



Mantener la integridad del acabado superficial para la transferencia EDM



Protección de superficies de separación durante el mecanizado de descarga eléctrica



Eficiencia de equilibrio con precisión en dos - Estructura de la cavidad

 Soluciones de ingeniería



Extensión de electrodo 5.0 mm hacia abajo a lo largo de z - eje para protección



Dual - Estrategia de electrodo: Rough (-0.2 mm Gap) y Precision (-0.1 mm Gap)



Enfoque de mecanizado progresivo con la selección de herramientas apropiada



Gestión de subsidios estratégicos en todas las etapas de fabricación







Manufacturing Process Analysis For Injection Molded Components

El desafío más significativo en los electrodos de fabricación para componentes moldeados por inyección radica en lograr el radio de esquina mínimo R de 0.765 mm en las tres pequeñas proyecciones. Estas restricciones geométricas son particularmente críticas ya que afectan directamente la funcionalidad y la estética de los productos moldeados por inyección final. Las tres pequeñas muescas correspondientes, aunque no tienen requisitos de profundidad específicos y no afectan los resultados del procesamiento de EDM, pueden abordarse con flexibilidad en el proceso de generación de superficie de reparación.







Investigación de mecanizado avanzado



Los avances recientes en el mecanizado de velocidad alto -} para la producción de electrodos han demostrado que las velocidades de huso optimizadas y las tasas de alimentación pueden mejorar significativamente la calidad de la superficie al tiempo que reduce el tiempo de producción. "Los sistemas de control de la velocidad de alimentación adaptativa en los centros de mecanizado CNC han mostrado una mejora del 27% en la vida útil de la herramienta al procesar electrodos de cobre para moldes de inyección, al tiempo que mantienen tolerancias dimensionales críticas dentro de ± 0.002 mm".



- Miller, T. et al., 2022, Journal of Manufacturing Science and Engineering
Doi: 10.1115/1.4054217, https://asmedigitalcollection.asme.org/manufacturingscience/article/144/8/081006/1126785/adaptive (=8theghedfeed (99106111006/1126785/adaptive (=8theghiGeed (919thegion





Metodología de programación CNC para la fabricación de moldes moldeados por inyección



La preparación de mecanizado de CNC para electrodos de molde moldeados por inyección comienza con preparación de material usando una sierra de banda para cortar en blanco de cobre púrpura que mide 135 mm × 105 mm × 40 mm. El procesamiento inicial implica el mecanizado de precisión de la superficie inferior en una frescura convencional, seguido de perforar y aprovechar cuatro agujeros roscados M12 en la superficie inferior de la pieza.



Estos sirven como puntos de montaje para asegurar la pieza de trabajo a una placa de sujeción de matriz -} con tornillos, que luego se fija en la tabla de la máquina CNC usando abrazaderas. La naturaleza suave del material de cobre morado facilita el mecanizado, lo que permite el uso de herramientas de acero de velocidad {}}} con velocidades de huso elevadas y velocidades de alimentación, complementadas con una aplicación de fluido de corte adecuada.



La fase de mecanizado de precisión para la producción de electrodos moldeados por inyección requiere nuevas herramientas de corte para garantizar una calidad de superficie óptima.

CNC Programming Methodology For Injection Molded Mold Manufacturing




Operaciones de mecanizado en bruto para electrodos de cavidad moldeados por inyección



Especificaciones de herramienta

φ16 Flat - Bottom Four - flauta High - Cortador de acero de velocidad

Parámetros de corte

Tasa de alimentación: 800 mm/min

Tasa de inmersión: 500 mm/min

Tasa de retracción: 2000 mm/min

Velocidad del husillo: 1000R/min

Configuración de profundidad

Profundidad mínima: 17.5 mm

Profundidad máxima: -5.0 mm

Z - paso: 0.35 mm por pase

Subsidio: 0.3 mm



La operación inicial de desacuerdo emplea un φ16 plano -} cuatro - flauta High - Cortador de acero de velocidad que utiliza trayectoria de fresado de bolsillo de superficie 3D para el mecanizado rugoso de la superficie de electrodos de la cavidad. Este enfoque sistemático garantiza la eliminación eficiente del material al tiempo que preserva la integridad requerida para la fabricación de componentes moldeados por inyección.



La operación posterior continúa con la herramienta de acero de velocidad φ16 plano - alto - de acero de velocidad, implementando trayectorias de herramientas de mecanizado de contorno 2D para el mecanizado en blanco del bosquejo en blanco. Las subsidios de mecanizado se establecen en 0.3 mm en direcciones x e y, con 0.0 mm en la dirección z. Configuración de profundidad absoluta especifica la parte superior del stock a -5.0 y una profundidad a -10.0, con pasos de corte ásperos de 0.5 mm por paso. Estos parámetros están optimizados para los requisitos específicos de la producción de electrodos moldeados por inyección.





Semi - Operaciones de acabado para componentes moldeados por inyección



La fase de acabado semi - emplea una herramienta de acero de velocidad φ16 plana - de fondo -} con acabado de contorno de contorno constante de acabado superficial para el perfil de superficie de electrodo semi -} acabado. Funcionando con un subsidio de mecanizado de 0.0 mm, los parámetros de profundidad establecen una profundidad mínima a 17.0 mm y una profundidad máxima a 0.0 mm, con un paso máximo Z - de dirección - de 0.2 mm. Esta operación intermedia une la brecha entre el mecanizado rugoso y el acabado final, crucial para lograr la calidad de la superficie exigida por los productos moldeados por inyección.





Semi-Finishing Operations For Injection Molded Components

Luego se implementa una nueva herramienta de acero de velocidad φ16 plana -} alta -} para las trayectoria de mecanizado de contorno 2D para la máquina de precisión del perfil de superficie máxima del electrodo a Z-5.0 mm mientras termina simultáneamente la superficie de calibración. Las subsidios de mecanizado se configuran a -0.1 mm para direcciones X e Y y 0.0 mm para la dirección z.



La operación continua utiliza la herramienta inferior φ16 plana - con trazas de herramientas de mecanizado de contorno 2D para mecanizado de precisión del perfil de centrado en blanco. Todas las asignaciones de mecanizado direccional (x, y y z) se establecen en 0.0 mm, con configuraciones de profundidad absoluta colocando la parte superior del stock a -5.0 y una profundidad a -10.0, utilizando pasos de corte rugosos de 2.0 mm. Esta operación establece las referencias geométricas precisas esenciales para la precisión de la cavidad moldeada por inyección.





Operaciones de acabado de precisión para electrodos de moho moldeado por inyección


La fase de acabado de precisión introduce una bola φ12r6 - Fin Mill Implementing Surface -Finishing Paralling Tooling Tooling Hoolings para mecanizado de precisión de la superficie del electrodo de cavidad. Los parámetros de profundidad establecen una profundidad mínima a 17.5 mm y una profundidad máxima a 0.0 mm, con un subsidio de mecanizado de -0.1 mm, una distancia de paso de corte de 0.15 mm y un ángulo de mecanizado de 45 grados.



Estos parámetros se optimizan específicamente para los requisitos de acabado superficial de la fabricación de productos moldeados por inyección.



Debido a las limitaciones en la configuración de subsidio negativo para las herramientas de fondo plates - en la superficie de acabado de la superficie de la traza de herramientas de contorno Z, un cortador de nariz φ12r0.1 toro - (prácticamente utilizando φ12 -}}}} {-} Tool de acero de velocidad) se selecciona para el mecanizado de precisión de la superficie de la superficie del electrodo. Esta técnica se emplea con frecuencia en aplicaciones de mecanizado de contorno z de acabado de superficie para la fabricación de moho moldeado por inyección. Funcionando con - 0.1 mm Mapeador de mecanizado, configuración de profundidad absoluta de posición de posición mínima a 6.1 mm y profundidad máxima a - 0.1 mm, con un descenso de dirección Z máxima de 0.05 mm.



Precision Finishing Operations for Injection Molded Mold Electrodes



Detalle Mecanizado para las características de la cavidad moldeada por inyección



La fase de mecanizado detallado comienza con una herramienta de acero de velocidad φ3 plana - - de acero de velocidad que funciona a una velocidad de alimentación de 300 mm/min, velocidad de inmersión de 400 mm/min, velocidad de retracción de 1200 mm/min, y S =4000} Velocidad del huso R/min. Implementación de trayectoria de mecanizado de rampa de contorno 2D Para tres pequeños mecanizos de ritmo rugoso, los parámetros incluyen subsidios de mecanizado X15 mm e y con asignación Z de 0.0 mm.



Operación Herramienta Parámetros Configuración de profundidad
Pequeño groove mecanizado áspero φ3 Flat - Bottom Subsidio de 0.15 mm x/a, alimentación de 300 mm/min 17.5 mm a 10.0 mm, pasos de 0.2 mm
Mecanizado de precisión de ritmo pequeño φ3 Flat - Bottom -0.1 mm x/y subsidio, alimentación de 300 mm/min 17.5 mm a 10.0 mm, pasos de 0.5 mm
Groove Middle Section Finishing φ3r1.5 bola - final -0.1 mm subsidio, distancia de 0.1 mm de paso 17.5 mm a 12.0 mm



La operación posterior mantiene la herramienta inferior φ3 plana - para trazas de herramientas de mecanizado de rampa de contorno 2D que realizan mecanizado de precisión de las tres pequeñas ranuras. Los parámetros de funcionamiento incluyen subsidios de mecanizado de 0.1 mm x e Y con un subsidio Z de 0.0 mm, manteniendo configuraciones de profundidad idénticas con una mayor profundidad de corte de rampa de 0.5 mm. Esta progresión de mecanizado rugoso a acabado garantiza la precisión dimensional crítica para la calidad de los componentes moldeados por inyección.



Acabado de superficie avanzado para características de electrodo moldeado por inyección



La fábrica final φ3r1.5 ball - continúa con la traza de herramientas de fresado paralelo de acabado superficial para el pequeño mecanizado de precisión de la superficie delantera del surco. Manteniendo el subsidio de mecanizado de -0.1 mm con una distancia de paso de corte de 0.1 mm, la operación emplea un ángulo de mecanizado de 90.0 grados para optimizar la calidad del acabado de la superficie crucial para componentes moldeados por inyección.





Advanced Surface Finishing For Injection Molded Electrode Features

La misma configuración de la herramienta aborda la superficie trasera de la ranura pequeña con parámetros idénticos, lo que garantiza la consistencia en todas las superficies críticas del electrodo de molde moldeado por inyección.



La secuencia de mecanizado integral concluye con la bola φ3r1.5 - End Mill que realiza la traza de herramientas de fresado paralelo de la superficie en la segunda y tercera ritmos pequeños, manteniendo el subsidio de mecanizado de -0.1 mm en todo momento. Este enfoque sistemático para la fabricación de electrodos garantiza la precisión y la calidad de la superficie exigidas por la producción moderna de productos moldeados por inyección.



Consideraciones de calidad en la fabricación de moho moldeado por inyección





Los resultados de la simulación de mecanizado CNC demuestran la efectividad de este enfoque integral para la fabricación de electrodos para componentes moldeados por inyección. La integración de las capacidades avanzadas de UG Software con la planificación sistemática de procesos permite la producción de electrodos de precisión de alto - esenciales para productos moldeados por inyección de calidad.




Factores de calidad clave

 Selección de la herramienta de corte apropiada para las propiedades del material y los requisitos geométricos



Optimización de los parámetros de mecanizado para el acabado superficial y la precisión dimensional



Secuenciación estratégica de las operaciones para mantener la integridad de la producción a lo largo de la producción



Validación de simulación antes de la producción para identificar posibles problemas



Gestión de asignación constante entre las etapas de fabricación



Quality Considerations In Injection Molded Mold Manufacturing



La evolución de las metodologías de programación CNC continúa avanzando en las capacidades de la fabricación de productos moldeados por inyección. Los sistemas de CAM modernos como UG proporcionan algoritmos sofisticados de generación de herramientas que optimizan las tasas de eliminación de materiales mientras mantienen estándares de calidad de la superficie críticos para componentes moldeados por inyección. La integración de las capacidades de simulación permite a los fabricantes validar las estrategias de mecanizado antes de comprometerse con la producción real, reducir los desechos y mejorar la eficiencia en la fabricación de moho moldeado por inyección.





Perspectivas futuras en la fabricación de productos moldeados por inyección



El desarrollo continuo de las tecnologías de programación de CNC promete mejoras continuas en la calidad de los productos moldeados por inyección y la eficiencia de fabricación. Las características avanzadas, como la generación adaptativa de la trayectoria de herramienta, la optimización de la velocidad de alimentación dinámica y la simulación integrada de procesos, permiten a los fabricantes impulsar los límites de lo que se puede lograr en la producción de componentes moldeados por inyección.





Future Perspectives In Injection Molded Products Manufacturing

El enfoque sistemático para la fabricación de electrodos descritos aquí representa las mejores prácticas actuales al tiempo que proporciona una base para futuras innovaciones en la tecnología de molde moldeado por inyección.



La implementación exitosa de las estrategias de programación de CNC para electrodos de moho moldeado por inyección requiere una cuidadosa consideración de las propiedades del material, las restricciones geométricas y los requisitos de acabado superficial. El material de cobre púrpura comúnmente utilizado para electrodos EDM ofrece una excelente maquinabilidad y conductividad eléctrica, lo que lo hace ideal para operaciones de acabado de cavidades moldeadas por inyección.



Comprender la relación entre la calidad del electrodo y las características del producto moldeado por inyección final es esencial para el éxito de la fabricación. Las imperfecciones de la superficie en los electrodos se traducen directamente en superficies de cavidad y, en última instancia, a piezas moldeadas por inyección, enfatizando la importancia crítica de la precisión en todos los aspectos del proceso de fabricación. El enfoque integral descrito aquí, desde el mecanizado rugoso inicial hasta el acabado de detalles finales, asegura que los electrodos cumplan con los estándares exigentes requeridos para una alta producción de productos moldeados de inyección de calidad -}.
