¿Qué es la línea de separación?
Una línea de separación es el borde donde se unen dos mitades de un molde de inyección durante la fabricación. Esta costura aparece en las piezas de plástico terminadas como una línea visible que marca la separación entre las secciones del núcleo y la cavidad del molde.
Comprensión de las líneas de separación en el moldeo por inyección

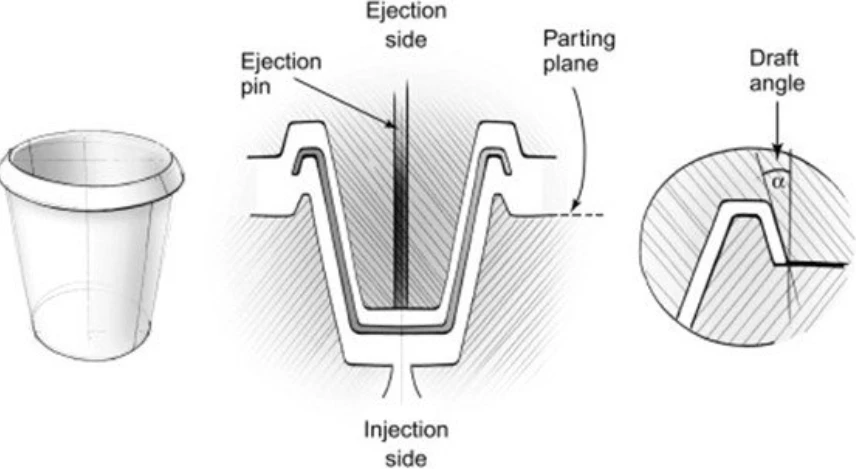

La línea de separación se forma porque los moldes de inyección constan de dos componentes principales que deben separarse para liberar la pieza terminada. La cavidad forma las características exteriores mientras que el núcleo crea las características interiores y socavadas. Cuando estas mitades se cierran y el plástico fundido llena la cavidad, se crea la línea de separación donde se unen las dos mitades de la matriz, y las compuertas, los desbordes y los respiraderos se conectan a la pieza fundida en este lugar.
La importancia de la colocación de la línea divisoria se extiende más allá de la estética. La ubicación determina la dirección de apertura del molde y, en consecuencia, la dirección en la que se deben dibujar las características para una fácil expulsión. Para los fabricantes que utilizan un servicio de moldeo por inyección, comprender estos fundamentos ayuda a optimizar tanto el diseño de piezas como la eficiencia de la producción.
Por qué son importantes las líneas de separación
Cada componente moldeado por inyección tiene una línea de separación-es un aspecto inevitable del proceso de fabricación. Dado que el contacto entre los módulos del molde no puede estar completamente libre de espacios-, aparece una costura en la pieza de plástico donde se unen las superficies de separación. El desafío no radica en eliminar esta característica sino en ubicarla estratégicamente para minimizar el impacto visual y la interferencia funcional.
La línea de separación influye en tres aspectos críticos de la producción: requisitos de borrador, formación de rebabas y costos de fabricación. El borrador corre en direcciones opuestas a cada lado de la línea de separación, lo que significa que los diseñadores deben tener en cuenta cómo se separan las mitades del molde al determinar los ángulos de las características. Además, se forman rebabas en la línea de separación cuando la presión del metal inyectado intenta separar las mitades del troquel, lo que puede afectar la precisión dimensional y requerir operaciones de acabado secundarias.
Tipos de líneas de separación
Las diferentes geometrías de piezas requieren diferentes configuraciones de líneas de partición. Cada uno de los cinco tipos principales cumple con requisitos de diseño y limitaciones de fabricación específicos.
Líneas de separación verticales
Las líneas de separación verticales corren perpendiculares a la dirección de apertura del molde, lo que las hace ideales para geometrías más simples y diseños sencillos. Este es el tipo más utilizado porque es eficiente y rentable-. Considere un vaso de plástico o un recipiente simple.-La línea de separación vertical generalmente discurre por el centro, lo que permite que ambas mitades del molde se separen limpiamente sin mecanismos complejos.
Mejores aplicaciones:Geometrías básicas como cilindros, cajas y productos de consumo simples donde el plano de separación puede ser plano y perpendicular a la dirección de apertura.
Líneas de separación escalonadas
Las líneas de separación escalonadas se emplean cuando la mitad del molde experimenta una fuerza o presión significativa durante la inyección, lo que garantiza que las mitades del molde permanezcan alineadas incluso bajo una distribución desigual de la presión. Esta configuración crea un patrón-similar a una escalera en el punto de separación del molde.
Dado que un lado de la cavidad soporta una mayor fuerza con líneas de separación escalonadas, se genera una fuerza excéntrica de inyección en ambos lados, lo que provoca un posible deslizamiento relativo entre el núcleo y la cavidad. Para solucionar este problema, los fabricantes suelen disponer dos cavidades simétricamente para equilibrar las fuerzas de inyección.
Mejores aplicaciones:Piezas-de paredes gruesas, componentes industriales complejos y diseños con espesores variables que crean desequilibrios de presión durante el moldeo.
Líneas de partición curvas
Las líneas de separación curvas siguen los contornos de piezas con formas no-lineales. Requieren un diseño de molde de precisión para seguir los contornos de las piezas, lo que garantiza un moldeado preciso y reduce las líneas de separación visibles en superficies curvas. El área del gatillo de la carcasa de un taladro o una pieza decorativa de un automóvil pueden requerir esta configuración para mantener la continuidad estética.
Mejores aplicaciones:Piezas complejas con superficies redondeadas, componentes automotrices, mangos de herramientas y recintos moldeados donde la línea de separación debe trazar contornos irregulares.
Líneas de separación biseladas
Las líneas de separación biseladas están diseñadas con bordes inclinados, lo que las hace ideales para reducir las rebabas en el producto final. La interfaz en ángulo entre las mitades del molde crea mejores características de sellado que las transiciones pronunciadas, aunque añade complejidad a la fabricación del molde.
Mejores aplicaciones:Piezas con superficies inclinadas o diseños que requieren transiciones suaves entre las mitades del molde, particularmente donde la minimización de rebabas es fundamental.
Líneas de separación integrales
Las líneas de partición integrales combinan elementos verticales, biselados, curvos y escalonados para adaptarse a diseños de piezas complejos con características intrincadas que requieren diferentes tipos de líneas de partición. Este enfoque ofrece la máxima flexibilidad de diseño pero exige ingeniería de moldes experta.
Mejores aplicaciones:Dispositivos médicos, componentes automotrices avanzados y productos de consumo de alta ingeniería con texturas y geometrías de superficie variadas.
Consideraciones de diseño para una ubicación óptima
La colocación estratégica de la línea de separación requiere equilibrar múltiples factores durante la fase de diseño. Las decisiones correctas en este caso tienen un impacto significativo en la eficiencia de fabricación y la calidad de las piezas.
Requisitos del ángulo de tiro
Los ángulos de inclinación-las ligeras puntas agregadas a las paredes verticales-funcionan en conjunto con la ubicación de la línea de separación. La regla estándar aplica 1 grado de inclinación por 1 pulgada de profundidad, aunque agregar de 1 a 2 grados adicionales garantiza un desmolde más suave. La línea de separación determina dónde cambian de dirección los ángulos de desmoldeo, creando un punto de transición que afecta tanto a la expulsión como al acabado de la superficie.
Posicionamiento estético
Para diseños geométricos sencillos con bordes redondeados o redondeados, la línea de separación debe trazar el camino a lo largo del cual una tangente a la superficie es paralela a la dirección de apertura del molde. Colocar la línea sobre superficies lisas crea costuras obvias debido a cualquier desajuste del molde, lo que potencialmente requiere tolerancias más estrictas y aumenta los costos de fresado.
¿La solución? Cuando la línea de separación se coloca a lo largo de un borde afilado, la costura queda camuflada y se evitan problemas estéticos, de funcionalidad y de fabricación no deseados. Este principio se aplica a todos los productos de consumo donde la apariencia importa-desde carcasas electrónicas hasta artículos para el hogar.
Requisitos funcionales
La colocación incorrecta de la línea de separación puede debilitar las piezas o crear concentraciones de tensión que pueden provocar fallas bajo carga. Para componentes que requieren un control dimensional preciso, mantener las dimensiones críticas en un lado de la línea de separación reduce la acumulación de tolerancias-. Cuando se produce una rebaba, aumenta el espesor de la línea de separación, alterando las dimensiones medidas a lo largo de la línea de separación.
Para aplicaciones de alta-precisión, coloque las funciones críticas completamente dentro de la mitad del molde. Este enfoque elimina el riesgo de que las mitades no coincidan y afecten las dimensiones funcionales.
Problemas y soluciones comunes de la línea de partición
Comprender los problemas potenciales ayuda a los diseñadores y fabricantes a abordar de manera proactiva los problemas de calidad en las aplicaciones de servicios de moldeo por inyección.
Formación de destello
El exceso de material rebajado-que se escapa entre las mitades del molde-es el defecto más común en la línea de separación. Los contaminantes ambientales, como el polvo y los escombros, pueden mantener los moldes abiertos, lo que permite que el exceso de material se escape y provoque defectos instantáneos. Además, las herramientas-desgastadas y antiguas provocan fugas que provocan destellos debido a una discrepancia en la línea de separación.
Estrategias de prevención:
Mantenga una limpieza meticulosa del molde mediante programas de mantenimiento regulares.
Asegure al menos 3 toneladas de fuerza de sujeción por cada pulgada cuadrada del área proyectada de la pieza en la línea de separación.
Verificar la alineación adecuada del molde mediante procedimientos de localización
Optimice las presiones y velocidades de inyección para minimizar la presión de la cavidad.
Métodos de remediación:
Si se produce flash a pesar de las medidas preventivas, hay varias técnicas de eliminación disponibles. El desbarbado criogénico es el método más eficaz, ya que implica enfriar piezas utilizando nitrógeno líquido a una temperatura en la que el rebaba se pueda eliminar fácilmente sin afectar el acabado de la pieza. Otras opciones incluyen recorte manual, volteo vibratorio, granallado de medios y fusión con aire caliente para obtener destellos finos.
Falta de coincidencia en la línea de separación
La falta de coincidencia ocurre cuando las mitades del molde no se alinean correctamente, creando superficies escalonadas en lugar de transiciones suaves. Cualquier desalineación entre dos mitades del molde crea una falta de coincidencia en la línea de separación, lo que resulta en algo más que una simple línea visible, sino un paso real que afecta las dimensiones de la pieza.
Soluciones:
Implemente prácticas de mecanizado precisas con tolerancias estrictas.
Agregue características de alineación como pasadores guía y casquillos al diseño de moldes
Utilice papel-sensible a la presión para verificar una sujeción uniforme a lo largo de la línea de separación.
Inspeccionar y mantener periódicamente los componentes del molde en busca de desgaste.
Ventilación inadecuada
El aire contenido en la herramienta necesita una ruta de escape; de lo contrario, la masa fundida se comprimirá y atrapará el aire dentro de la cavidad. Una ventilación insuficiente aumenta la presión de la cavidad, lo que puede separar las mitades del molde y provocar rebabas.
Pautas de diseño:
Separe las rejillas de ventilación a una distancia de 1 a 2 pulgadas a lo largo de la línea de separación.
Ajuste la profundidad de ventilación según la viscosidad del material plástico.
Limpie periódicamente las rejillas de ventilación para evitar la obstrucción por residuos acumulados.
Coloque las rejillas de ventilación estratégicamente donde el aire fluya naturalmente durante el llenado.
Mejores prácticas de línea de separación
La implementación de principios de diseño probados garantiza resultados óptimos en proyectos de moldeo por inyección.
La simplicidad primero
La línea de separación más simple y fuerte es la que existe en un plano único y plano. Si bien las geometrías de piezas complejas pueden requerir configuraciones de líneas de partición intrincadas, los diseñadores deben priorizar la simplicidad siempre que sea posible. Las líneas de separación simples reducen los costos del molde, minimizan los requisitos de mantenimiento y disminuyen la probabilidad de defectos de fabricación.
Considere el lado A-y el lado B-
El lado A suele ser donde estará la superficie visible de la pieza y, al abrir el molde, la pieza permanece en el lado B para su extracción. Esta distinción es importante porque los pasadores eyectores entran en contacto con el lado B-y pueden dejar marcas. Coloque superficies cosméticamente importantes en el lado A-mientras coloca superficies funcionales que toleran las marcas del pasador de expulsión en el lado B-.
Factores de contracción del material
La mayoría de los materiales se encogen a medida que se enfrían en el molde, lo que puede aprovecharse al diseñar el molde y garantizar que la pieza permanezca en un lado al abrirse. Comprender las tasas de contracción específicas del material-ayuda a predecir cómo se comportarán las piezas durante la expulsión e informa las decisiones sobre el ángulo de salida y la línea de separación.
Precisión dimensional
Para dimensiones críticas, es importante tener medidas en solo la mitad del troquel para reducir la tolerancia dimensional. Este principio minimiza el efecto acumulativo de las variaciones de fabricación entre las mitades del molde.
Trabajando conServicio de moldeo por inyecciónProveedores
La colaboración entre diseñadores y socios fabricantes optimiza la ubicación de la línea de partición y la calidad general de las piezas.
Diseño para la fabricabilidad (DFM)
El análisis DFM es esencial tanto para evitar como para reducir la rebaba, y las reglas de moldeo por inyección de plástico recomiendan colocar la línea de separación a lo largo del borde del componente en lugar de en superficies planas. Los proveedores de servicios de moldeo por inyección modernos ofrecen análisis DFM que simula resultados, describe las características del flujo y predice dificultades comunes como deformación, inflamación y flujo de calor.
Al enviar diseños, espere comentarios sobre:
Ubicación óptima de la línea de partición basada en la geometría de la pieza
Requisitos del ángulo de tiro para una expulsión exitosa
Posibles zonas de destello que requieren atención
Implicaciones de costos de configuraciones complejas de líneas de partición
Herramientas y análisis CAD
Si envía un modelo CAD 3D sin borrador, Protolabs determinará dónde debe estar la línea de partición, aunque es posible que los diseñadores quieran pensar en ello por una simple razón: los diseñadores y moldeadores ven las piezas de manera diferente. Mientras que los moldeadores se centran en el moldeado correcto, los diseñadores se concentran en la funcionalidad post-molde.
Las aplicaciones CAD avanzadas pueden sugerir una ubicación óptima de la línea de partición, pero la experiencia humana sigue siendo invaluable para equilibrar los requisitos estéticos, funcionales y de fabricación.
Técnicas avanzadas de línea de partición
Para aplicaciones complejas que requieren soluciones especializadas, las técnicas avanzadas ofrecen capacidades mejoradas.
Flash-Moldes gratis
Para aplicaciones de misión crítica-en las que se permite absolutamente cero flash, se pueden diseñar y construir moldes sin flash-. Estas herramientas de precisión mantienen tolerancias extremadamente estrictas entre las mitades del molde, eliminando prácticamente los espacios por donde podría escapar el material. Si bien son costosos, los moldes-sin flash son adecuados para dispositivos médicos, componentes aeroespaciales y otras aplicaciones en las que incluso un mínimo flash es inaceptable.
Consideraciones sobre el caucho de silicona líquida (LSR)
El LSR fluye hacia el molde en forma líquida y llenará espacios tan pequeños como 0,0002 pulgadas, lo que puede provocar rebabas. El moldeado LSR requiere preparación adicional para evitar rebabas en comparación con el moldeado termoplástico. Las líneas de separación de las piezas LSR no deben colocarse en las superficies de sellado, y simplificar y minimizar las líneas de separación ayuda a producir piezas más limpias rápidamente.
Moldes familiares y multicavidades
En moldes familiares o de múltiples cavidades, la rebaba suele deberse a un equilibrio inadecuado del flujo de fusión. Estas configuraciones requieren un diseño cuidadoso de la compuerta y un equilibrio del canal para garantizar un llenado uniforme de la cavidad y una distribución de la presión. El diseño de la línea de partición se vuelve más complejo a medida que varias piezas comparten mitades del molde.
Preguntas frecuentes
¿Se pueden eliminar por completo las líneas divisorias?
No, las líneas de separación no se pueden eliminar por completo de las piezas moldeadas por inyección. Una línea de separación es la línea o costura de separación en la pieza donde se unen dos mitades del molde y no se puede evitar. Sin embargo, la ubicación estratégica a lo largo de bordes afilados o características ocultas puede hacerlos esencialmente invisibles.
¿Cómo afecta la ubicación de la línea de partición al costo del molde?
Las piezas con contornos elaborados suelen tener más costes asociados con el molde, ya que la línea de separación normalmente debe seguir este contorno. Las líneas de partición simples y planas son menos costosas de mecanizar y mantener que las complejas configuraciones curvas o escalonadas.
¿Cuál es la diferencia entre una línea de partición y una superficie de partición?
La superficie de separación es la interfaz tridimensional-donde se unen las mitades del molde, mientras que el límite donde la superficie de separación se cruza con la superficie de la pieza de plástico se llama línea de separación. La línea de separación es lo que se ve en la pieza terminada, mientras que la superficie de separación es la característica de diseño del molde que la crea.
