Descripción general del mecanizado CNC
El mecanizado CNC, controlado por las computadoras, produce piezas de alta precisión y
Componentes . En este proceso, un programa de computadora controla el movimiento del corte
herramientas, a las que controla la programación de CNC
Retire el material de una pieza de trabajo para crear una parte terminada .
La tecnología CNC produce una variedad de piezas y componentes, incluidos los hechos
De metal, plástico y otros materiales . el proceso también puede producir piezas con
geometrías complejas y altos niveles de precisión, por lo que es una opción popular para
Aplicaciones en numerosas industrias,
incluyendo productos aeroespaciales, automotrices, médicos y productos de consumo .
Ofrece varias ventajas sobre los métodos de mecanizado tradicionales, incluida
precisión, consistencia y velocidad, así como la capacidad de producir geometrías complejas
y detalles intrincados . también permite el uso de herramientas y técnicas de corte avanzadas,
tales como centros de mecanizado múltiples y mecanizado de alta velocidad, que pueden más
Mejorar la eficiencia y la calidad del proceso .
La historia del mecanizado CNC
Su historia se remonta a la década de 1940 cuando el primer control numérico (NC)
Se desarrollaron máquinas . con el tiempo, estas máquinas se volvieron más extendidas y
sofisticado . Esto les dio la capacidad de cumplir con los requisitos de una variedad de
industrias que incluyen aeroespacial, automotriz y defensa .
Sin embargo, las máquinas NC más antiguas todavía necesitaban entrada manual y tenían capacidades limitadas .
La transformación de la fabricación comenzó en la década de 1970 con la introducción de
computadoras, lo que lleva a un avance: las primeras máquinas CNC . estos avanzados
Las máquinas, equipadas con controles de computadora, podrían procesar datos con sin precedentes
Velocidad y precisión . Esta innovación permitió a los operadores de CNC ingresar comandos
directamente en la máquina, que luego ejecutó automáticamente las operaciones necesarias,
racionalización significativamente del proceso de fabricación .
Este fue solo el comienzo de las máquinas CNC a medida que la tecnología continuó avanzando
A lo largo de los años . el desarrollo de software y hardware más avanzados junto con
La introducción de nuevos materiales y opciones de herramientas significó más posibilidades para
Unidades de fabricación .
Hoy, la maquinaria CNC es común en múltiples industrias y es capaz de producir un
diversa gama de productos con altos niveles de precisión y precisión .
¿Cómo funciona el mecanizado CNC?
CNC contemporáneoLos sistemas se centran en minimizar la intervención humana como
lo más posible . Esto garantiza un rendimiento consistente y continuo,
que facilita la fabricación inteligente y ofrece excelentes resultados .
Sin embargo, la fabricación de CNC requiere una consideración cuidadosa del
Diseño inicial a la fabricación final . Todo el proceso funciona en tres pasos diferentes:

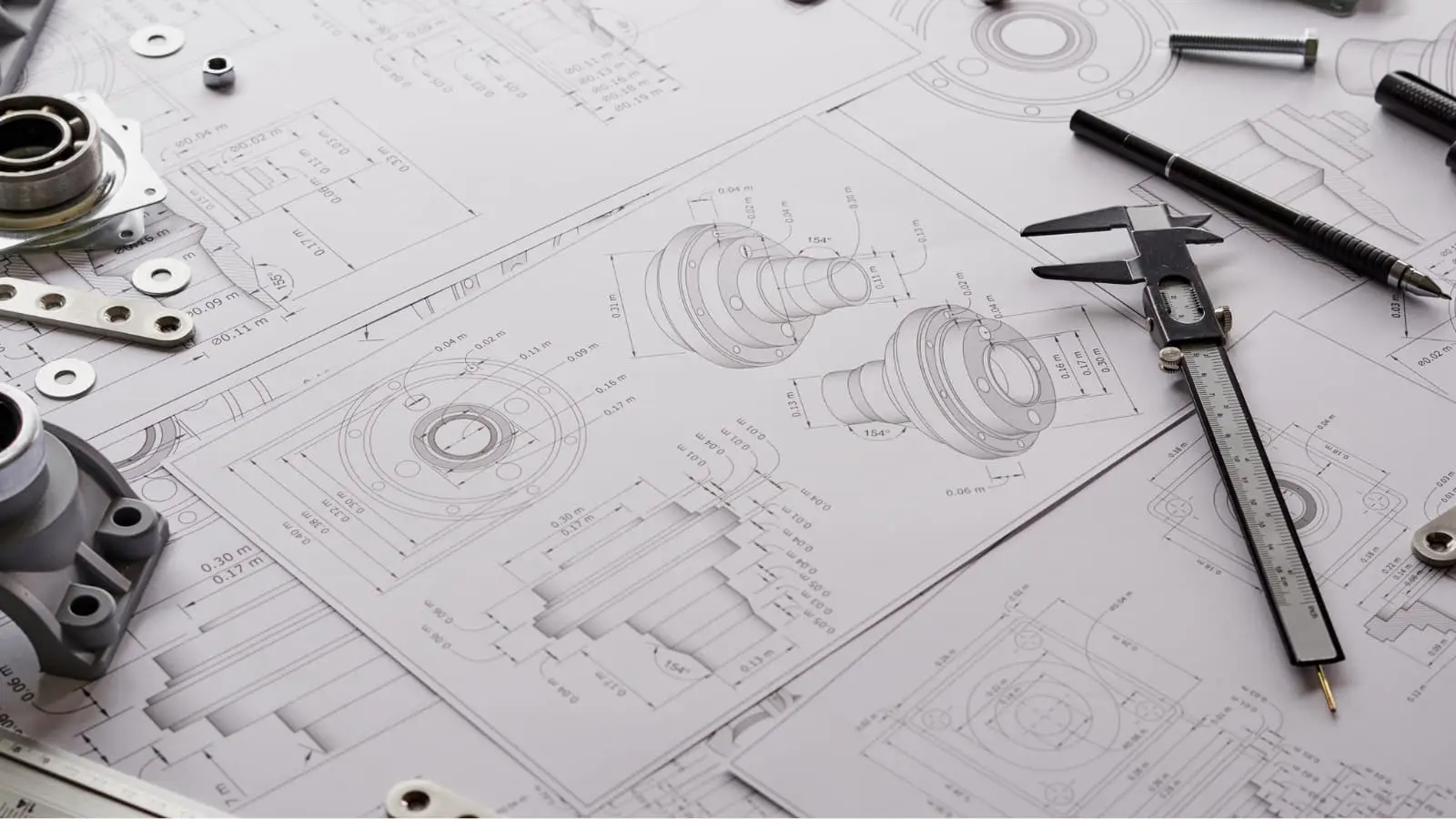

1 - Diseño
El primer paso crucial en el mecanizado CNC implica aplicaciones de software como CAD, CAM,
y los ingenieros y diseñadores de CAE . confían en estas herramientas para diseñar piezas y productos, y
Luego evalúe su capacidad de fabricación . Esta evaluación, conocida como diseño para la fabricación (DFM),
es vital . asegura que el diseño esté optimizado para maximizar la eficiencia y reducir los costos,
Todo mientras trabaja dentro de las limitaciones de la tecnología existente .
En la mayoría de los casos, las herramientas CAD disponibles en el mercado vienen con una herramienta de cámara interna,
que facilita el preprocesamiento y la programación .
Después de finalizar el diseño CAD, el diseñador lo convierte en un formato de archivo compatible con CNC,
típicamente pasos o iges .

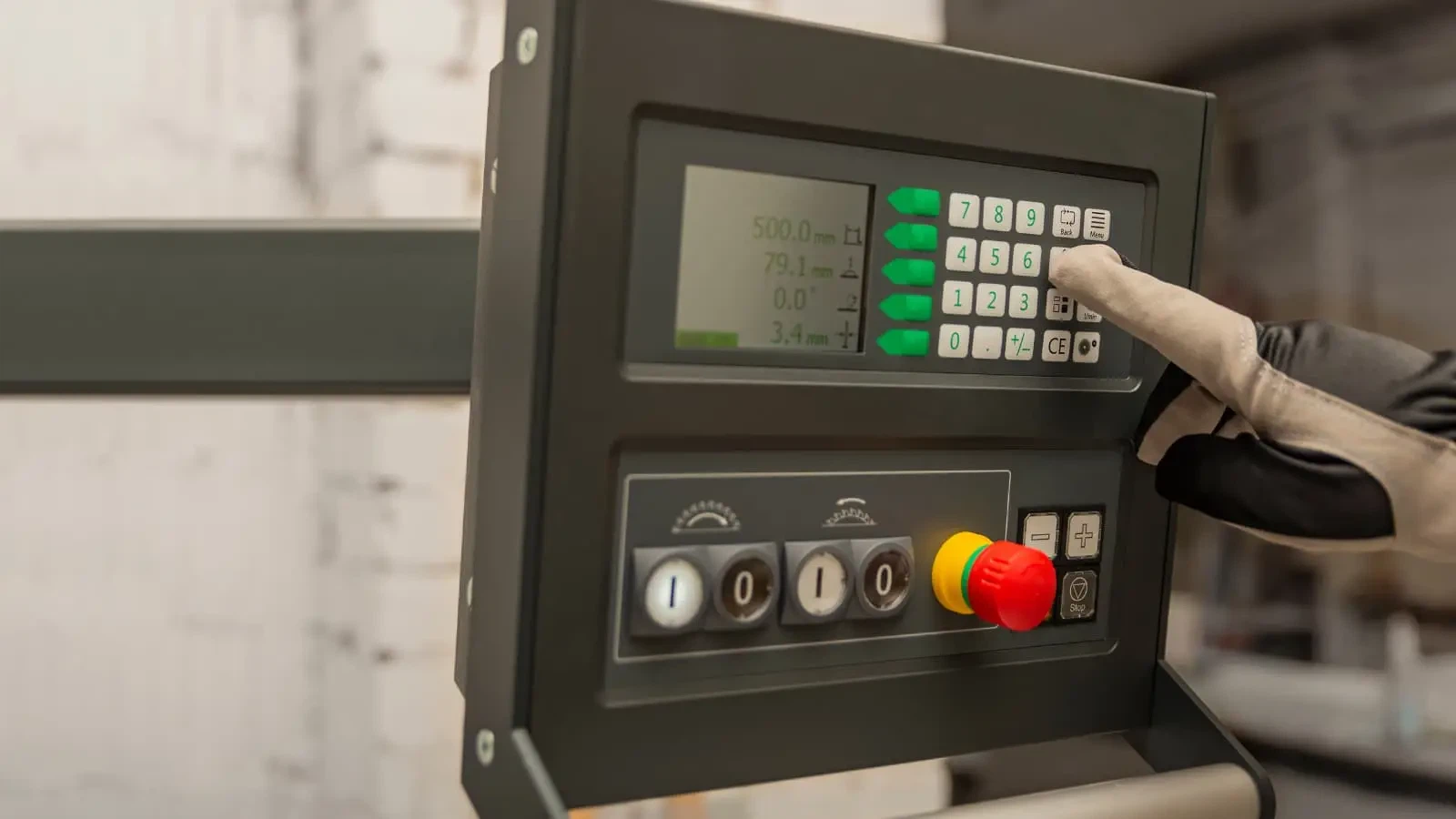

2-Preprocesamiento y programación
La programación de la máquina CNC implica principalmente el uso de códigos G y los códigos M para
comunicarse con máquinas . Estos códigos, generados por los paquetes de CAM, actúan como un
Guía para la ruta de la herramienta de corte en operaciones CNC .
Por lo general, si un diseño se adhiere a los estándares DFM (diseño para la fabricación), CNC
Los maquinistas no necesitan intervenir en las etapas de preprocesamiento u operaciones .
Sin embargo, si el diseño no cumple con estos estándares, algún nivel de intervención manual
puede ser necesario para garantizar un rendimiento óptimo .
El preprocesamiento es un paso estándar en el mecanizado CNC, y su duración depende de la
La calidad del diseño . Programación de los códigos G o los códigos M generalmente toma solo unos pocos
Minutos . Sin embargo, el éxito de la programación de CNC depende de la adhesión del diseño
a DFM Conventions . Los diseños precisos producen códigos correctos y resultados satisfactorios,
Mientras que las fallas de diseño conducen a códigos erróneos y malos resultados .

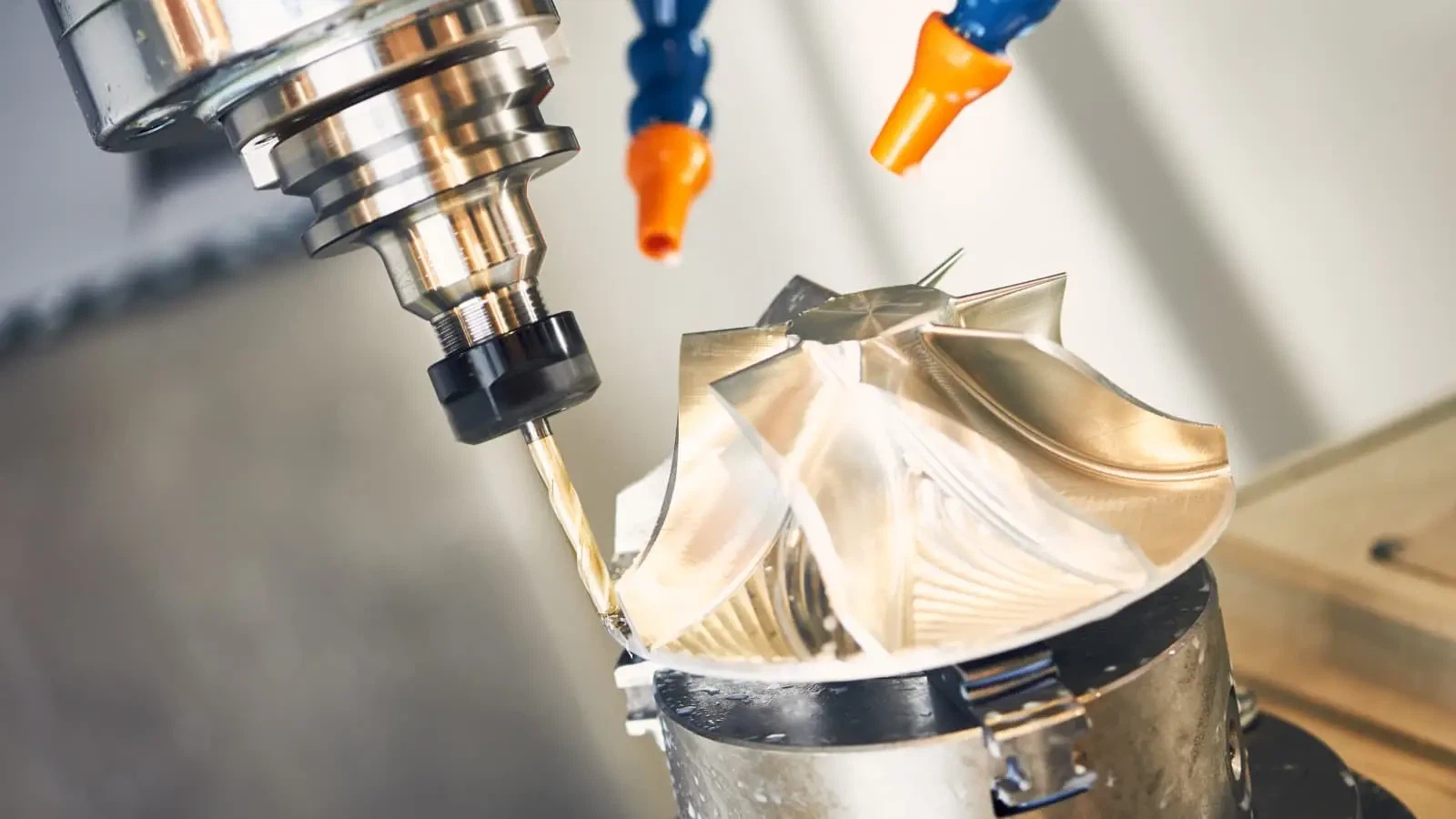

3 - mecanizado
La etapa final es el proceso de mecanizado, que utiliza los códigos proporcionados del
paso anterior para eliminar el exceso de material de un bloque .
La precisión en la máquina herramienta es crucial, pero a menudo es difícil replicar exactamente
Dimensiones de un modelo CAD . Es por eso que los maquinistas generalmente aplican el estándar ISO 2768
Tolerancias, que varían según los requisitos de la industria . es un principio ampliamente aceptado
Esas tolerancias más estrictas conducen a mayores costos de fabricación .
