¿Qué es la microestructura?
La microestructura se refiere a la disposición y organización de las características internas de un material a escala microscópica, normalmente observada entre 1 nanómetro y 1000 micrómetros. Estas características incluyen límites de grano, distribuciones de fases, orientaciones de cristales y defectos que influyen directamente en las propiedades mecánicas, eléctricas y térmicas de un material.
La escala y el alcance de la microestructura
La microestructura existe en un rango de tamaño específico que requiere ampliación para observar. La mayoría de las características microestructurales se encuentran entre 0,1 y 100 micrómetros, lo que hace que la microscopía óptica y electrónica sean las principales herramientas de examen.
La escala importa porque se sitúa entre la estructura atómica (nanoescala) y la macroestructura (características visibles). En este nivel intermedio los materiales desarrollan sus propiedades características. Un componente de acero puede parecer uniforme a simple vista, pero su microestructura revela patrones de grano, precipitados de carburo y límites de fase que determinan si es frágil o dúctil.
Los diferentes materiales exhiben características microestructurales distintas. Los metales muestran granos y límites de granos. La cerámica presenta fases cristalinas y porosidad. Los polímeros revelan disposiciones de cadenas moleculares y regiones cristalinas. Los composites combinan múltiples microestructuras dentro de un único sistema material.
Componentes clave de la microestructura
Granos y límites de los granos

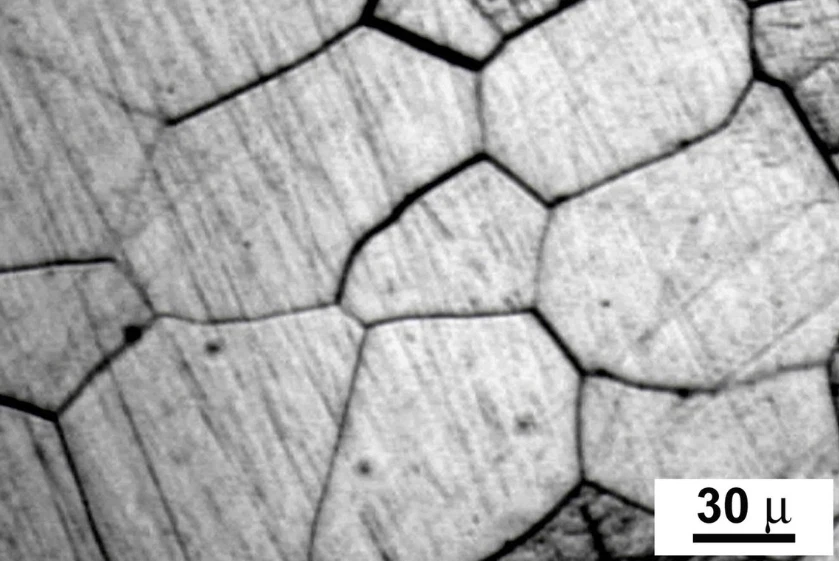

Los granos son regiones cristalinas individuales dentro de un material policristalino. Cada grano contiene átomos dispuestos en una estructura cristalina específica, pero la orientación difiere de la de los granos vecinos. Las interfaces entre los granos-límites de los granos-actúan como barreras al movimiento de dislocación e influyen significativamente en la resistencia del material.
El tamaño del grano afecta directamente a las propiedades mecánicas a través de la relación Hall-Petch. Los granos más pequeños proporcionan más área límite de grano, lo que fortalece el material al impedir el movimiento de dislocación. Un material con granos de 10 micrómetros será más débil que el mismo material con granos de 1 micrómetro.
Los límites de grano también influyen en la resistencia a la corrosión, la conductividad eléctrica y la propagación de grietas. Los materiales con alta densidad en los límites de grano pueden resistir el crecimiento de grietas, pero pueden ser más susceptibles a la corrosión intergranular en ciertos ambientes.
Distribución de fases
Muchos materiales de ingeniería contienen múltiples fases-regiones distintas con diferentes estructuras o composiciones cristalinas. El acero contiene fases de ferrita y cementita. Las aleaciones de aluminio contienen fases precipitadas que proporcionan refuerzo. La distribución, el tamaño y la morfología de estas fases determinan de manera crítica el rendimiento.
Las transformaciones de fase durante el tratamiento térmico crean microestructuras específicas. El acero templado produce martensita, una fase extremadamente dura pero quebradiza. El templado convierte algo de martensita en martensita templada con mejor tenacidad. La microestructura resultante depende de la cinética de transformación y las velocidades de enfriamiento aplicadas.
Orientación y textura del cristal
Los granos individuales tienen orientaciones cristalográficas específicas. Cuando muchos granos comparten orientaciones similares, el material desarrolla textura. Esta orientación preferida afecta significativamente las propiedades anisotrópicas.-El material se comporta de manera diferente en diferentes direcciones.
Las láminas de metal laminadas suelen desarrollar texturas fuertes debido a la deformación plástica. Las láminas de acero de embutición profunda-necesitan texturas específicas para formar formas complejas sin agrietarse. El acero eléctrico requiere orientaciones particulares para minimizar las pérdidas magnéticas. Comprender y controlar la textura es esencial para optimizar el rendimiento del material en aplicaciones direccionales.
Defectos e imperfecciones
Las estructuras cristalinas perfectas no existen en materiales reales. Las microestructuras contienen varios defectos: defectos puntuales (vacantes e intersticiales), defectos lineales (dislocaciones), defectos planos (límites de grano y fallas de apilamiento) y defectos de volumen (poros e inclusiones).
Estas imperfecciones no son necesariamente malas. Las dislocaciones permiten la deformación plástica, lo que permite que los metales se doblen sin romperse. La porosidad controlada en la cerámica proporciona aislamiento térmico. La clave es comprender qué defectos ayudan o perjudican aplicaciones específicas.
Cómo se forma la microestructura
La historia del procesamiento determina la microestructura. La solidificación de la masa fundida crea la estructura de grano inicial. El trabajo mecánico posterior refina los granos e introduce texturas de deformación. Los tratamientos térmicos desencadenan transformaciones de fase y crecimiento del grano.
La velocidad de enfriamiento durante la solidificación afecta dramáticamente el tamaño del grano. El enfriamiento rápido produce granos finos con un tiempo limitado de crecimiento. El enfriamiento lento permite que se desarrollen granos más grandes. La fundición en arena produce microestructuras más gruesas que la fundición a presión debido a las diferentes velocidades de enfriamiento.
La deformación plástica mediante laminado, forjado o extrusión rompe y alarga los granos al tiempo que genera altas densidades de dislocación. Este endurecimiento por trabajo fortalece el material pero reduce la ductilidad. El recocido posterior permite la recristalización-nuevas cepas-los granos libres se nuclean y crecen, restaurando la ductilidad.
Técnicas de procesamiento avanzadas comomoldeo por inyección de metalescree microestructuras únicas combinando pulvimetalurgia con moldeado de plástico. El proceso de sinterización consolida las partículas de polvo metálico, produciendo microestructuras-de grano fino con una precisión de forma casi-neta-para componentes complejos.
Observación y análisis de microestructura.
Preparación metalográfica
Revelar la microestructura requiere una preparación cuidadosa de la muestra. Cortar, montar, esmerilar y pulir produce una superficie plana y libre de rayones-. El grabado químico o electroquímico ataca los límites de los granos y las interfaces de fase, haciéndolos visibles con aumento.
Diferentes grabadores revelan diferentes características. Nital (ácido nítrico en alcohol) muestra los límites de grano en el acero. El reactivo de Keller revela la estructura del grano en aleaciones de aluminio. La elección del grabador depende del sistema material y de las características de interés.
Técnicas de microscopía
La microscopía óptica proporciona aumentos de hasta 1000× para una observación microestructural básica. Es rápido, relativamente económico y suficiente para muchas aplicaciones de control de calidad. El tamaño de grano, la identificación de fases y el contenido de inclusiones se pueden evaluar ópticamente.
La microscopía electrónica de barrido (SEM) amplía el aumento a 100.000× con una profundidad de campo superior. SEM revela precipitados finos, superficies de fracturas y características topográficas invisibles en los microscopios ópticos. La espectroscopia de energía-dispersiva de rayos X-(EDS) adjunta a SEM proporciona un análisis de composición elemental.
La microscopía electrónica de transmisión (TEM) alcanza los mayores aumentos y revela características de escala atómica-. Se hacen visibles las dislocaciones, las estructuras precipitadas y las características interfaciales. TEM requiere una preparación exhaustiva de las muestras, pero proporciona una resolución inigualable para estudios microestructurales fundamentales.
Microestructura-Relaciones de propiedad
Propiedades mecánicas
La resistencia, ductilidad, tenacidad y dureza dependen de características microestructurales. Los materiales de grano fino-resisten mejor la deformación que los de grano grueso-. Las distribuciones de precipitado controlan el fortalecimiento en aleaciones a base de aluminio y níquel-. La morfología de la fase determina si el acero será tenaz o quebradizo.
Un acero-de fase dual contiene islas de martensita dura en una matriz de ferrita blanda. Esta microestructura combina la alta resistencia de la martensita con la buena formabilidad de la ferrita-propiedades imposibles de lograr en aceros monofásicos-.
Propiedades físicas
La conductividad eléctrica disminuye al aumentar la densidad de los límites de grano porque los límites dispersan los electrones. La conductividad térmica sigue tendencias similares. Las propiedades magnéticas dependen en gran medida de la orientación del grano y la estructura del dominio.
Resistencia a la corrosión
Los límites de grano a menudo se corroen preferentemente, especialmente en aceros inoxidables sensibilizados donde los carburos de cromo precipitan en los límites. Los materiales de grano fino-con más área límite pueden ser más susceptibles a la corrosión intergranular. La distribución de fases también afecta las inclusiones de corrosión-localizada y las segundas fases pueden actuar como sitios anódicos o catódicos.
Control de microestructura para aplicaciones
Los ingenieros manipulan el procesamiento para lograr las microestructuras deseadas. Las láminas de acero para automóviles requieren microestructuras específicas de ferrita-perlita para su conformabilidad. El aluminio aeroespacial necesita distribuciones controladas de precipitados para su resistencia. Las palas de las turbinas utilizan microestructuras monocristalinas o solidificadas direccionalmente para eliminar los límites de los granos perpendiculares a la tensión.
La fabricación aditiva introduce nuevos desafíos microestructurales. La solidificación rápida y los ciclos térmicos repetidos crean estructuras de grano y distribuciones de fases únicas. Comprender estas relaciones de proceso-estructura es esencial para calificar los componentes impresos-3D.
El diseño microestructural sigue avanzando. Los materiales nanoestructurados empujan los tamaños de grano por debajo de los 100 nanómetros para lograr una resistencia excepcional. Las microestructuras de gradiente varían las propiedades según el espesor del componente. La ingeniería microestructural multi-escala optimiza características en diferentes escalas de longitud simultáneamente.
Características microestructurales comunes en diferentes materiales
Aceros: Ferrita, perlita, bainita, martensita, austenita retenida, carburos y variaciones de tamaño de grano según composición y tratamiento térmico.
Aleaciones de aluminio: Granos de aluminio primario, fases precipitadas (como θ' en la serie 2xxx o '' en la serie 6xxx), precipitados en los límites del grano y dispersoides.
Aleaciones de titanio: Fases alfa y beta con morfologías laminares, equiaxiales o bimodales. Estructura de colonias en + aleaciones.
Cerámica: Granos cristalinos, fases límite de grano vítreo, porosidad y partículas de segunda-fase. El tamaño del grano afecta críticamente las propiedades mecánicas.
Polímeros: Regiones cristalinas y amorfas, estructuras esferulíticas en polímeros semicristalinos y dominios separados en fases en copolímeros de bloque.
Preguntas frecuentes
¿Por qué el tamaño del grano afecta la resistencia del material?
Los límites de los granos bloquean el movimiento de dislocación, que es la forma en que los metales se deforman plásticamente. Los granos más pequeños significan más límites de granos por unidad de volumen, creando más obstáculos al movimiento de dislocación. Esta resistencia al movimiento de dislocación aumenta la tensión necesaria para deformar el material, haciéndolo más fuerte. La ecuación de Hall-Petch cuantifica matemáticamente esta relación.
¿Pueden dos materiales con la misma composición tener propiedades diferentes?
Sí, y la microestructura es la razón. El acero con 0,4% de carbono puede ser blando y dúctil o extremadamente duro y quebradizo dependiendo de su microestructura. El tratamiento térmico, el procesamiento mecánico y las velocidades de enfriamiento modifican la microestructura sin cambiar la composición. Por eso el procesamiento es tan importante como la selección del material.
¿Qué tan rápido puede cambiar la microestructura?
Depende de la temperatura y el mecanismo. Las transformaciones de fase durante el enfriamiento ocurren en milisegundos. El crecimiento del grano durante el recocido lleva de minutos a horas. La precipitación en las aleaciones que se endurecen con el tiempo-se produce durante horas o días. Los cambios microestructurales de la temperatura ambiente-son extremadamente lentos, razón por la cual la mayoría de los materiales permanecen estables durante el servicio.
¿Cuál es la diferencia entre microestructura y estructura cristalina?
La estructura cristalina describe la disposición atómica dentro de un cristal perfecto-el patrón de celda unitaria que se repite. La microestructura describe cómo se organizan, orientan y distribuyen estas regiones cristalinas (granos) junto con límites, fases y defectos. La estructura cristalina es escala atómica-; La microestructura es una escala-microscópica.
El campo de la microestructura continúa evolucionando con nuevas técnicas de caracterización.. 3Los métodos de microscopía D ahora revelan microestructuras en tres dimensiones en lugar de-secciones transversales- bidimensionales. Los algoritmos de aprendizaje automático analizan miles de imágenes microestructurales para predecir propiedades o identificar rutas de procesamiento óptimas. Estos avances están haciendo que la ingeniería microestructural sea más predictiva y menos empírica.
Comprender la microestructura cierra la brecha entre el procesamiento y las propiedades. Explica por qué los materiales se comportan como lo hacen y proporciona el conocimiento necesario para mejorar el rendimiento mediante un procesamiento controlado.
